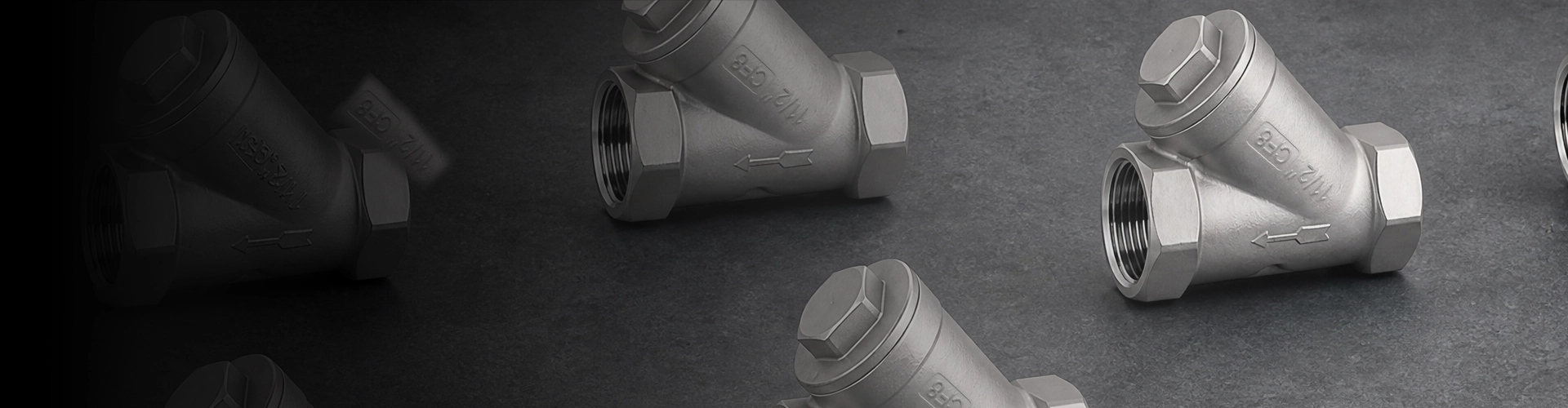

Propesyonal na Y Strainers Manufacturer para sa Matibay na Industrial Filtration System

Shanghai Y Strainersay idinisenyo upang alisin ang mga solidong particle at debris mula sa pipeline media bago sila umabot sa mga pump, control valve, metro, heat exchanger, at iba pang downstream na kagamitan. Ang hugis-Y na katawan ay nagbibigay ng isang compact filtration arrangement na may naaalis na screen, na ginagawang angkop ang mga strainer na ito para sa mga pipeline system kung saan kinakailangan ang proteksyon ng kagamitan at maginhawang pagpapanatili ng screen.

Ang mga Y-type na strainer ay maaaring gamitin sa tubig, langis, gas, singaw, at iba pang katugmang pang-industriya na media, na napapailalim sa napiling body, screen, at mga sealing na materyales. Maaaring tukuyin ang mga available na configuration ayon sa laki ng pipeline, rating ng presyon, direksyon ng daloy, mga kinakailangan sa pagsasala, pamantayan ng koneksyon, at mga kondisyon ng pag-install.

Pang-industriya na Proteksyon sa Pipeline
Nagbibigay ang Shangtai ng mga Y-type na pipeline strainer para sa proteksyon ng kagamitan at solid-particle filtration. Ibigay ang laki ng iyong pipeline, katamtaman, presyon, temperatura, uri ng koneksyon, at kinakailangang antas ng pagsasala para sa configuration at suporta sa panipi.

Paano Pinoprotektahan ng Y Strainer ang Downstream Equipment

Hinaharang ng strainer screen ang mga solidong particle na dala ng pipeline medium habang pinapayagan ang fluid na magpatuloy sa pangunahing daloy ng daloy. Nakakatulong ito na bawasan ang panganib ng mga debris na pumasok sa mga sensitibong bahagi sa ibaba ng agos at maaaring suportahan ang mas matatag na operasyon ng mga pump, control valve, metro, heat exchanger, at katulad na kagamitan.

Hindi tulad ng isang filter na idinisenyo para sa pino o espesyal na paghihiwalay, ang isang pipeline strainer ay karaniwang ginagamit para sa mekanikal na pag-alis ng mas malalaking solid particle at installation-side debris. Ang naaangkop na pagbubukas ng screen ay dapat piliin ayon sa kinakailangang antas ng proteksyon at ang pinapayagang pagbaba ng presyon ng system.

Y-Type Body at Matatanggal na Disenyo ng Screen

Ang katangiang hugis Y na katawan ay nagtataglay ng filtration screen sa isang anggulo sa pangunahing daanan ng daloy. Ang configuration na ito ay nagbibigay ng isang compact arrangement para sa maraming industriyal na piping system habang pinapayagan ang screen na alisin para sa inspeksyon at paglilinis.

Depende sa disenyo, maaari ding magbigay ng drain o blowdown na koneksyon upang tumulong sa pag-alis ng mga naipon na debris nang hindi ganap na binubuwag ang pipeline. Ang aktwal na pagsasaayos ay dapat kumpirmahin ayon sa modelo ng balbula o strainer, pag-aayos ng pag-install, at mga kinakailangan sa proyekto.

Ang Paglilinis ng Screen ay Bahagi ng Pagpapanatili ng Strainer
Habang naipon ang mga debris sa screen, maaaring tumaas ang resistensya ng daloy. Ang regular na inspeksyon at paglilinis ay nakakatulong na mapanatili ang kinakailangang kapasidad ng daloy at panatilihin ang pagkawala ng presyon sa loob ng katanggap-tanggap na hanay para sa system.

Screen Mesh at Pagpili ng Pagbubutas

Ang pagbubukas ng screen ay isa sa pinakamahalagang parameter kapag pumipili ng Y-type na strainer. Ang isang mas maliit na pagbubukas ay maaaring magbigay ng mas pinong pagpapanatili ng butil, ngunit maaari rin itong magpapataas ng pagbaba ng presyon at nangangailangan ng mas madalas na paglilinis kapag ang pipeline ay naglalaman ng mataas na antas ng mga labi.

Dapat isaalang-alang ng pagpili ang laki ng particle na kailangang alisin, katamtamang lagkit, rate ng daloy, pinapayagang pagkawala ng presyon, at ang sensitivity ng downstream na kagamitan. Maaaring suriin ng Shangtai ang mga parameter na ito kapag kinukumpirma ang naaangkop na configuration ng screen.

Salik sa Pagpili	Bakit Ito Mahalaga
Laki ng Particle	Tinutukoy ang kinakailangang pagbubukas ng screen para sa pag-alis ng mga labi
Rate ng Daloy	Nakakaapekto sa bilis ng daloy at pagkawala ng presyon sa pamamagitan ng screen
Katamtamang Lapot	Nakakaimpluwensya sa paglaban sa daloy at pagganap ng pagsasala
Kagamitang Pababa	Tinutukoy ang kinakailangang antas ng proteksyon ng butil
Dalas ng Paglilinis	Tumutulong na matukoy kung ang manu-manong paglilinis o pag-aayos ng drain/blowdown ay angkop

Pagbaba ng Presyon at Kapasidad ng Daloy

Ang anumang strainer ay nagpapakilala ng ilang pressure loss dahil ang medium ay dumadaan sa isang screen. Maaaring tumaas ang pagbaba ng presyon habang ang mga particle ay naipon sa elemento ng pagsasala. Para sa kadahilanang ito, dapat isaalang-alang ng pagpili ng Y strainer ang kinakailangang daloy ng daloy, laki ng tubo, lugar ng screen, pagbubukas ng screen, at pinapayagang differential pressure.

Ang regular na paglilinis ay mahalaga kapag ang pipeline ay nagdadala ng malaking halaga ng mga labi. Maaaring gamitin ang mga pressure gauge o differential pressure indicator sa mga angkop na sistema upang makatulong na matukoy kung kailan nangangailangan ng inspeksyon o paglilinis ang screen.

Oryentasyon ng Pag-install at Direksyon ng Daloy

Ang tamang pag-install ay mahalaga para sa epektibong pagkolekta ng butil at maginhawang pagpapanatili. Ang arrow ng daloy sa katawan ng strainer ay dapat tumugma sa aktwal na direksyon ng daloy ng pipeline. Ang screen chamber ay dapat ding nakaposisyon ayon sa partikular na modelo at medium upang ang mga nakolektang debris ay mananatili sa loob ng itinalagang kamara.

Maraming mga disenyong Y-type ang maaaring i-install sa mga pahalang na pipeline, habang ang ilang partikular na configuration ay maaari ding gamitin sa mga vertical pipeline kapag ang direksyon ng daloy at oryentasyon ng screen ay angkop. Ang mga kinakailangan sa pag-install ay dapat kumpirmahin bago ilagay ang strainer sa system.

Para sa singaw o iba pang mga espesyal na serbisyo, ang oryentasyon ng pag-install ay maaaring mangailangan ng karagdagang pagsasaalang-alang upang pamahalaan ang condensate, drainage, at access sa pagpapanatili. Palaging sundin ang naaangkop na dokumentasyon ng produkto at mga kinakailangan sa piping ng proyekto.

Mga Material sa Katawan at Screen

Ang pagpili ng materyal ay dapat na batay sa medium ng pipeline, presyon, temperatura, at mga kondisyon ng kaagnasan. Kasama sa mga karaniwang materyales sa katawan ang carbon steel, stainless steel, cast iron, ductile iron, at alloy steel. Ang hindi kinakalawang na asero at iba pang materyal na lumalaban sa kaagnasan ay maaaring piliin para sa screen ayon sa kapaligiran ng serbisyo.

Para sa kinakaing unti-unti o mas mataas na temperatura na media, ang mga materyal sa katawan at panloob na screen ay dapat suriin para sa pagiging tugma. Ang mga materyales sa sealing ay dapat ding mapili ayon sa operating temperature at medium.

Tapusin ang mga Koneksyon para sa Industrial Piping

Maaaring i-configure ang mga Shangtai Y-type strainer na may iba't ibang opsyon sa koneksyon sa dulo ayon sa disenyo ng pipeline at mga naaangkop na pamantayan. Kasama sa mga karaniwang configuration ang flanged, sinulid, butt-weld, at socket-weld na koneksyon.

Kapag pumipili ng koneksyon, isaalang-alang ang pamantayan ng pipeline, nominal na laki, rating ng presyon, paraan ng pag-install, available na espasyo, at mga kinakailangan sa pagpapanatili. Ang pagtutugma ng koneksyon ng strainer sa kasalukuyang piping system ay nakakatulong na pasimplehin ang pag-install at pagpapalit sa hinaharap.

Mga Application ng Produkto

Ang mga Y strainer ay karaniwang naka-install sa itaas ng agos ng mga kagamitan na maaaring maapektuhan ng mga solidong particle o mga debris sa pag-install. Kasama sa mga karaniwang application ang:

Mga sistema ng pipeline ng langis at gas
Pagproseso ng petrochemical at kemikal
Paggamot ng tubig at mga sistema ng supply ng tubig
Power generation at utility piping
HVAC at mga sistema ng malamig na tubig
Marine at shipboard piping
Mga pipeline ng prosesong pang-industriya
Proteksyon sa pump at control valve
Heat exchanger at proteksyon ng metro

Ang angkop na pagsasaayos ng strainer ay nakasalalay sa medium, mga kondisyon ng pagpapatakbo, mga kinakailangan sa pagsasala, at naaangkop na pamantayan ng piping. Para sa mga espesyal na likido o malubhang serbisyo, ang mga teknikal na parameter ay dapat suriin bago pumili.

Paggawa, Inspeksyon at Kontrol sa Kalidad

Kinokontrol ng Shangtai ang mga pangunahing kinakailangan sa pagmamanupaktura at inspeksyon ayon sa naaangkop na detalye ng produkto. Ang pagpili ng materyal, mga dimensyon ng katawan, pagsasaayos ng screen, mga dimensyon ng koneksyon, mga bahagi ng sealing, at mga kinakailangan na nauugnay sa presyon ay maaaring suriin sa panahon ng produksyon at inspeksyon ng kalidad.

Gumagana ang Shangtai sa ilalim ng ISO 9001 na sistema ng pamamahala ng kalidad at nagbibigay ng mga produkto na may naaangkop na suporta sa sertipikasyon ng CE at EAC. Kung kinakailangan ng proyekto, ang mga nauugnay na pamantayan at mga kinakailangan sa inspeksyon tulad ng API 6D at API 598 ay maaaring suriin ayon sa partikular na dokumentasyon ng produkto at order.

Dokumentasyon at Inspeksyon ng Proyekto
Para sa mga proyektong pang-industriya, maaaring suriin ng Shangtai ang mga kinakailangang detalye ng materyal, mga rating ng presyon, mga pamantayan ng koneksyon, mga kinakailangan sa inspeksyon, mga guhit, at naaangkop na dokumentasyon bago ang produksyon at pagpapadala.

Paano Piliin ang Tamang Y-Type Strainer

Bago humiling ng isang panipi, ihanda ang sumusunod na impormasyon:

Nominal na sukat ng tubo o strainer
Rating ng presyon
Gumagamit na daluyan
Temperatura ng pagpapatakbo
Kinakailangan ang screen mesh o laki ng pagbubutas
Katawan at materyal sa screen
Tapusin ang uri ng koneksyon
Oryentasyon ng pag-install ng pipeline
Kinakailangang rate ng daloy
Dami at kinakailangan ng proyekto
Mga guhit, detalye, o teknikal na dokumento, kung available

Kung ang strainer ay nilayon na protektahan ang isang partikular na pump, control valve, meter, o heat exchanger, ang pagbibigay ng impormasyon ng kagamitan at kinakailangang antas ng pagsasala ay makakatulong sa pagtukoy ng angkop na configuration.

Mga Madalas Itanong

Ano ang mga karaniwang uri ng pipeline strainers?

Kasama sa mga karaniwang disenyo ang Y-type, basket, T-type, duplex, at pansamantalang cone strainer. Ang isang Y-type na configuration ay madalas na isinasaalang-alang kapag ang isang compact inline arrangement at naaalis na screen ay kinakailangan. Ang huling pagpipilian ay depende sa layout ng pipeline, kapasidad ng daloy, access sa pagpapanatili, at mga kinakailangan sa pagsasala.

Paano ko pipiliin ang tamang screen mesh o laki ng pagbubutas?

Ang pagpili ay depende sa laki ng particle na kailangang alisin, katamtamang lagkit, rate ng daloy, pinapayagang pagbaba ng presyon, at ang sensitivity ng downstream na kagamitan. Ang isang mas pinong screen ay hindi palaging ang naaangkop na pagpipilian dahil maaari itong dagdagan ang pagkawala ng presyon at dalas ng paglilinis.

Maaari bang ilagay ang isang Y-type na strainer nang patayo?

Maaaring i-install ang ilang configuration sa mga vertical pipeline kapag angkop ang direksyon ng daloy at oryentasyon ng screen. Dapat sundin ng pag-install ang flow arrow, mga tagubilin sa produkto, at ang mga kinakailangan ng partikular na medium at pipeline arrangement.

Gaano kadalas dapat linisin ang screen ng strainer?

Ang dalas ng paglilinis ay depende sa dami at uri ng mga labi sa pipeline. Makakatulong ang isang pressure gauge o differential pressure indicator na matukoy ang pagtaas ng resistensya at matukoy kung kailan kailangan ang inspeksyon o paglilinis ng screen.

Mababawasan ba ng mga strainer ng Y ang presyon ng pipeline?

Oo. Ang anumang strainer ay lumilikha ng ilang pagbaba ng presyon habang ang medium ay dumadaan sa screen. Ang tamang sukat, angkop na pagpili ng screen, sapat na lugar ng daloy, at regular na paglilinis ay maaaring makatulong na panatilihin ang pagkawala ng presyon sa loob ng katanggap-tanggap na saklaw ng system.

Anong mga materyales ang magagamit?

Kasama sa mga karaniwang materyales sa katawan ang carbon steel, stainless steel, cast iron, ductile iron, at alloy steel. Ang mga materyales sa screen ay kadalasang hindi kinakalawang na asero o iba pang mga haluang metal na lumalaban sa kaagnasan. Ang naaangkop na materyal ay nakasalalay sa daluyan, presyon, temperatura, at mga kondisyon ng kaagnasan.

Anong mga end connection ang maaaring ibigay?

Kasama sa mga karaniwang opsyon ang mga koneksyong flanged, sinulid, butt-weld, at socket-weld. Ang kinakailangang koneksyon ay dapat tumugma sa pamantayan ng pipeline, nominal na laki, rating ng presyon, at mga kinakailangan sa pag-install.

Anong impormasyon ang kailangan para sa isang panipi?

Pakibigay ang laki, pressure rating, uri ng strainer, body material, screen mesh o laki ng perforation, working medium, temperatura, uri ng koneksyon, posisyon ng pag-install, flow rate, at dami. Ang mga guhit o mga detalye ng proyekto ay kapaki-pakinabang din kapag may kasamang partikular na pagsasaayos o kinakailangan sa inspeksyon.

Kailangan ng Y-Type Strainer para sa Iyong Pipeline?
Ipadala ang iyong pipe size, medium, pressure, temperature, connection type, filtration requirement, at quantity sa Shangtai para sa teknikal na kumpirmasyon at panipi.

Magpadala ng InquiryoMakipag-ugnayan sa Shangtai Valvepara sa tulong sa pagpili ng Y-type na strainer, mga teknikal na detalye, mga kinakailangan sa proyekto, at panipi.

View as

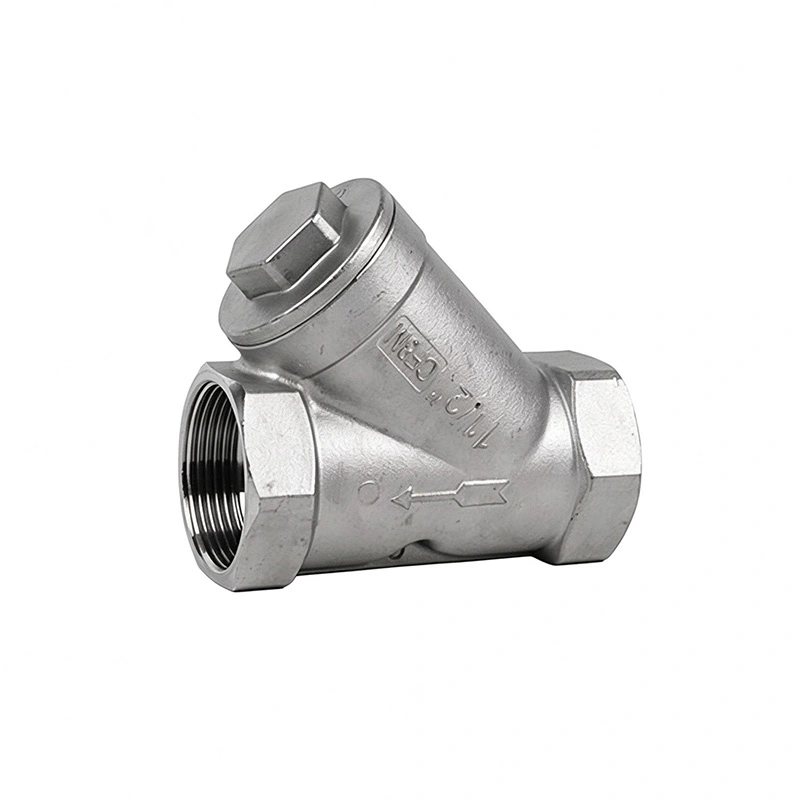

Hindi kinakalawang na asero Y-Salaan

Ang mga Shangtai stainless steel na Y-strainers ay epektibong nag-aalis ng mga solidong dumi mula sa mga pipeline upang protektahan ang mga bomba, balbula at instrumentasyon. Nagtatampok ng compact na istraktura, malaking filtering area at mababang pressure drop, nababagay ang mga ito sa mga sistema ng tubig, langis at gas. Bilang direktang pabrika na may mahigpit na QC at export packaging, naghahatid kami ng matibay na mga solusyon sa pagsasala ng industriya.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Ang Shangtai Valve ay isang propesyonal na Y Strainers tagagawa at supplier sa China. Maligayang pagdating sa pag-import ng mga de-kalidad na produkto mula sa aming pabrika dito.
