Teknikal na Pananaw: 2000 WOG 2-Piece High Platform Ball Valve - Mga Feature ng Disenyo at Application Environment

Ang mga pipeline ng medium-pressure na outlet ng isang city gas pressure regulating station ay gumagana sa isang disenyo ng presyon na 4.0 MPa. Ang system ay nangangailangan ng pagsasama sa isang SCADA system para sa malayuang pagpapadala at emergency shut-off. Ang mga balbula ay dapat magbigay ng zero external leakage, mahabang agwat na walang maintenance, at suportahan ang in-line na servicing upang maiwasan ang pagkagambala sa supply ng gas sa distrito.

2000 WOG 2-piece high platform ball valves sa CF8 (304 stainless steel) na may NPT threaded ends at RPTFE reinforced seats ang napili, nilagyan ng direct-mounted explosion-proof electric actuator. Ang rating ng presyon ng balbula ay higit na lumampas sa aktwal na presyon ng pagpapatakbo.

• Gumagana ang katawan ng balbula at mga seal sa ilalim ng mga pangmatagalang kondisyon na mababa ang stress, na lubos na binabawasan ang seal creep. Ang buhay ng serbisyo ay pinahaba ng higit sa50%kumpara sa karaniwang PN40 ball valve.

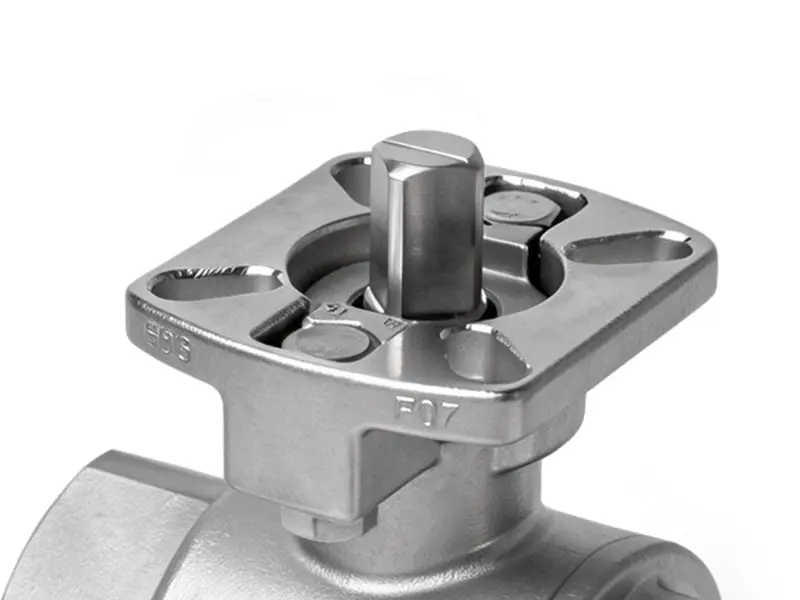

• Ang standard na mataas na platform ng ISO 5211 ay nagbibigay-daan sa direktang pag-mount ng actuator nang walang mga bracket ng adaptor, na pinuputol ang oras ng pag-install sa pamamagitan ng30%at pagtiyak ng mas mataas na coaxiality para sa matatag na katumpakan ng remote control.

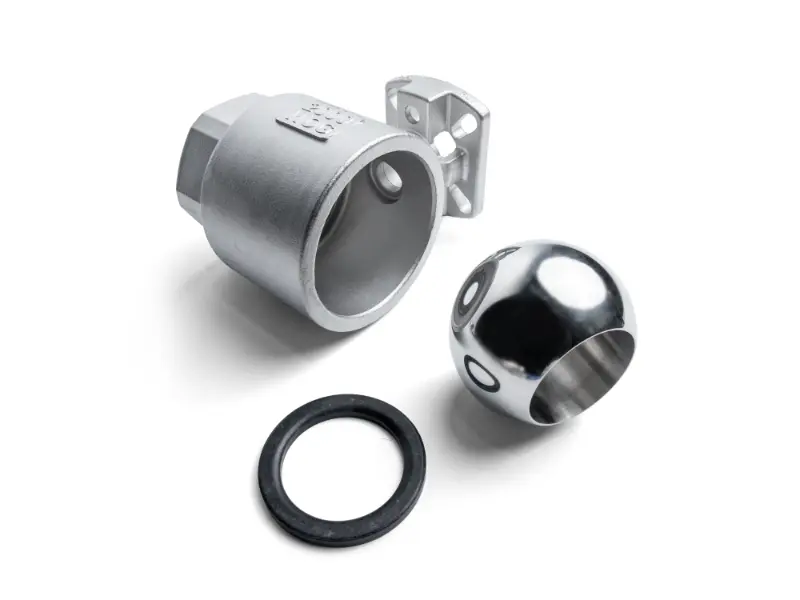

• Sinusuportahan ng 2-piece split body na disenyo ang in-line na disassembly at pagpapalit ng seal nang hindi pinuputol ang pipeline, na binabawasan ang downtime ng pagpapanatili ng distrito sa pamamagitan ng70%.
• Ang floating ball bidirectional sealing structure ay naghahatid ng zero external leakage, tinitiyak ang ligtas na paghahatid ng gas at pagsunod sa mga detalye ng disenyo ng gas sa lungsod.

Ang high-pressure na sangay ng isang nagpapalipat-lipat na sistema ng paglamig ng tubig sa isang malaking refinery ay gumagana sa 2.5 MPa, na may mga pasulput-sulpot na water hammer shock sa pipeline. Ang orihinal na karaniwang PN25 ball valves ay dumanas ng madalas na pagtagas ng upuan at pagpapapangit ng katawan, at kinakailangang pagputol ng pipeline para sa pagpapanatili na nagdulot ng mga pagsasara ng produksyon.

Pinalitan ng 2000 WOG 2-piece high platform ball valves sa WCB carbon steel, na nagtatampok ng mga full port flow path at ipinares sa mga pneumatic actuator para sa naka-program na on/off na kontrol.

• Ang 2000 WOG heavy-duty valve body ay nag-aalok ng higit na mahusay na water hammer resistance kaysa sa karaniwang PN25 valves, na nakatiis ng instant water hammer hanggang sa10 MPanang walang pagpapapangit ng katawan o pagkabigo ng selyo.
• Ang buong disenyo ng port ay lumilikha ng pagkawala ng presyon na mas mababa sa0.03 MPa, binabawasan ang circulating pump load ng5%at naghahatid ng kapansin-pansing pangmatagalang pagtitipid sa enerhiya.
• Ang mga direktang naka-mount na pneumatic actuator sa mataas na platform ay tumutugon nang mas mababa sa1 segundo, na angkop para sa madalas na naka-program na pagpapatakbo ng paglipat.
• Ang 2-pirasong valve body ay nagbibigay-daan sa mabilis na pag-disassembly para sa paglilinis ng sukat at mga debris mula sa ball core, na nagdodoble sa kahusayan sa pagpapanatili nang walang pipeline cutting o production shutdown.

Ang mga screw-type na water chiller sa isang malaking commercial complex ay gumagamit ng R134a refrigerant, na may mga pangunahing linya na tumatakbo sa 1.8 MPa. Ang mga balbula ay kinakailangang magkaroon ng mahusay na pagganap ng sealing upang maiwasan ang pagtagas ng nagpapalamig, at maging tugma sa mga electric actuator para sa kontrol ng grupo sa pamamagitan ng building automation system (BAS).

2000 WOG 2-piece high platform ball valves sa CF8 stainless steel, na may mga espesyal na refrigerant sealing na upuan at direct-mounted compact electric actuators.

• Ang high-pressure rated valve body na may precision sealing ay nakakamit ng zero refrigerant leakage, inaalis ang pagkawala ng kapasidad ng paglamig at mga isyu sa emisyon sa kapaligiran.
• Pinapabuti ng standardized ISO 5211 high platform interface ang chiller batch assembly efficiency sa pamamagitan ng30%. Ang mga actuator ay pangkalahatang mapapalitan nang walang mga custom na adaptor para sa mas madaling pagpapalit pagkatapos ng benta.
• Ang 2-pirasong istraktura ay nagpapadali sa pag-disassembly at pagpapanatili sa panahon ng malaking chiller overhaul nang hindi nakakasira ng pipeline welds, na binabawasan ang mga gastos sa pagpapanatili sa pamamagitan ng40%.
• Ang presyon ng pagpapatakbo na mas mababa sa nominal na rating ay lubos na nagpapabagal sa pagtanda ng seal, na nagpapahaba ng agwat na walang maintenance hanggang sa paglipas3 taon.

Ang isang surfactant raw material transfer line sa isang pang-araw-araw na planta ng kemikal ay gumagana sa 1.6 MPa, na may bahagyang corrosive na media. Dapat suportahan ng mga balbula ang remote control, madaling i-disassemble at linisin, at matugunan ang mga kinakailangan sa kalinisan para sa mga batch changeover.

2000 WOG 2-piece high platform ball valves sa CF8M (316 stainless steel) na may buong disenyo ng port, PTFE seat at explosion-proof pneumatic actuator.

• Ang 316 stainless steel na katawan ay lumalaban sa banayad na kaagnasan. Ang buong disenyo ng port ay walang mga flow dead zone, na binabawasan ang pagtitipon at pagkasira ng materyal upang matugunan ang pang-araw-araw na mga kinakailangan sa kalinisan sa paggawa ng kemikal.
• Ang pangmatagalang operasyon na mababa ang stress sa ilalim ng mga derated na kundisyon ay nag-aalis ng panganib sa permeation ng media at cross-contamination sa pagitan ng mga batch changeover.
• Direktang naka-mount na explosion-proof pneumatic actuator sa ISO high platform ay direktang nakakatugon sa mga kinakailangan sa proteksyon ng pagsabog ng chemical workshop nang walang karagdagang pagbabago.
• Ang 2-pirasong split design ay nagbibigay-daan sa mabilis na pag-disassembly para sa panloob na paglilinis at isterilisasyon, na binabawasan ang batch changeover na oras ng paglilinis ng60%.

Ang high-temperature Clean-in-Place (CIP) system sa isang planta ng pagmamanupaktura ng inumin ay gumagana sa 3.0 MPa, na may 80°C alkaline cleaning agent. Ang mga balbula ay dapat na lumalaban sa temperatura at kaagnasan, nagbibigay ng maaasahang sealing, sumusuporta sa awtomatikong kontrol ng programa, at sumusunod sa mga pamantayan ng GMP ng pagkain.

Food-grade 2000 WOG 2-piece high platform ball valves sa CF8 stainless steel, nilagyan ng RPTFE reinforced high-temperature seat at direct-mount sanitary pneumatic actuator.

• Ang 3.0 MPa operating pressure ay mas mababa sa 2000 WOG na nominal na rating, na nagbibigay ng sapat na reserbang presyon kahit na sa mataas na temperatura, na walang panganib ng seal failure o body deformation.
• Ang RPTFE reinforced seats ay nag-aalok ng superyor na temperatura at chemical resistance, na may dalawang beses na buhay ng serbisyo ng karaniwang PTFE na upuan, na nagtitiis ng tuluy-tuloy na paglilinis ng mga likidong panlinis na may mataas na temperatura.
• Ang high platform na direct-mount na disenyo ay hindi lumilikha ng mga dead zone sa kalinisan sa interface ng actuator-valve, madaling linisin at disimpektahin, ganap na sumusunod sa mga kinakailangan sa sertipikasyon ng GMP ng industriya ng pagkain.
• Ang 2-pirasong valve body ay nagbibigay-daan sa mabilis na pag-disassembly para sa panloob na inspeksyon ng kalinisan nang hindi inaalis ang buong pipeline, na pinapasimple ang nakagawiang inspeksyon at pagpapanatili.
