Mga Check Valves
Factory Direct Check Valves na may Competitive Pricing
Ang Shangtai Check Valves ay idinisenyo upang payagan ang fluid na dumaloy sa isang direksyon habang awtomatikong pinipigilan ang reverse flow kapag nagbago ang direksyon ng daloy. Hindi tulad ng manually operated isolation valves, ang mga self-acting valve na ito ay tumutugon sa pressure at mga kondisyon ng daloy sa pipeline nang hindi nangangailangan ng external actuator.
Karaniwang naka-install ang mga ito sa ibaba ng agos ng mga pump, compressor, at iba pang kagamitan sa proseso upang makatulong na mabawasan ang panganib ng backflow at protektahan ang mga konektadong piping system. Nagbibigay ang Shangtai ng iba't ibang konstruksyon ng balbula para sa paggamot ng tubig, langis at gas, pagproseso ng kemikal, mga planta ng petrochemical, pagbuo ng kuryente, HVAC, at mga pangkalahatang pang-industriyang aplikasyon.
Pang-industriyang Check Valve Supply
Sinusuportahan ng Shangtai ang pagpili ng balbula ayon sa laki ng tubo, klase ng presyon, katamtaman, temperatura, direksyon ng daloy, posisyon ng pag-install, uri ng koneksyon, at mga kinakailangang katangian ng pagtugon. Ipadala ang iyong mga kondisyon sa pagpapatakbo para sa teknikal na kumpirmasyon at panipi.
Mga Uri ng Produkto para sa Iba't ibang Kondisyon ng Pipeline
Ang mekanismo ng pagsasara ay may direktang epekto sa pagbubukas ng tugon, pagkawala ng presyon, mga kinakailangan sa pag-install, at paglaban sa reverse flow. Ang pagpili ng naaangkop na konstruksyon ay nangangailangan ng pagsasaalang-alang sa mga katangian ng daloy ng pipeline at kagamitan na pinoprotektahan.
Swing Mga Check Valves
Ang isang hinged disc ay bubukas sa ilalim ng pasulong na daloy at babalik patungo sa upuan kapag bumabaliktad ang daloy. Ang mga disenyo ng swing ay karaniwang ginagamit sa mga sistema ng tubig, utility, at pang-industriya na piping kung saan magagamit ang mga angkop na kondisyon ng daloy.
Iangat ang mga Check Valve
Ang elemento ng pagsasara ay gumagalaw nang patayo mula sa upuan bilang tugon sa presyon ng daloy. Maaaring isaalang-alang ang konstruksiyon na ito para sa mga application na nangangailangan ng kontroladong paggalaw ng disc at angkop na mga kondisyon sa pag-install.
Mga Piston Check Valve
Ang konstruksyon na uri ng piston ay gumagamit ng guided piston o disc upang kontrolin ang pasulong at pabalik na daloy. Maaari itong mapili para sa mga sistema ng proseso kung saan kinakailangan ang matatag na pag-uugali ng pagsasara at may gabay na paggalaw.
Mga Ball Check Valve
Ang isang bola ay gumagalaw ayon sa direksyon at presyon ng likido. Ang mga balbula na ito ay ginagamit sa mga piling likido at mga utility application kung saan ang isang compact self-acting closure mechanism ay angkop.
Dalawahang Plate Check Valve
Ang mga dual plate ay nagbubukas sa ilalim ng pasulong na daloy at nagsasara kapag ang daloy ay bumaligtad. Ang kanilang compact na wafer-style na konstruksyon ay maaaring makatulong na mabawasan ang espasyo sa pag-install sa mga angkop na pipeline system.
Axial Flow Check Valve
Ang mga disenyo ng axial flow ay gumagabay sa elemento ng pagsasara sa kahabaan ng pipeline axis at maaaring isaalang-alang kung saan kinakailangan ang mabilis na pagtugon, compact installation, at kontroladong daloy ng mga katangian.
Pag-iwas sa Backflow para sa Mga Pump at Kagamitan sa Proseso
Maaaring mangyari ang baligtad na daloy kapag huminto ang isang bomba, nagbabago ang mga kondisyon ng presyon, o gumagalaw ang likido sa pagitan ng mga konektadong seksyon ng isang sistema ng tubo. Ang isang maayos na napiling check valve ay maaaring awtomatikong magsara kapag ang upstream-to-downstream pressure relationship ay nagbago, na tumutulong na limitahan ang reverse flow.
Ang pag-install ay partikular na mahalaga sa paligid ng mga linya ng paglabas ng bomba. Ang uri ng balbula, mga katangian ng pagsasara, distansya mula sa saksakan ng bomba, at mga kalapit na siko o mga kabit ay maaaring makaapekto sa gawi ng system. Para sa mga application na sensitibo sa pressure surges, ang pagsasara ng tugon at potensyal para sa water hammer ay dapat suriin sa panahon ng pagpili ng balbula.
Mga pangunahing salik sa pagpili:Katamtaman, nominal na laki, rating ng presyon, temperatura ng pagpapatakbo, bilis ng daloy, direksyon ng daloy, posisyon ng pag-install, pinapayagang pagkawala ng presyon, presyon ng pag-crack, mga katangian ng pagsasara, at uri ng koneksyon.
Mga Kinakailangan sa Cracking Pressure at Daloy
Ang presyon ng pag-crack ay tumutukoy sa minimum na presyon ng pagkakaiba na kinakailangan upang ilipat ang elemento ng pagsasara mula sa upuan nito at hayaang magsimula ang daloy. Ang parameter na ito ay nagiging partikular na mahalaga sa mga low-pressure, gravity-flow, at low-velocity system.
Ang balbula na may labis na resistensya sa pagbubukas ay maaaring lumikha ng hindi gustong pagkawala ng presyon o paghigpitan ang daloy sa isang sistema na may limitadong magagamit na presyon. Sa kabaligtaran, ang mga katangian ng pagsasara ay dapat na angkop para sa aplikasyon upang mabawasan ang panganib ng hindi matatag na operasyon o reverse-flow-related pressure surges.
Kapag humihiling ng configuration, ang pagbibigay ng normal at pinakamababang daloy ng daloy, operating pressure, at available na differential pressure ay makakatulong sa pagtukoy ng angkop na panloob na disenyo.
Mga Materyales para sa Tubig, Proseso at Serbisyong Pang-industriya
Ang pagpili ng materyal ay dapat na nakabatay sa gumaganang medium, temperatura, presyon, mga kondisyon ng kaagnasan, at naaangkop na mga kinakailangan sa proyekto. Depende sa pagbuo ng balbula, maaaring tukuyin ang mga materyales sa katawan at panloob na bahagi para sa iba't ibang serbisyong pang-industriya.
Carbon Steel
Ginagamit para sa angkop na langis, gas, tubig, singaw, at pang-industriya na proseso ng mga aplikasyon kung saan ang carbon steel ay tugma sa operating environment.
Hindi kinakalawang na asero
Pinili para sa mga application kung saan kinakailangan ang pinahusay na paglaban sa kaagnasan. Ang naaangkop na grado ay dapat matukoy ayon sa likido at temperatura.
Mga Materyales sa Upuan at Pagbubuklod
Ang mga materyales sa upuan, gasket, at sealing ay dapat piliin ayon sa fluid compatibility, pressure, temperatura, at kinakailangang shut-off performance.
Mga Panloob na Bahagi
Dapat tukuyin ang disc, bisagra, spring, piston, bola, at iba pang panloob na bahagi ayon sa pagbuo ng balbula at mga kondisyon ng pagpapatakbo.
Tapusin ang Mga Koneksyon at Oryentasyon ng Pag-install
Maaaring kabilang sa mga available na configuration ng koneksyon ang flanged, wafer, lug, butt-weld, socket-weld, sinulid, at iba pang dulong tinukoy ng proyekto. Ang napiling koneksyon ay dapat tumugma sa mga sukat ng pipeline, klase ng presyon, paraan ng pag-install, at naaangkop na pamantayan ng koneksyon.
Hindi lahat ng disenyo ay angkop para sa bawat direksyon ng pag-install. Ang ilang mga modelo ay maaaring gumana sa pahalang at patayong mga pipeline, habang ang iba ay nangangailangan ng isang partikular na oryentasyon ng daloy o posisyon ng pag-install. Palaging suriin ang valve flow arrow at mga kinakailangan sa pag-install ng tagagawa bago i-commissioning.
Para sa mga patayong pag-install, ang direksyon ng daloy ng fluid at ang bigat o mga katangian ng spring ng elemento ng pagsasara ay maaaring makaapekto sa pag-uugali ng pagbubukas at pagsasara. Ang mga salik na ito ay dapat isaalang-alang kapag pumipili ng konstruksiyon ng balbula.
Pagbabawas ng Ingay, Panginginig ng boses at Water Hammer
Ang ingay o panginginig ng boses ay maaaring mangyari kapag ang elemento ng pagsasara ay paulit-ulit na bumukas at nagsasara sa ilalim ng hindi matatag na mga kondisyon ng daloy. Ang maling sukat, mababa o pabagu-bagong bilis ng daloy, turbulence, debris, at hindi angkop na pag-install malapit sa mga pump o elbow ay maaaring mag-ambag sa pag-uugaling ito.
Ang water hammer ay isa pang mahalagang pagsasaalang-alang sa mga sistema kung saan mabilis na nagbabago ang bilis ng likido. Ang mga katangian ng pagsasara ng balbula, layout ng pipeline, pagpapatakbo ng bomba, at dami ng system ay dapat na sama-samang suriin sa halip na piliin ang balbula batay lamang sa nominal na laki ng tubo.
Para sa Pump Outlet at High-Speed Flow Application
Magbigay ng rate ng daloy ng bomba, presyon ng paglabas, laki ng tubo, mga katangian ng likido, posisyon ng pag-install, at anumang kilalang mga alalahanin sa water hammer o vibration. Ang impormasyong ito ay tumutulong sa Shangtai na suriin ang naaangkop na pagbuo ng balbula at pagsasara ng mga katangian.
Mga Application sa Industrial Piping Systems
Ang mga self-acting valve na ito ay ginagamit saanman ang reverse flow ay maaaring makaapekto sa operasyon ng kagamitan, katatagan ng proseso, o performance ng pipeline. Ang angkop na konstruksyon ay depende sa daluyan, mga kondisyon ng daloy, presyon, temperatura, at kaayusan ng pag-install.
Mga Pump Outlet Lines
Naka-install sa ibaba ng agos ng mga bomba upang makatulong na maiwasan ang reverse flow kapag huminto ang pump o nagbabago ang presyon ng system.
Mga Sistema ng Langis at Gas
Ginagamit sa mga piling pipeline ng produksyon, paghahatid, proseso, at utility kung saan kailangan ang one-way na kontrol sa daloy.
Paggamot ng Tubig
Inilapat sa supply ng tubig, paggamot, pumping, at wastewater system para sa pag-iwas sa backflow ng pipeline.
Kemikal at Petrochemical
Maaaring piliin ang mga configuration ng materyal at sealing ayon sa chemical medium, pressure, temperatura, at mga kondisyon ng corrosion.
Power Generation
Ginagamit sa angkop na tubig, singaw, pagpapalamig, at mga pantulong na sistema kung saan kinakailangan ang proteksyon ng reverse-flow.
HVAC at Mga Utility
Pinili para sa angkop na pinalamig na tubig, heating-water, pump, at utility na mga piping system ayon sa mga kondisyon ng operating.
Paggawa at Inspeksyon
Pinamamahalaan ng Shangtai ang produksyon, inspeksyon, at supply ayon sa tinukoy na configuration ng balbula at mga kinakailangan sa aplikasyon. Ang kontrol sa kalidad ay maaaring magsama ng dimensional na inspeksyon, pag-verify ng materyal, pagsubok sa presyon, pagganap ng sealing, mga pagsusuri sa pagpapatakbo, at iba pang naaangkop na mga pamamaraan ng inspeksyon.
Ang mga balbula ng Shangtai ay sertipikado ng ISO 9001, CE, at EAC. Ang mga piling produkto ay maaari ding gawin at subukan ayon sa naaangkop na mga internasyonal na pamantayan, kabilang ang API 6D at API 598, kapag kinakailangan ng proyekto.
Dokumentasyon ng proyekto:Para sa mga teknikal na proyekto, tukuyin ang naaangkop na disenyo at mga pamantayan sa pagsubok, klase ng presyon, mga kinakailangan sa materyal, pamantayan ng koneksyon, mga kinakailangan sa inspeksyon, at mga dokumento ng sertipikasyon kapag nagsusumite ng isang pagtatanong.
Paano Tukuyin ang Tamang Check Valve
Ang pagpili ng balbula ay dapat magsimula sa mga kondisyon ng pagpapatakbo kaysa sa diameter ng tubo lamang. Ang daluyan, rate ng daloy, presyon, temperatura, oryentasyon ng pag-install, pinapahintulutang pagkawala ng presyon, at kinakailangang pagtugon sa baligtad na daloy ay lahat ay nakakaapekto sa naaangkop na pagbuo ng balbula.
Para sa mga pump at compressor system, magbigay ng normal at maximum na mga rate ng daloy, operating pressure, laki ng pipe, uri ng kagamitan, at anumang kilalang pressure surge o mga kondisyon ng water hammer. Para sa mga low-pressure system, ang cracking pressure at minimum operating flow ay partikular na kapaki-pakinabang na mga parameter ng pagpili.
Maaari ka ring magbigay ng mga drawing ng pipeline, mga iskedyul ng balbula, mga sheet ng data ng kagamitan, o mga kasalukuyang detalye ng balbula. Maaaring suriin ng Shangtai ang magagamit na impormasyon bago maghanda ng configuration at quotation. Para sa iba pang produktong pang-industriya na balbula, bisitahin angSaklaw ng produkto ng Shangtai valve.
Mga Madalas Itanong
Ano ang mga karaniwang uri na magagamit?
KaraniwanMga Mga Check ValvesKasama sa mga uri ang swing, lift, piston, ball, dual plate, at mga disenyo ng axial flow. Ang bawat konstruksiyon ay may iba't ibang daloy, pagsasara, pagkawala ng presyon, at mga katangian ng pag-install.
Paano ko pipiliin ang tamang uri?
Ang pagpili ay depende sa gumaganang daluyan, laki ng tubo, rating ng presyon, temperatura, bilis ng daloy, posisyon ng pag-install, pinapayagang pagkawala ng presyon, presyon ng pag-crack, at kinakailangang pagsasara ng tugon.
Maaari bang i-install nang patayo ang mga balbula na ito?
Ang ilang mga disenyo ay maaaring mai-install nang patayo, habang ang iba ay nangangailangan ng isang tiyak na oryentasyon. Palaging sundin ang flow arrow, mga tagubilin sa pag-install, at mga kinakailangan sa piping ng proyekto.
Ano ang cracking pressure?
Ang cracking pressure ay ang minimum na differential pressure na kinakailangan upang ilipat ang elemento ng pagsasara mula sa upuan nito at simulan ang pasulong na daloy. Ito ay partikular na nauugnay sa mababang presyon at gravity-flow system.
Bakit ang balbula ay gumagawa ng ingay o vibrate?
Kabilang sa mga posibleng dahilan ang maling sukat, hindi matatag na daloy, mababang bilis ng daloy, turbulence, water hammer, panloob na debris, o pag-install na masyadong malapit sa mga pump, elbow, o iba pang mga abala sa daloy.
Anong mga end connection ang available?
Kasama sa mga karaniwang opsyon ang flanged, wafer, lug, butt-weld, socket-weld, sinulid, at iba pang mga koneksyong tinukoy ng proyekto, depende sa disenyo ng balbula at mga kinakailangan sa pipeline.
Anong maintenance ang kailangan?
Maaaring kasama sa inspeksyon ang elemento ng pagsasara, hinge pin, spring, ibabaw ng upuan, gasket, at panloob na kalinisan. Ang mga sira o nasira na bahagi ng sealing ay dapat palitan ayon sa mga kondisyon ng serbisyo at mga kinakailangan sa pagpapanatili.
Anong impormasyon ang kailangan para sa isang panipi?
Mangyaring magbigay ng laki ng balbula, klase ng presyon, uri ng koneksyon, pagbuo ng balbula, materyal, daluyan ng gumagana, temperatura, direksyon ng daloy, rate ng daloy, posisyon ng pag-install, dami, at anumang kinakailangang mga guhit o teknikal na dokumento.
Kailangan ng Valve para sa Backflow Protection?
Ipadala ang iyong laki ng tubo, presyon, katamtaman, bilis ng daloy, posisyon ng pag-install, pamantayan ng koneksyon, at mga detalye ng aplikasyon sa Shangtai para sa teknikal na kumpirmasyon at panipi.
- View as

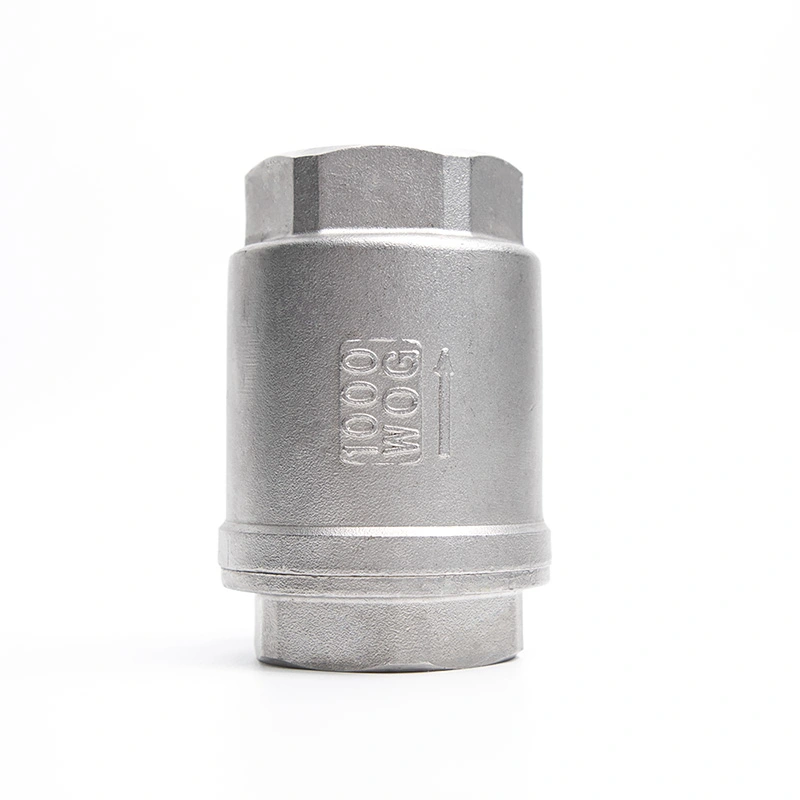

Stainless Steel Spring Vertical Check Valve
Pinipigilan ng Shangtai Stainless Steel Spring Vertical Check Valve ang backflow sa pamamagitan ng mabilis na pagsasara na tinulungan ng spring, na pinapaliit ang water hammer. Ginawa mula sa premium na hindi kinakalawang na asero, tinitiyak nito ang mahusay na paglaban sa kaagnasan at maaasahang non-return flow control.

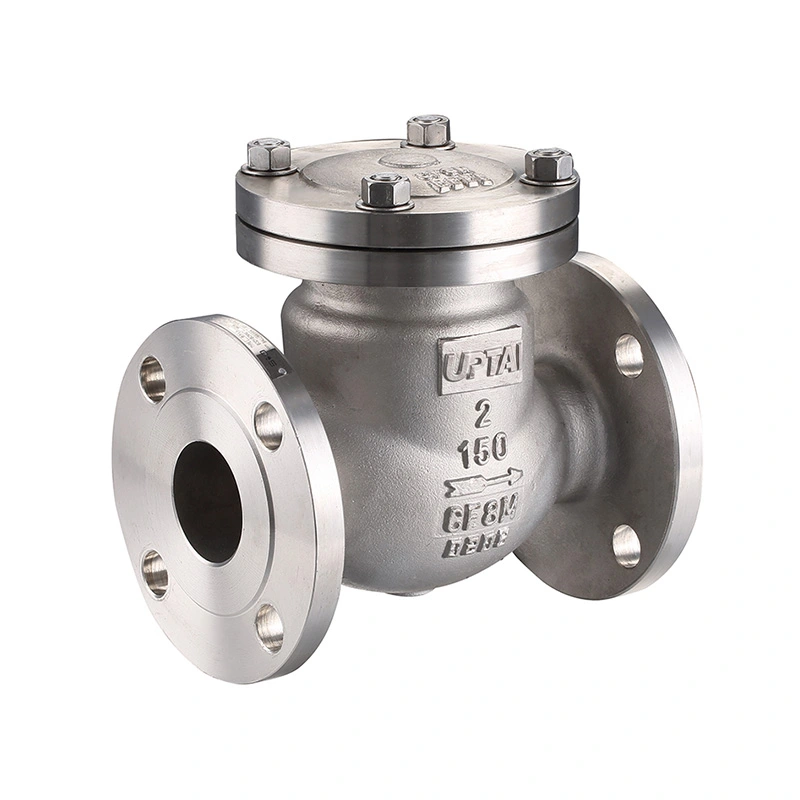

Swing Check Valve ANSI Class 150
Gumagamit ang Shangtai Swing Check Valve ANSI Class 150 ng hinged disc upang kontrolin ang reverse flow sa mga pipeline. Ang disc ay bubukas kapag ang medium ay dumadaloy pasulong at nagsasara kapag ang daloy ay nagbabago ng direksyon, na pumipigil sa backflow sa mga bomba, compressor at iba pang kagamitan. Available ito para sa malalaking diameter na piping sa water treatment, petrochemical, power at general industrial system, na may iba't ibang materyales at opsyon sa koneksyon na magagamit ayon sa mga kondisyon ng serbisyo.
