China Professional Three Way Ball Valves Manufacturer

ShanghaiIdinisenyo ang Three Way Ball Valves para sa mga industriyal na pipeline system na nangangailangan ng flow switching, diverting, o pagsasama-sama sa loob ng iisang valve body. Sa tatlong port at mapipiling L-port o T-port na mga pattern ng daloy, maaari nilang idirekta ang media sa pagitan ng iba't ibang mga pipeline path habang tumutulong na pasimplehin ang mga piping arrangement.

Ang mga balbula na ito ay angkop para sa paggamot ng tubig, pagproseso ng kemikal, HVAC, pagkain at inumin, naka-compress na hangin, paglipat ng gasolina, at pangkalahatang paghawak ng likidong pang-industriya. Nagbibigay ang Shangtai ng iba't ibang uri ng koneksyon, materyales, opsyon sa sealing, at paraan ng pagpapatakbo ayon sa kinakailangang medium, pressure, temperatura, at configuration ng pipeline. Para sa iba pang mga konstruksyon ng ball valve, tingnan ang aminghanay ng produkto ng ball valve.

Mga Pattern ng Daloy ng L-Port at T-Port

Tinutukoy ng panloob na pagsasaayos ng bola kung paano konektado ang tatlong port sa iba't ibang posisyon ng hawakan. Ang mga disenyo ng L-port at T-port ay hindi maaaring palitan dahil nagbibigay sila ng iba't ibang kumbinasyon ng daloy ng daloy.

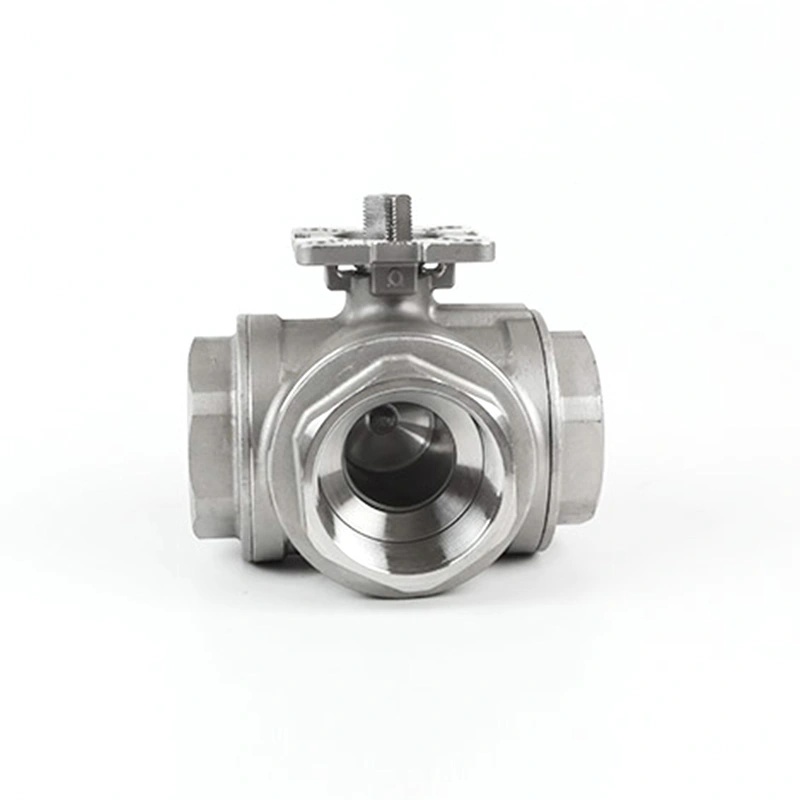

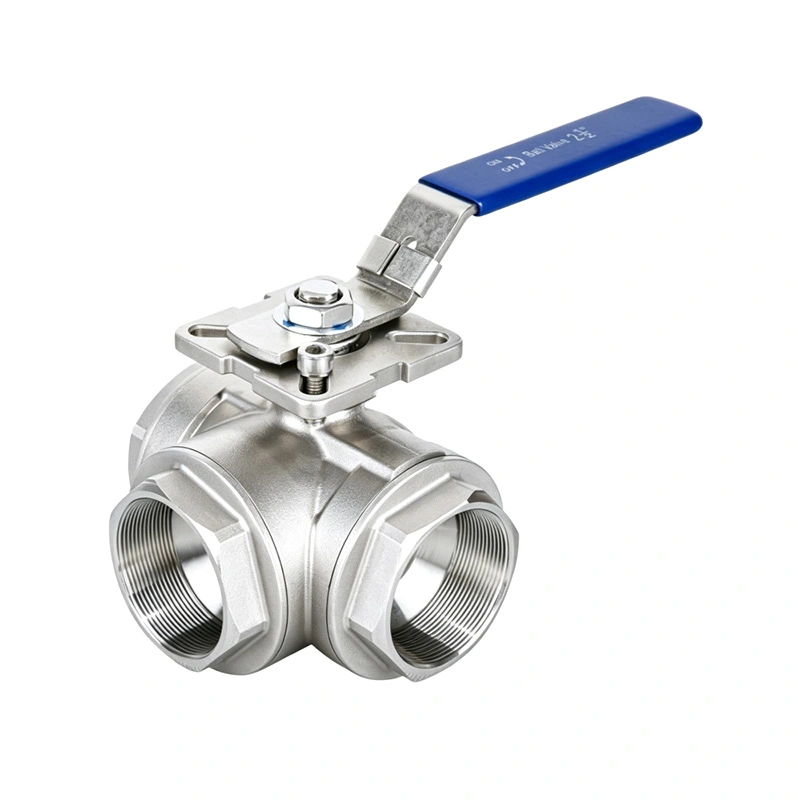

L-Port Three Way Configuration

Ang isang L-port arrangement ay karaniwang ginagamit kapag ang balbula ay kailangang lumipat sa daloy sa pagitan ng dalawa sa mga magagamit na landas. Depende sa partikular na disenyo ng bola, maaari nitong idirekta ang medium mula sa isang pasukan patungo sa isa sa dalawang saksakan, o lumipat sa pagitan ng dalawang direksyon ng daloy.

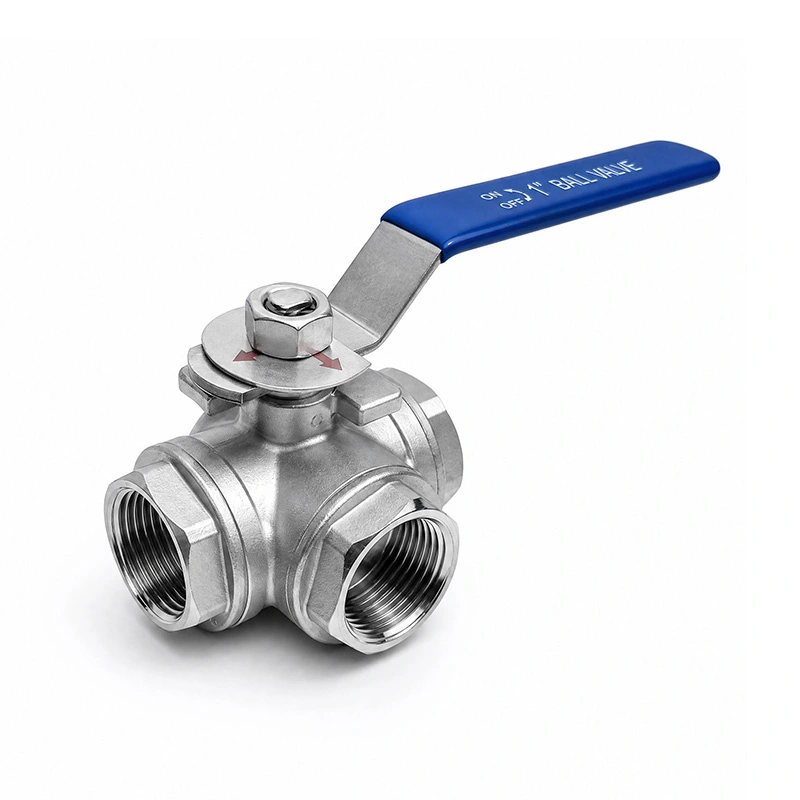

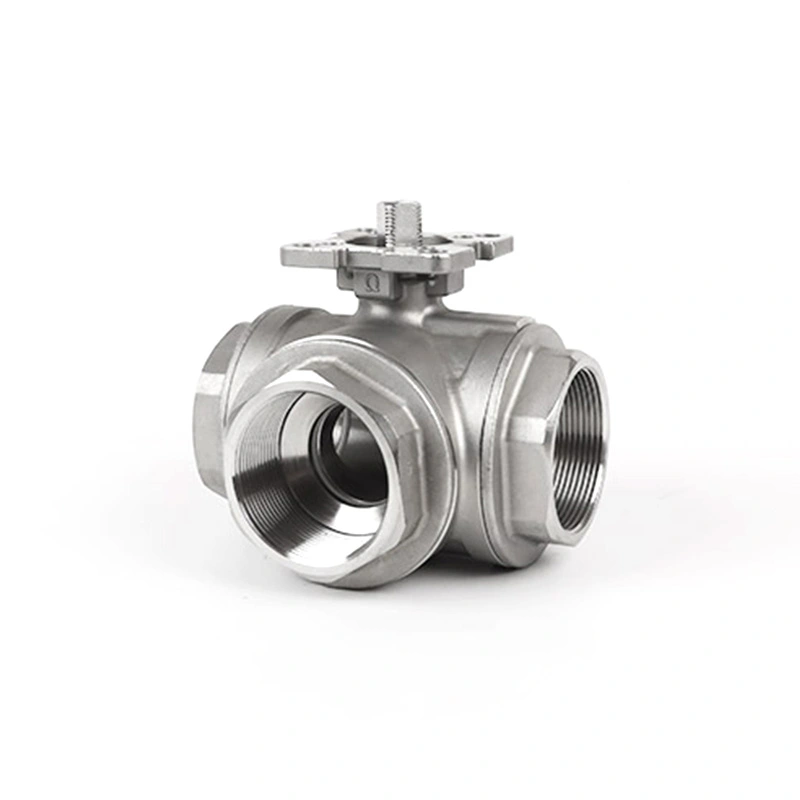

T-Port Three Way Configuration

Ang isang T-port arrangement ay nagbibigay ng karagdagang mga kumbinasyon ng daloy ng landas at maaaring gamitin para sa mga aplikasyon na kinasasangkutan ng diversion o pagsasama-sama ng daloy. Ang aktwal na magagamit na mga landas ay nakasalalay sa panloob na geometry ng bola at posisyon ng hawakan, kaya ang kinakailangang pagkakasunud-sunod ng pagpapatakbo ay dapat kumpirmahin bago ang produksyon.

Paglipat ng Daloy, Paglihis at Pagsasama

Hindi tulad ng karaniwang two-port ball valve na pangunahing ginagamit para sa on/off isolation, pinapayagan ng three-way na configuration ang valve na pamahalaan ang daloy sa pagitan ng maraming pipeline path. Depende sa pattern ng port, maaari itong magamit upang lumipat sa pagitan ng mga linya, ilihis ang isang medium patungo sa iba't ibang kagamitan, o pagsamahin ang mga katugmang stream.

Maaari nitong bawasan ang bilang ng mga indibidwal na balbula na kinakailangan sa ilang partikular na piping arrangement at maaaring gawing simple ang mga layout ng kagamitan. Ang pagsasaayos ng balbula ay dapat palaging piliin ayon sa aktwal na mga kinakailangan sa daloy ng proseso sa halip na sa pamamagitan lamang ng laki ng tubo.

Mga Opsyon sa Koneksyon para sa Iba't ibang Pipeline System

Maaaring magbigay ang Shangtai ng iba't ibang mga configuration ng koneksyon sa dulo ayon sa pamantayan ng pipeline at mga kinakailangan sa pag-install. Maaaring kabilang sa mga available na opsyon ang mga koneksyon na sinulid, flanged, socket-weld, at butt-weld, depende sa disenyo at detalye ng balbula.

Ang pagpili ng koneksyon ay dapat isaalang-alang ang nominal na laki ng tubo, rating ng presyon, paraan ng pag-install, kagamitan sa paligid, at naaangkop na mga pamantayan ng proyekto. Kapag pinapalitan ang isang umiiral na balbula, ang pagbibigay ng orihinal na detalye ng koneksyon o mga guhit ay makakatulong sa pagkumpirma ng pagiging tugma.

Mga Materyales at Pagpili ng Pagbubuklod

Ang pagpili ng katawan at panloob na materyal ay dapat na nakabatay sa gumaganang medium, presyon, temperatura, at mga kondisyon ng kaagnasan. Ang bola, tangkay, upuan, at mga bahagi ng sealing ay dapat ding tugma sa daluyan ng serbisyo at kapaligiran sa pagpapatakbo.

Maaaring kabilang sa mga karaniwang materyales sa sealing ang PTFE, reinforced PTFE, at iba pang materyal na partikular sa aplikasyon. Ang angkop na pagsasaayos ng sealing ay nakasalalay sa aktwal na hanay ng temperatura, pagkakatugma ng kemikal, mga kondisyon ng presyon, at kinakailangang pagganap ng serbisyo.

Manu-mano at Awtomatikong Pagpapatakbo

Ang mga three-way na configuration ay maaaring patakbuhin nang manu-mano o isama sa isang actuator kapag kailangan ang remote o awtomatikong paglipat ng daloy. Ang mga manual handle ay angkop para sa lokal na operasyon, habang ang mga pneumatic at electric actuator ay maaaring isaalang-alang para sa mga automated na sistema ng proseso.

Para sa mga actuated na application, ang kinakailangang control mode, operating sequence, actuator type, power supply o air supply, at fail-safe na mga kinakailangan ay dapat kumpirmahin bago ang produksyon. Ang actuator ay dapat ding itugma nang tama sa valve torque at mga kondisyon ng pagpapatakbo.

Mga Application ng Produkto

Ang three-port flow switching ay kapaki-pakinabang sa mga system kung saan ang isang pipeline ay kailangang kumonekta sa iba't ibang mga path ng proseso o kagamitan. Kasama sa mga karaniwang aplikasyon ang mga sistema ng paggamot sa tubig, mga linya ng sirkulasyon ng HVAC, pagpoproseso ng kemikal, kagamitan sa pagkain at inumin, mga compressed air system, paglipat ng gasolina, pamamahagi ng likido, at mga pangkalahatang kagamitang pang-industriya.

Ang aktwal na kaangkupan ay nakasalalay sa daluyan, presyon, temperatura, bilis ng daloy, pagkakatugma ng mga materyales, at kinakailangang pattern ng paglipat. Para sa mga application na nangangailangan ng simpleng two-way na paghihiwalay sa halip na pagpili ng landas ng daloy, isang pamantayan2 piraso Ball Valveo3 pirasong Ball Valvemaaaring mas angkop.

Pagsusuri sa Paggawa at Kalidad

Pinamamahalaan ng Shangtai ang machining, assembly, inspeksyon, pressure testing, at huling paghahanda ayon sa tinukoy na configuration ng valve. Para sa mga produktong three-way, partikular na atensyon ang dapat ibigay sa pag-aayos ng port, oryentasyon ng bola, pagganap ng sealing, posisyon ng pagpapatakbo, at mga sukat ng koneksyon.

Maaaring suriin ang mga teknikal na kinakailangan na partikular sa proyekto bago ang produksyon, kabilang ang mga materyales, mga rating ng presyon, mga pamantayan ng koneksyon, pattern ng daloy, mga kinakailangan ng actuator, at kinakailangang dokumentasyon. Nakakatulong ito na matiyak na ang ibinigay na configuration ng balbula ay tumutugma sa nilalayon na layout ng pipeline.

Paano Pumili ng Tamang Three Way Ball Valve

Ang tumpak na pagpili ay nagsisimula sa kinakailangang landas ng daloy sa halip na ang laki ng balbula lamang. Bago humiling ng isang panipi, ihanda ang sumusunod na impormasyon kung saan magagamit:

• Laki ng balbula at nominal na diameter ng tubo
• L-port o T-port na kinakailangan
• Mga kinakailangang inlet at outlet flow path
• Mga katangian ng daluyan ng pagtatrabaho at likido
• Presyon sa pagtatrabaho at rating ng presyon
• Temperatura ng pagpapatakbo
• Mga kinakailangan sa katawan at sealing material
• May sinulid, flanged, socket-weld, o butt-weld na koneksyon
• Manual, pneumatic, o electric na operasyon
• Mga kinakailangan sa boltahe ng actuator, supply ng hangin, o kontrol
• Kinakailangang dami at dokumentasyon ng proyekto
• Flow diagram o pipeline drawing, kung available

Kung hindi ka sigurado kung ang configuration ng L-port o T-port ay tumutugma sa iyong pipeline,ipadala ang iyong flow diagram at mga kinakailangan sa balbulapapuntang Shanghai. Maaaring suriin ng aming koponan ang mga landas ng daloy at teknikal na mga parameter bago ang panipi.
