1PC Ball Valve
1PC Stainless Steel Direct Mount Ball Valve
Ang Shangtai Valve ay isang propesyonal na tagagawa ng pinagmulan ng 1PC Stainless Steel Direct Mount Ball Valve, na idinisenyo para sa mga application na nangangailangan ng mga actuator o iba pang mga accessories. Ang lahat ng mga materyales sa balbula ay sinubok ng spectrometer upang i-verify ang nilalaman ng nickel at chromium. Available ang mga sukat mula 1/2"hanggang 2", na may maraming opsyon sa materyal. Nagbibigay ito ng maaasahang solusyon para sa mga manufacturer ng OEM equipment, distributor at mga proyektong pang-industriya na pagkontrol ng likido.
Kapag ang tradisyunal na manual ball valve ay nilagyan ng actuator, maaaring kailanganin ang mga karagdagang bracket at coupling para sa pag-mount at pagkakahanay. Maaari nitong gawing mas kumplikado ang pag-install at nangangailangan ng karagdagang pagsasaayos sa pagitan ng balbula at actuator.
Ang Shangtai Valve direct mount design ay nagbibigay ng actuator mounting interface sa valve, na binabawasan ang pangangailangan para sa karagdagang mga mounting component. Ang compact valve-to-actuator na koneksyon ay tumutulong din na pasimplehin ang pag-install at panatilihin ang tumpak na paghahatid.
Ang 1PC Stainless Steel Direct Mount Ball Valve na ito ay binuo bilang tugon sa mga kinakailangan ng customer sa ibang bansa para sa isang one-piece valve na katugma sa mga actuator. Binuo ni Shangtai ang tooling at na-optimize ang istraktura ng balbula batay sa mga kinakailangan sa aplikasyon na ito.
Ang balbula ay angkop para sa pang-industriya na kagamitan at automated fluid control system kung saan ang isang compact valve at kailangan ang koneksyon ng actuator.
Mga Parameter ng Produkto
| Pangunahing Dimensyon: | 1/4" - 2" |
| Klase ng Presyon: | CL150 |
| Pamantayan sa Thread: | NPT, BSP |
| MAX Presyon: | 285PSI |
| Mga pamantayan sa disenyo at pagmamanupaktura: | ASME B16.34 |
| Pagsubok at inspeksyon: | API598 |
| Espesyal na disenyo: | Locking device, Anti-blowout stem |
| Mga Rating ng Presyon-Temperatura: | ASME B16.34 |
| Uri ng Port: | Nabawasang Port |
| Saklaw ng Temperatura: | -25℃~150℃ |
| Materyal sa katawan: | ASTM A351 CF8M（316） |
| Materyal ng Bola: | ASTM A182 F304 |
| Stem Material: | ASTM A182 F304 |
| Materyal ng upuan: | RPTFE(PTFE+15%fv) |
| Mga Pagpipilian: | Available ang iba pang mga materyales kapag hiniling. |

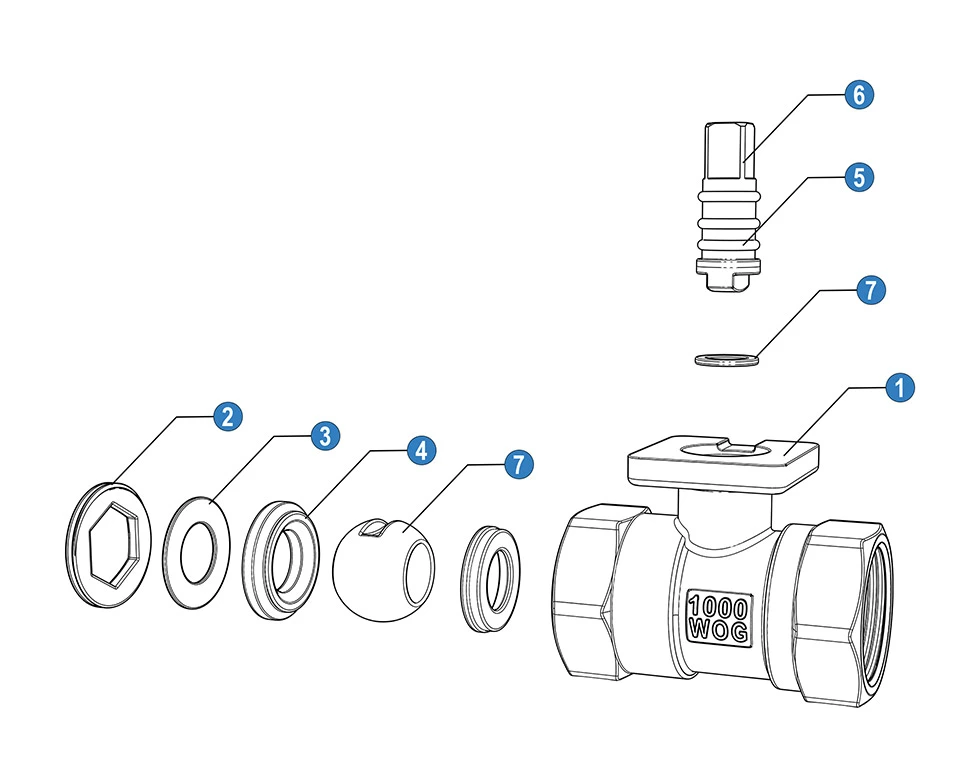

| Hindi | Pangalan | Materyal(*N/B) | |
| 1 | Katawan | SS 316 | SS 304 |
| 2 | Cap | SS 316 | SS 304 |
| 3 | Tagalaba | SS 316 | SS 304 |
| 4 | Upuan ng Bola | PTFE | PTFE |
| 5 | O-singsing | PTFE | PTFE |
| 6 | stem | SS 316 | SS 304 |
| 7 | bola | SS 316 | SS 304 |
| 8 | Friction ring | PTFE | PTFE |
* N: Nagtatapos ang thread ayon sa ANSI B 2.1 NPT
* B: Nagtatapos ang thread ayon sa BS21 BSP

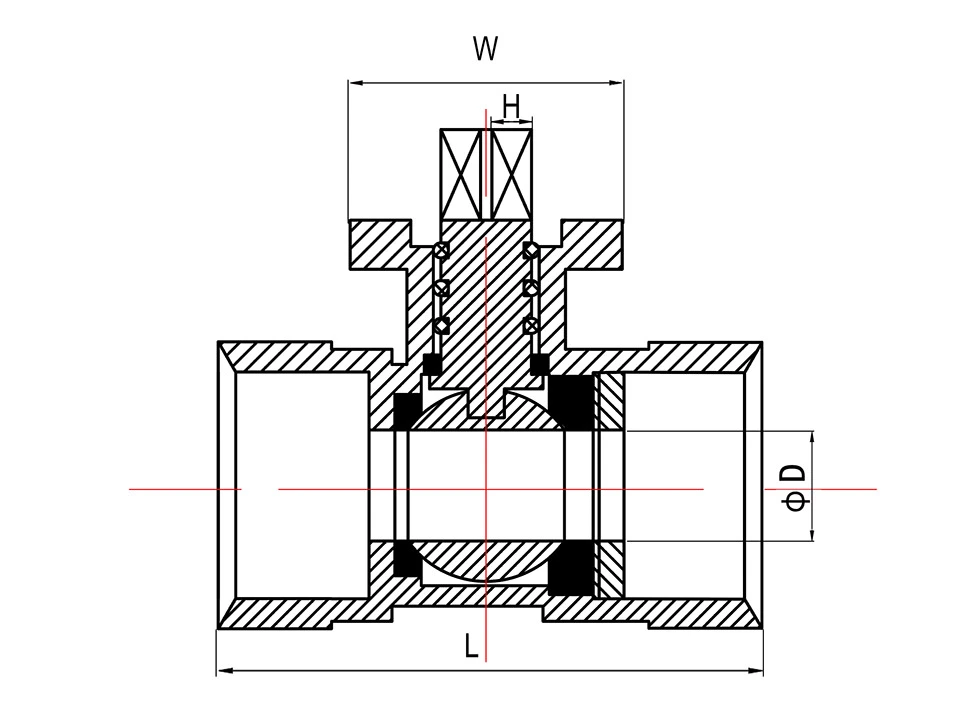

| Sukat | Mga Dimensyon (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv MGA HALAGA
Kv = Ang rate ng daloy ng tubig sa metro kubiko bawat oras na bubuo ng pagbaba ng presyon ng 1 bar sa kabuuan ang balbula.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Mga Bentahe ng Engineering
Pinagsamang Actuator Mounting Solution
Ang built-in na ISO mounting platform ay nagbibigay-daan sa direktang koneksyon sa mga actuator, na binabawasan ang pangangailangan para sa mga panlabas na bracket at pagliit ng mga bahagi ng pag-install.
Para sa mga tagagawa ng kagamitan, ang ibig sabihin nito ay:
- Mas mabilis na proseso ng pagpupulong
- Mas malinis na disenyo ng kagamitan
- Mas mababang gastos sa pag-install
Na-optimize para sa OEM Equipment Manufacturing
Hindi tulad ng karaniwang mga manual ball valve, ang 1PC Stainless Steel Direct Mount Ball Valve na ito ay idinisenyo gamit ang automation integrasyon sa isip. Tinutulungan nito ang mga customer ng OEM na bumuo ng mga compact na kagamitan na may mas kaunting mga panlabas na bahagi at mas madali access sa pagpapanatili.
Materyal na Traceability at Maaasahan
Nagsasagawa kami ng pagsusuri ng spectrometer sa mga materyales na hindi kinakalawang na asero upang ma-verify ang nilalaman ng nickel at chromium bago produksyon, tinitiyak ang pare-parehong pagganap ng materyal.
Ang mga magagamit na opsyon na hindi kinakalawang na asero ay nagbibigay ng maaasahang paglaban sa kaagnasan para sa mga pang-industriyang likidong aplikasyon.
Compact na One-Piece Valve Structure
Nagbibigay ang one-piece body na disenyo ng:
- Nabawasan ang panganib sa pagtagas
- Simpleng pagpapanatili
- Pag-install ng space-saving
Ito ay angkop para sa kagamitan kung saan ang espasyo sa pag-install at pangmatagalang pagiging maaasahan ay mahalaga.
Precision Manufacturing para sa Stable na Operasyon
Ang bawat balbula ay ginawa gamit ang precision machining technology upang mapanatili ang tumpak na mga sukat, maayos na operasyon at maaasahang pagganap ng koneksyon sa ilalim ng mga kondisyon sa pagtatrabaho sa industriya.
Mga Karaniwang Aplikasyon
Automated Industrial Equipment
Ginagamit bilang isang compact flow control component sa makinarya na nangangailangan ng actuator-driven valve operation.
Mga Sistema ng Pagkontrol sa Proseso
Angkop para sa mga pang-industriyang pipeline kung saan kinakailangan ang awtomatikong pagbubukas at pagsasara ng kontrol.
Kagamitan sa Paggamot ng Tubig
Inilapat sa mga sistema ng pagsasala at paglilinis na may awtomatikong pamamahala ng likido.
Kagamitang HVAC
Nagbibigay ng maaasahang flow switching at shut-off control para sa mga sistemang nauugnay sa HVAC.
Pharmaceutical at Chemical Equipment
Angkop para sa mga application na nangangailangan ng hindi kinakalawang na asero na konstruksyon at matatag na kontrol ng likido.
OEM Support mula sa Shanghai
Nagbibigay ang Shangtai Valve ng mga customized na solusyon sa balbula para sa mga pandaigdigang customer, kabilang ang:
- Pagpili ng materyal ayon sa mga kondisyon ng pagtatrabaho
- Customized na laki at mga pamantayan ng koneksyon
- Suporta sa pagba-brand ng OEM
- Bulk na kakayahan sa produksyon
FAQ
Bakit pumili ng direktang balbula ng bola sa halip na isang karaniwang balbula ng bola?
Ang isang direktang mount ball valve ay idinisenyo para sa mga aplikasyon ng automation. Pinapayagan nito ang mga actuator na direktang mai-install, pagbabawas ng mga karagdagang bahagi at pagpapasimple ng pagpupulong ng system.
Anong uri ng mga actuator ang maaaring i-install sa 1PC Stainless Steel Direct Mount Ball Valve na ito?
Ang balbula ay maaaring itugma sa pneumatic at electric actuator sa pamamagitan ng ISO mounting platform.
Angkop ba ang balbula na ito para sa kagamitan ng OEM?
Oo. Ang compact na istraktura at actuator-ready na disenyo ay ginagawa itong angkop para sa mga tagagawa ng makinarya at automation mga system integrator.
Paano kinokontrol ng Shangtai Valve ang kalidad ng materyal?
Ang mga hilaw na materyales na hindi kinakalawang na asero ay sinusuri sa pamamagitan ng pagsusuri ng spectrometer upang i-verify ang komposisyon at mapanatili ang produksyon pagkakapare-pareho.
