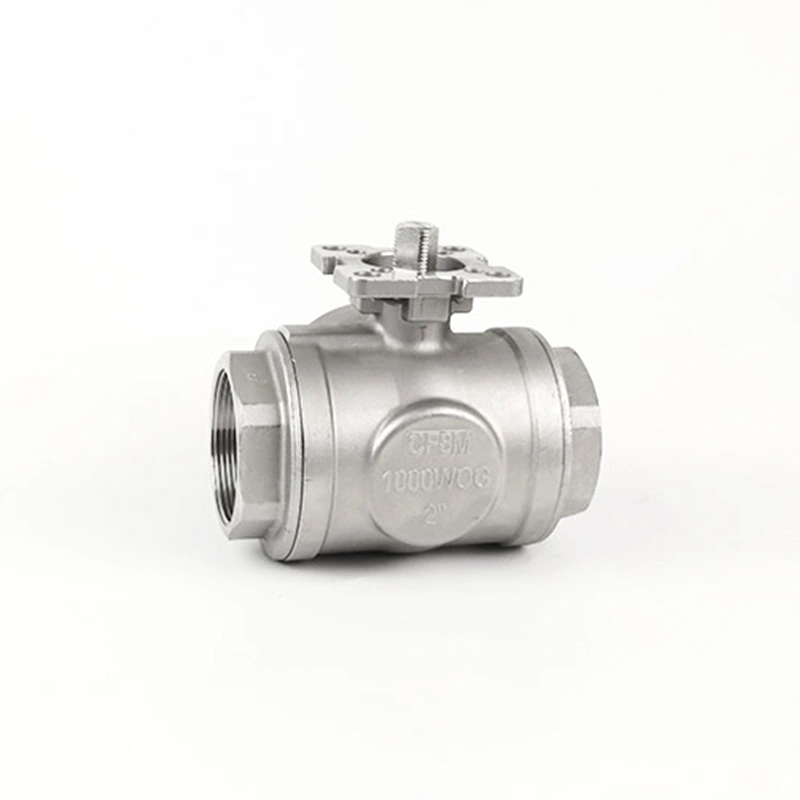

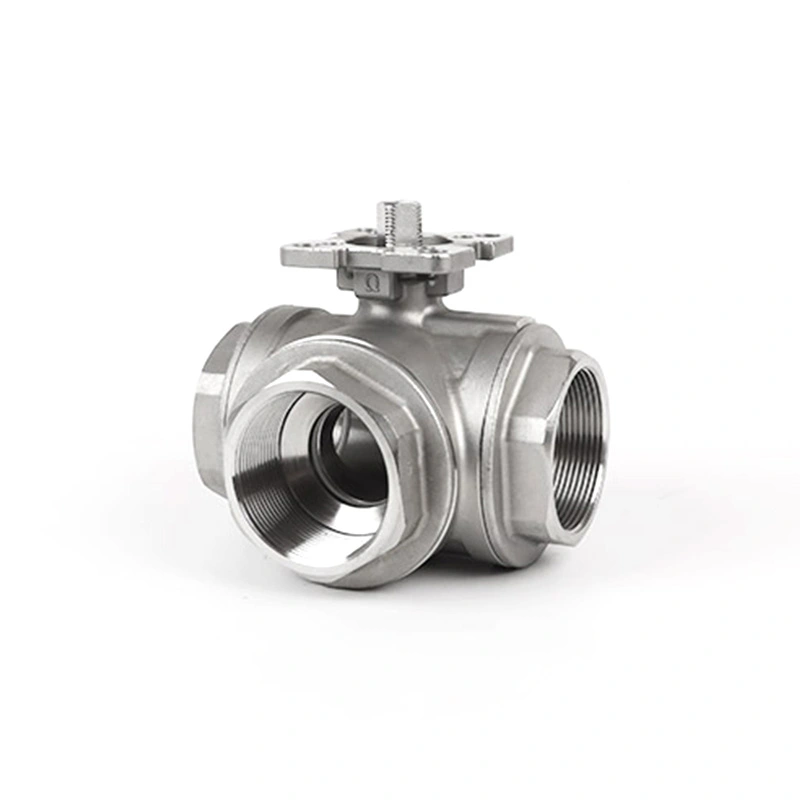

Three Way Ball Valve na may ISO 5211 Direct Mounting Pad T Port

Ang Shangtai Three Way Ball Valve na may ISO 5211 Direct Mounting Pad T Port ay itinayo para sa flexible na kontrol sa daloy sa mga industriyal na pipeline system. Sinusuportahan ng disenyo ng T-port ang paghahalo, paglilipat, at pamamahagi ng daloy ng maraming direksyon, habang ginagawang mabilis at matatag ng ISO 5211 mounting pad ang pag-install ng actuator.

Bilang isang source valve manufacturer sa Wenzhou, China, nag-aalok ang Shangtai ng mapagkumpitensyang pagpepresyo sa direktang pabrika, maaasahang kapasidad ng produksyon, at malakas na pagkilala sa Chinese valve market. Ang aming pabrika ay 10 minuto lamang mula sa paliparan, na ginagawang maginhawa ang mga pagbisita at inspeksyon.

Panimula ng Produkto

Ang T Port Three Way Ball Valve na ito ay angkop para sa mga application kung saan kailangang kontrolin ng isang balbula ang maraming direksyon ng daloy. Kung ikukumpara sa mga karaniwang two-way valve, nakakatulong ito na gawing simple ang layout ng piping, bawasan ang espasyo sa pag-install, at pagbutihin ang kahusayan sa pagkontrol ng system.

Pangunahing Dimensyon

Kabilang sa mga pangunahing bentahe ang:

Disenyo ng daloy ng T-port para sa paghahalo, paglilipat, o pamamahagi ng media

ISO 5211 direct mounting pad para sa pneumatic o electric actuator na koneksyon

Walang kinakailangang karagdagang bracket, na tumutulong na bawasan ang taas ng pag-install at pahusayin ang pagkakahanay ng actuator

Precision threaded ends para sa maayos na pagpupulong at secure na koneksyon sa pipe

Matatag na pagganap ng sealing para sa maaasahang pang-araw-araw na operasyon

OEM/ODM support, suportado ng Shangtai's mold development capability

Available ang mga drawing ng parameter ng produkto para sa pagkumpirma ng laki, pagtutugma ng proyekto, at teknikal na pagsusuri.

Proseso ng Pagkontrol sa Kalidad

Sumusunod ang Shangtai sa isang standardized inspection system na sumasaklaw sa IQC, IPQC, FQC, at OQC upang panatilihing kontrolado ang kalidad mula sa materyal hanggang sa kargamento.

IQC - Papasok na Quality Control

Sinusuri ang mga hilaw na materyales bago ang produksyon. Sinusuportahan ng kagamitan sa pagsubok ng materyal ang on-site na pag-verify ng materyal.

IPQC - In-Process na Kontrol sa Kalidad

Sa panahon ng machining at assembly, sinusuri ang mga pangunahing dimensyon, katumpakan ng thread, surface finish, at ISO 5211 pad na sukat.

FQC - Panghuling Kontrol sa Kalidad

Ang mga natapos na balbula ay sinusuri para sa hitsura, operasyon, pagganap ng sealing, at pagiging maaasahan ng presyon ayon sa mga kinakailangan ng order.

OQC - Outgoing Quality Control

Bago ang paghahatid, ang packaging, mga marka, dami, at mga dokumento ay sinusuri upang matiyak na ang mga kalakal ay handa na para sa ligtas na pagpapadala.

FAQ

Q1: Paano tinutukoy ng T-port ball ang direksyon ng daloy?

Ang landas ng daloy ay tinutukoy ng panloob na pag-aayos ng port at ang rotational na posisyon ng bola. Bago ang pag-install, ang kinakailangang koneksyon sa pagitan ng tatlong pipeline port ay dapat kumpirmahin upang ang hawakan ng balbula o posisyon ng actuator ay tumutugma sa nilalayon na landas ng daloy.

Q2: Maaari bang gumamit ng T-port valve para sa parehong paghahalo at paglilipat?

Oo, isang T-port configuration ay maaaring gamitin para sa iba't ibang three-way flow arrangement. Kung ito ay angkop para sa paghahalo, diversion o pamamahagi ay depende sa geometry ng port, mga kondisyon ng presyon at layout ng piping. Dapat tukuyin ang kinakailangang pattern ng daloy kapag nag-order.

Q3: Kailangan bang tumugma ang actuator sa valve torque?

Oo. Ang actuator ay dapat magbigay ng sapat na metalikang kuwintas para sa balbula sa ilalim ng aktwal na mga kondisyon ng pagpapatakbo. Ang laki ng balbula, materyal ng upuan, presyon ng pagtatrabaho, daluyan at dalas ng pagpapatakbo ay dapat isaalang-alang kapag pumipili ng pneumatic o electric actuator.

Q4: Ano ang dapat isaalang-alang kapag pumipili ng valve seat?

Ang materyal ng upuan ay dapat piliin ayon sa gumaganang daluyan, temperatura, presyon at kinakailangang pagganap ng sealing. Ang chemical compatibility ay partikular na mahalaga kapag ang balbula ay ginagamit para sa agresibo o proseso ng mga likido.

Q5: Maaari bang gamitin ang ganitong uri ng balbula sa isang skid o manifold?

Oo. Maaaring gamitin ang isang three-way na configuration sa mga process skid, manifold at compact piping assemblies kung saan kailangang kontrolin ng isang balbula ang daloy sa pagitan ng maraming sangay. Ang magagamit na espasyo, oryentasyon ng port at posisyon ng actuator ay dapat isaalang-alang sa panahon ng disenyo ng system.

Q6: Ano ang mangyayari kung ang presyon ng pipeline ay naiiba sa pagitan ng tatlong port?

Ang iba't ibang mga kondisyon ng presyon ay maaaring makaapekto sa direksyon ng daloy, rate ng daloy at ang puwersa na kinakailangan upang patakbuhin ang balbula. Samakatuwid, dapat piliin ang configuration ng balbula ayon sa aktwal na mga kondisyon ng presyon sa bawat konektadong port sa halip na batay lamang sa nominal na laki ng tubo.

Q7: Ano ang Three Way Ball Valve na may ISO 5211 Direct Mounting Pad T Port?

A Three Way Ball Valve na may ISO 5211 Direct Mounting Pad T Portay isang three-way valve na pinagsasama ang isang T-port ball configuration na may ISO 5211 actuator mounting interface. Ito ay inilaan para sa mga system na nangangailangan ng kontroladong daloy sa pagitan ng tatlong pipeline na koneksyon at maaaring i-configure para sa manu-mano o automated na operasyon.
