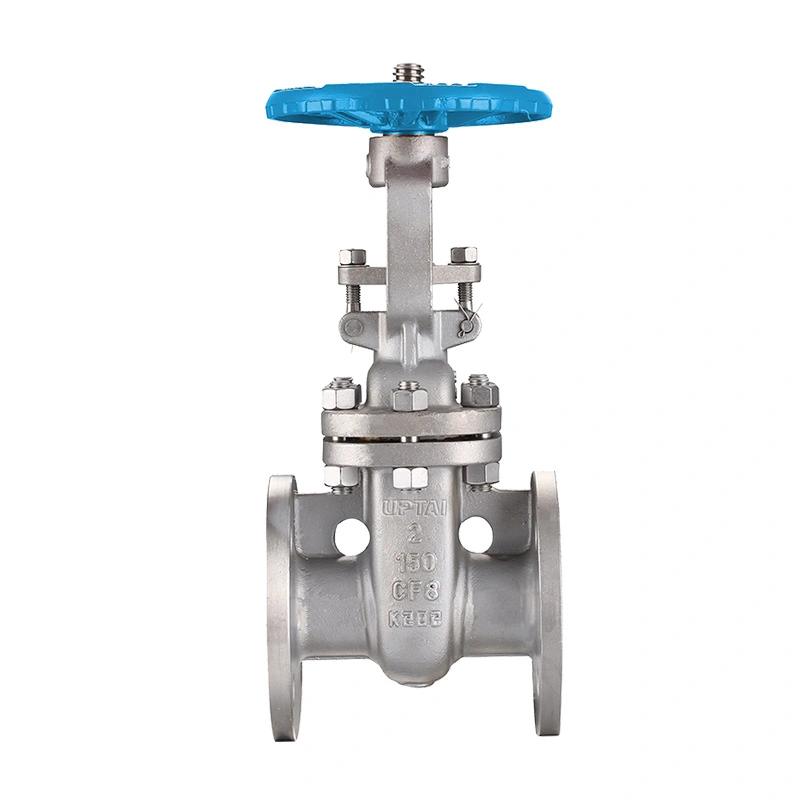

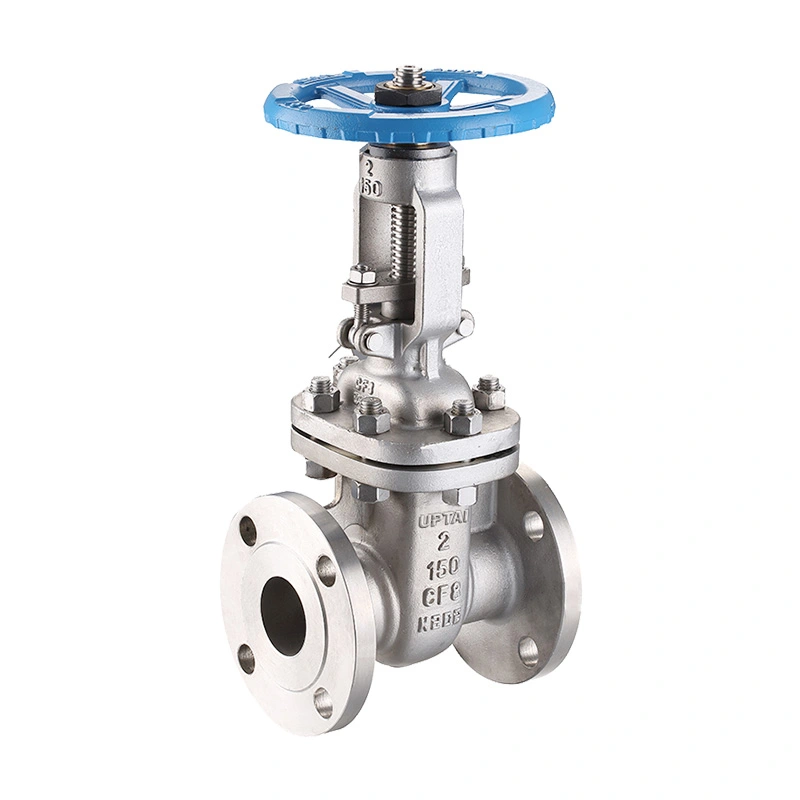

ANSI 150LB Stainless Steel Gate Valve

Ang ANSI 150LB Stainless Steel Gate Valve ay na-configure para sa pipeline isolation kung saan kinakailangan ang full-bore flow path at stainless steel valve body. Ang gate ay gumagalaw nang patayo upang buksan o isara ang daanan, na ginagawang angkop ang balbula na ito para sa mga application na karaniwang nangangailangan ng ganap na bukas o ganap na saradong serbisyo sa halip na patuloy na pag-throttling. Ang nakalistang configuration ay sumasaklaw sa NPS 2" hanggang 48" at gumagamit ng handwheel o gear operation ayon sa laki ng balbula.

Gumagawa ang Shangtai ng mga industrial valve sa Wenzhou, Zhejiang, China. Kasama sa produksyon ng balbula ang paghahanda ng materyal, pagmachining, pagpupulong ng bahagi, pagsubok sa presyon, inspeksyon, pagmamarka, at panghuling packaging. Maaaring kumpirmahin ang configuration ng produkto ayon sa laki ng pipeline, klase ng pressure, operating medium, temperatura, mga kinakailangan sa materyal, pamantayan ng koneksyon, at naaangkop na mga detalye ng proyekto.

Pangunahing Dimensyon

Gate Valve Construction at Operating Principle

Gumagamit ang balbula ng elemento ng pagsasara ng uri ng gate na naglalakbay patayo sa direksyon ng daloy ng pipeline. Kapag ang gate ay ganap na nakataas, ang daloy ng daanan ay binuksan; kapag ang gate ay ibinaba, ang daanan ay sarado. Ang straight-through na kaayusan na ito ay karaniwang pinipili para sa pipeline isolation kung saan ang pagkawala ng mababang presyon sa ganap na bukas na posisyon ay mahalaga.

Ang mga gate valve ay karaniwang inilaan para sa paghihiwalay sa halip na regular na throttling. Ang pagpapanatiling ganap na bukas o ganap na sarado ang balbula ay nakakatulong na mabawasan ang hindi kinakailangang pagkasira sa gate at mga ibabaw ng upuan. Kung kinakailangan ang regulasyon ng daloy, ang uri ng balbula at mga kondisyon ng pagpapatakbo ay dapat suriin nang hiwalay.

Hindi kinakalawang na asero na Katawan at Disc

Ang nakalistang mga materyales sa katawan at disc ay ASTM A351 CF8 / CF8M. Maaaring mapili ang mga hindi kinakalawang na asero na ito para sa mga serbisyong pang-industriya kung saan ang paglaban sa kaagnasan at pagkakatugma ng materyal ay mahalagang mga pagsasaalang-alang. Ang aktwal na materyal ay dapat na tumugma sa daluyan ng proseso, temperatura, presyon, at detalye ng proyekto.

F304 / F316 Stem

Ang stem ay tinukoy bilang ASTM A182 F304 / F316. Ang stem ay naglilipat ng operating force mula sa handwheel o gear operator patungo sa gate. Dapat isaalang-alang ang pagpili ng stem material kasama ng valve body, disc, upuan, packing, at process medium.

Stellite 6 Seat Configuration

Kasama sa nakalistang configuration ng upuan ang ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Ang Stellite 6 na hard-facing ay ginagamit sa mga naaangkop na seating surface kung saan kinakailangan ang resistensya sa pagsusuot at paulit-ulit na pagkakadikit sa upuan. Ang eksaktong pag-aayos ng upuan ay dapat kumpirmahin ayon sa laki ng balbula at iniutos na pagsasaayos.

Class 150 Pressure at Flanged Connection

Tinutukoy ng pagtatalaga ng Class 150 ang klase ng presyon ng balbula sa ilalim ng naaangkop na sistema ng rating ng presyon-temperatura ng ASME. Hindi ito dapat bigyang-kahulugan bilang isang nakapirming 150 PSI working pressure. Ang nakalistang maximum working pressure ay 285 PSI, habang ang pinapayagang pressure para sa isang partikular na balbula ay depende sa materyal, laki, temperatura, at ang naaangkop na pressure-temperature rating.

Ang balbula ay gumagamit ng RF-compatible na mga flanged na dulo. Para sa NPS 2" hanggang 24", ang nakalistang pamantayan ng koneksyon ay ASME B16.5, habang ang NPS 26" at mas mataas ay tinukoy sa ASME B16.47 Series A. Ang mga sukat ng flange ng pipeline, klase ng presyon, pagpili ng gasket, pag-aayos ng bolt, at kondisyon ng mukha ay dapat suriin bago i-install.

Operasyon ng Balbula at Pagpili ng Sukat

Ang paraan ng pagpapatakbo ay nagbabago ayon sa laki ng balbula. Ang nakalistang configuration ay gumagamit ng handwheel para sa mga valve mula 2" hanggang 16" at isang gear operator para sa 18" at mas malalaking sukat. Sa pangkalahatan, ang mas malalaking valve ay nangangailangan ng mas malaking operating torque, na ginagawang angkop ang mekanismo ng gear para sa manu-manong pagpapatakbo ng mas malalaking diameter na pipeline valve.

Pagpapatakbo ng Handwheel

Ang pagpapatakbo ng handwheel ay nagbibigay ng direktang lokal na kontrol para sa tinukoy na 2" hanggang 16" na laki ng balbula. Dapat paikutin ng operator ang handwheel alinsunod sa direksyon ng pagbukas at pagsasara ng balbula at hindi dapat gumamit ng labis na puwersang panlabas upang madaig ang abnormal na resistensya.

Gear Operator

Ang mga balbula mula 18" at pataas ay tinukoy sa mga operator ng gear. Ang gearbox ay nagbibigay ng mekanikal na bentahe para sa pagbubukas at pagsasara ng mas malalaking balbula at maaaring maging kapaki-pakinabang kung saan ang direktang pagpapatakbo ng handwheel ay mangangailangan ng labis na puwersa ng pagpapatakbo.

Mga Pagsasaalang-alang sa Serbisyo ng NACE

Ang nakalistang configuration ay tumutukoy sa NACE MR0175 / ISO 15156. Ang mga pamantayang ito ay nauugnay sa mga kinakailangan sa materyal para sa mga kagamitan na nakalantad sa mga partikular na kapaligiran na naglalaman ng hydrogen sulfide sa produksyon ng langis at gas. Ang pagiging angkop ng NACE ay dapat kumpirmahin laban sa aktwal na kapaligiran ng serbisyo, mga kinakailangan sa materyal, presyon, temperatura, at detalye ng proyekto sa halip na ipagpalagay na mula lamang sa modelo ng balbula.

Para sa mga aplikasyon ng sour-service, maaaring mahalaga ang pagpili ng materyal at mga kinakailangan sa katigasan. Ang kumpletong configuration ng balbula, kabilang ang mga materyales na may pressure, trim, upuan, tangkay, at iba pang basang bahagi, ay dapat na suriin sa mga naaangkop na kinakailangan ng proyekto bago mag-order.

Mga Naaangkop na Industriya

Mga Sistema ng Langis at Gas

Ginagamit para sa pipeline isolation sa upstream, midstream, refining, at petrochemical applications kung saan ang mga napiling stainless steel na materyales at pressure class ay tugma sa mga kondisyon ng serbisyo.

Pagproseso ng Kemikal

Angkop para sa paghihiwalay ng mga katugmang kemikal at mga likido sa proseso. Ang katawan, disc, tangkay, upuan, at iba pang materyal na mga seleksyon ay dapat suriin laban sa komposisyon ng kemikal, konsentrasyon, temperatura ng pagpapatakbo, at presyon.

Tubig at Basura

Naaangkop sa napiling pamamahagi ng tubig, paggamot, utility, at mga pipeline ng proseso-tubig kung saan kinakailangan ang flanged isolation valve.

Power at Utility System

Maaaring gamitin para sa paghihiwalay sa mga pipeline ng pang-industriya na utility, mga sistemang nauugnay sa kuryente, mga serbisyo ng HVAC, at iba pang mga katugmang aplikasyon ng likido sa loob ng tinukoy na mga limitasyon ng presyon at temperatura.

Mga Pagsasaalang-alang sa Pagpili

Laki ng Pipeline:Kumpirmahin ang nominal na laki ng tubo at kinakailangang laki ng balbula bago mag-order. Ang mga malalaking diameter na balbula ay dapat ding suriin para sa magagamit na pag-install at operating space.

Klase ng Presyon:Kumpirmahin na ang Class 150 at ang nakalistang maximum working pressure ay angkop para sa aktwal na presyon ng pipeline sa operating temperature.

Katamtamang Compatibility:Suriin ang pagiging tugma ng hindi kinakalawang na asero na katawan, disc, tangkay, upuan, pag-iimpake, at iba pang basang materyales gamit ang medium ng proseso.

Pamantayan ng Koneksyon:I-verify ang flange standard, RF facing, bolt-hole arrangement, uri ng gasket, at face-to-face na mga kinakailangan laban sa pipeline drawings.

Paraan ng Operasyon:Kumpirmahin kung kailangan ang handwheel o gear operation ayon sa laki ng balbula, posisyon ng pag-install, available na operating space, at kinakailangang operating torque.

Mga Kinakailangan sa Serbisyong Maasim:Kung ang balbula ay inilaan para sa maasim na gas o iba pang H₂Serbisyong naglalaman ng S, ibigay ang naaangkop na NACE o detalye ng proyekto para sa kumpirmasyon ng materyal at pagmamanupaktura.

Pag-install at Pagpapanatili

Bago i-install, siyasatin ang balbula, flange face, sealing surface, at protective cover para sa pinsala sa transportasyon. Ang pipeline ay dapat na maayos na nakahanay upang ang mga panlabas na pagkarga ng tubo ay hindi mailipat nang hindi kinakailangan

FAQ

Q1: Paano naiiba ang gate valve sa ball valve sa pipeline isolation?

Gumagamit ang gate valve ng linear-moving gate upang buksan o isara ang pipeline, habang ang ball valve ay gumagamit ng umiikot na bola. Ang mga gate valve ay karaniwang pinipili para sa mas malaking pipeline isolation kung saan ang isang straight-through na landas ng daloy at medyo mababa ang resistensya ng daloy sa ganap na bukas na posisyon ay kinakailangan.

Q2: Ano ang dapat suriin kung ang gate valve ay mahirap gamitin?

Suriin kung ang pipeline ay maayos na nakahanay, kung ang stem at operating mechanism ay malinis at lubricated gaya ng tinukoy, at kung ang sobrang presyon o mga deposito ay nakakaapekto sa paggalaw ng gate. Kung nananatili ang abnormal na resistensya, ang balbula ay dapat na ihiwalay at siyasatin sa halip na pilitin na may karagdagang panlabas na pagkilos.

Q3: Paano dapat itago ang isang hindi kinakalawang na asero gate valve bago i-install?

Ang balbula ay dapat na naka-imbak sa isang malinis at tuyo na lokasyon na may mga flange protector na nakalagay sa lugar. Iwasan ang pagkakalantad sa mga kinakaing sangkap, labis na kahalumigmigan, epekto, at kontaminasyon ng mga panloob na ibabaw ng sealing. Ang malalaking balbula ay dapat ding suportahan nang naaangkop sa panahon ng pag-iimbak at paghawak.

Q4: Ano ang maaaring maging sanhi ng pagtagas pagkatapos na mai-install ang gate valve?

Kabilang sa mga posibleng dahilan ang mga nasirang ibabaw ng sealing, hindi angkop na pag-install ng gasket, dayuhang materyal sa loob ng balbula, hindi tamang pagsasara ng operasyon, o mga problema sa pag-align ng pipeline. Ang aktwal na dahilan ay dapat matukoy sa pamamagitan ng inspeksyon at pressure testing pagkatapos na ligtas na ihiwalay ang system.

Q5: Maaari bang magbigay ng ANSI 150LB Stainless Steel Gate Valve ayon sa pagguhit ng pipeline?

Oo. Ang laki ng balbula, mukha-sa-mukhang mga dimensyon, flange arrangement, operating position, material configuration, at iba pang kinakailangan sa koneksyon ay maaaring suriin laban sa pipeline drawing bago ang produksyon. Ito ay partikular na kapaki-pakinabang para sa mga kapalit na balbula at proyekto na may mga nakapirming sukat ng pag-install.

Q6: Maaari bang gamitin ang balbula bilang kapalit para sa isang umiiral na balbula ng gate?

Oo, kung ang kapalit na balbula ay tumutugma sa kinakailangang laki, klase ng presyon, dimensyon ng harapan, koneksyon ng flange, detalye ng materyal, paraan ng pagpapatakbo, at espasyo sa pag-install. Maaaring gamitin ang mga kasalukuyang guhit ng balbula, impormasyon ng nameplate, o dimensional na data para sa pagkumpirma ng configuration.

Q7: Paano mapapanatili ang buhay ng serbisyo ng balbula?

Patakbuhin ang balbula sa loob ng tinukoy nitong mga limitasyon sa presyon at temperatura, iwasan ang hindi kinakailangang paulit-ulit na pagbibisikleta, panatilihin ang stem at mekanismo ng pagpapatakbo sa angkop na kondisyon, at suriin ang balbula nang pana-panahon ayon sa iskedyul ng pagpapanatili ng pipeline. Anumang abnormal na pagtagas o operating resistance ay dapat na maimbestigahan kaagad.

Q8: Anong teknikal na impormasyon ang dapat kumpirmahin bago mag-order?

Kasama sa pangunahing impormasyon ang nominal na laki, klase ng presyon, dulo ng koneksyon, mukha-sa-mukhang dimensyon, body at trim na materyales, configuration ng upuan, paraan ng pagpapatakbo, medium ng serbisyo, presyon, temperatura, naaangkop na mga pamantayan, at anumang espesyal na inspeksyon o mga kinakailangan sa dokumentasyon.
