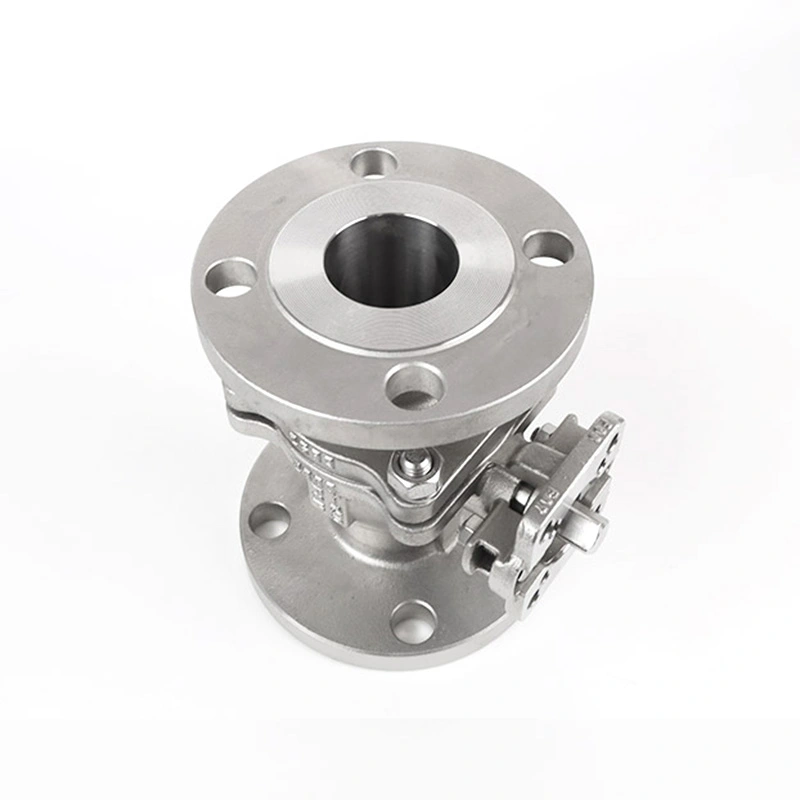

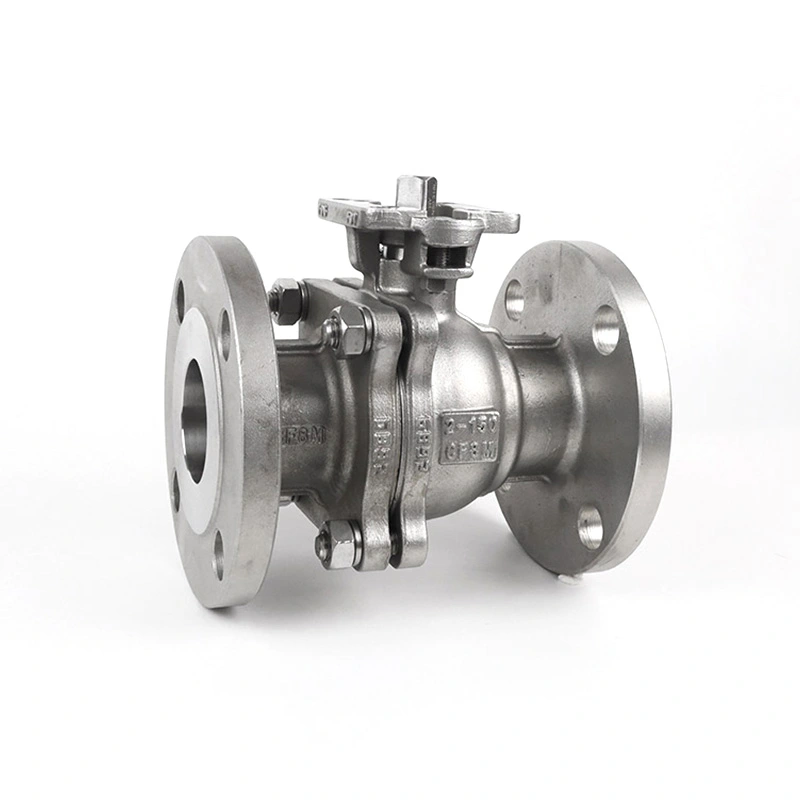

ANSI Class 150 Flanged Ball Valve na may ISO 5211 Base para sa Actuator

Para sa automated pipeline isolation, kailangang tumugma ang configuration ng valve sa piping standard, pressure class, mga dimensyon ng koneksyon at actuator interface. Ang ANSI Class 150 Flanged Ball Valve na may ISO 5211 Base para sa Actuator ay pinagsasama ang isang Class 150 na flanged na koneksyon sa isang ISO 5211 mounting interface, na nagpapahintulot sa balbula na i-configure para sa manual na operasyon o part-turn pneumatic at electric actuation. Ang aktwal na kumbinasyon ng balbula at actuator ay dapat piliin ayon sa kinakailangang metalikang kuwintas, mga kondisyon ng pagpapatakbo at pagsasaayos ng pipeline.

Gumagawa ang Shangtai ng mga industrial ball valve sa Wenzhou, Zhejiang, China. Saklaw ng produksyon ang machining, assembly at pressure testing, na may mga materyal at dimensional na kinakailangan na sinuri ayon sa naaangkop na detalye ng produkto. Maaaring suriin ang mga guhit, kinakailangan sa materyal at impormasyon ng actuator kapag kinakailangan ang isang partikular na configuration ng balbula.

Pangunahing Dimensyon

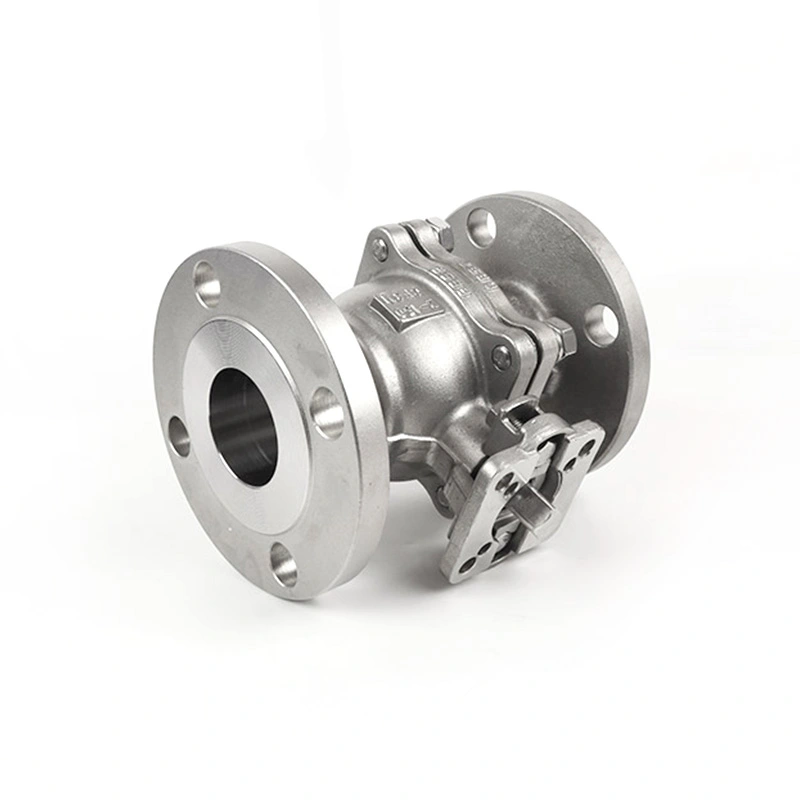

Konstruksyon ng Valve at Interface ng Actuator

Gumagamit ang balbula ng flanged body para sa koneksyon sa mga katugmang RF pipeline flanges. Ang 316 stainless steel body, F316 ball at F316 stem na nakalista sa pangunahing detalye ay nagbibigay ng pangunahing configuration ng materyal, habang ang RPTFE seat ay inilaan para sa mga application kung saan ang seat material ay tugma sa operating medium at temperatura.

Ang ISO 5211 mounting base ay nagbibigay ng standardized na interface para sa pag-attach ng mga katugmang part-turn actuator o isang intermediate mounting arrangement. Tinukoy ng ISO 5211 ang actuator attachment flange at mga dimensyon ng driving-component, kaya ang interface ng actuator ay dapat na itugma sa laki ng valve mounting at kinakailangang operating torque sa halip na piliin lamang ayon sa laki ng balbula.

Para sa automated na serbisyo, ang valve torque, actuator output, mounting interface, rotation direction at available power o air supply ay dapat kumpirmahin lahat bago ang assembly. Ang mga switch ng limitasyon, solenoid valve, positioner at iba pang control accessory ay maaaring mapili ayon sa automation system.

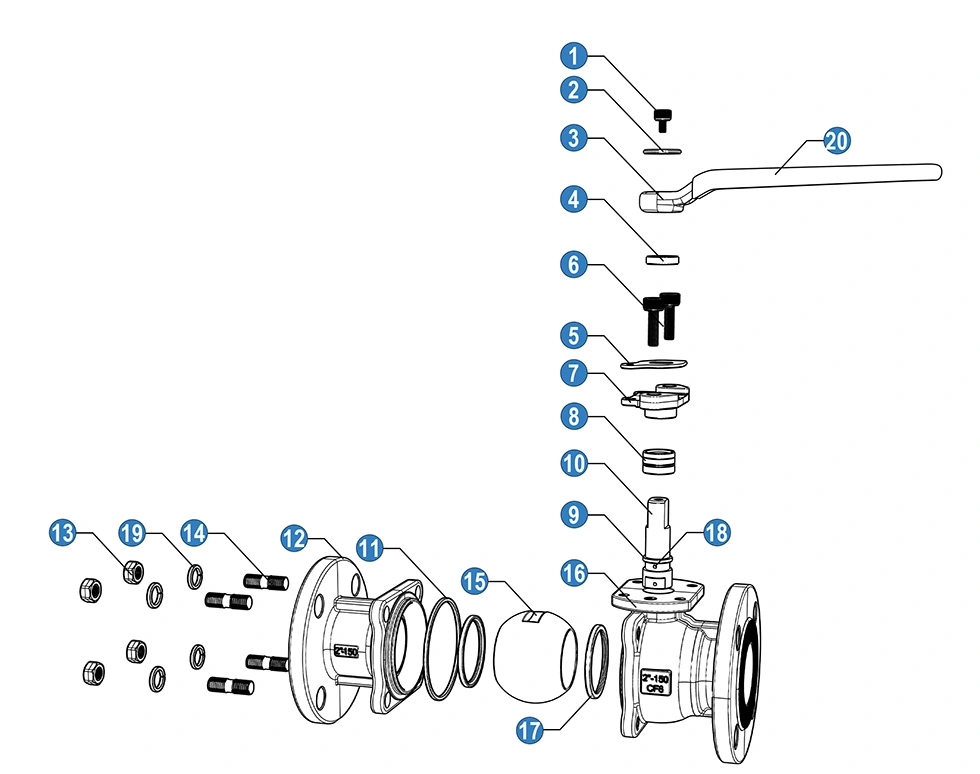

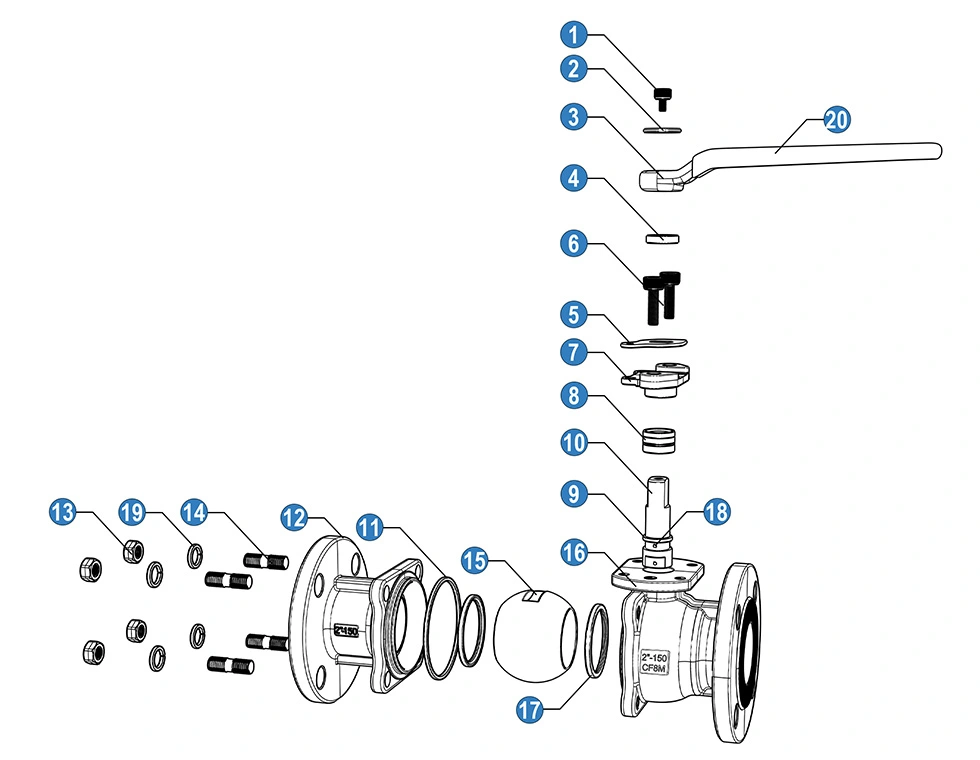

Mga Materyales at Component Configuration

Ang listahan ng bahagi sa itaas ay kumakatawan sa isang configuration ng materyal. Nagbibigay din ang detalye ng produkto ng 316 stainless steel configuration, na nagpapahintulot sa mga nabasa na bahagi na mapili ayon sa kinakailangang corrosion resistance at mga kondisyon ng serbisyo. Dapat kumpirmahin ang pagpili ng materyal laban sa aktwal na detalye ng pagbili at mga kinakailangan sa pagiging tugma ng likido.

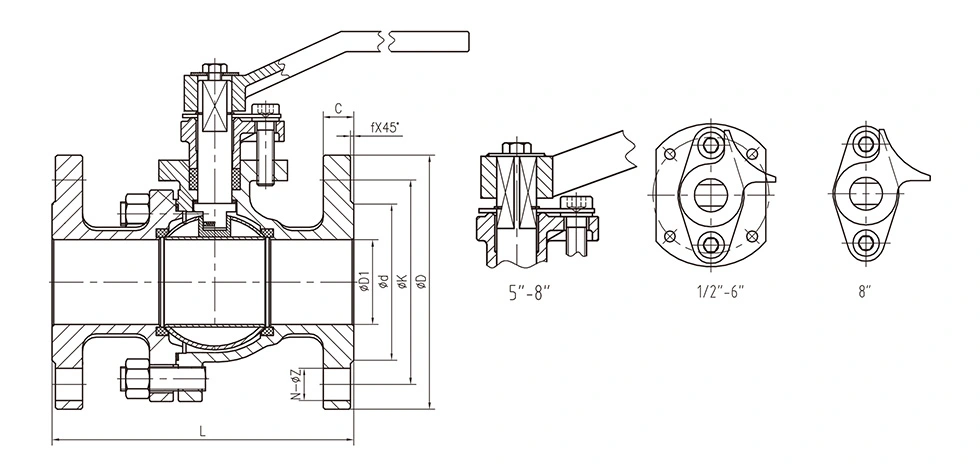

Pangkalahatang Dimensyon:

Mga Pangunahing Tampok

Class 150 Flanged Pipeline Connection

Ang RF flanged end configuration ay nagbibigay ng bolted na koneksyon sa pagitan ng valve at ng pipeline. Ang laki ng flange, pagkakaayos ng bolt-hole, uri ng nakaharap at mga kaugnay na sukat ay dapat na itugma sa flange ng mating pipeline bago i-install. Sinasaklaw ng ASME B16.5 ang mga pipe flanges at flanged fitting sa NPS 1/2 hanggang NPS 24 at kasama ang Class 150 na mga dimensyon ng flange at mga kinakailangan sa pressure-temperature.

ISO 5211 Actuator Mounting

Ang actuator mounting interface ay inilaan para sa part-turn automation. Tinutukoy ng ISO 5211 ang mga dimensyon ng interface ng attachment at mga dimensyon ng bahagi ng pagmamaneho na ginagamit upang ikonekta ang mga katugmang actuator sa mga industrial valve. Ang laki ng pag-mount at output ng actuator ay dapat na suriin kasama ng balbula na operating torque.

Hindi kinakalawang na Steel Pressure-Hangganan na mga Bahagi

Ang pangunahing detalye ay gumagamit ng ASTM A351 CF8M (316) para sa katawan, ASTM A182 F316 para sa bola at tangkay, at RPTFE para sa upuan. Ang kumbinasyon ng materyal na ito ay maaaring isaalang-alang para sa tubig, langis, gas at iba pang katugmang media kung saan ang mga napiling materyales ay nakakatugon sa mga kinakailangang kondisyon ng kemikal at temperatura.

Quarter-I-on/I-off ang Operasyon

Ang balbula ng bola ay gumagamit ng isang quarter-turn na mekanismo upang lumipat sa pagitan ng bukas at saradong mga posisyon. Pangunahing nilayon ito para sa serbisyo ng paghihiwalay sa halip na patuloy na pag-throttling. Kung kinakailangan ang regulasyon ng daloy, ang kaangkupan ng balbula, upuan at mga kondisyon ng pagpapatakbo ay dapat suriin bago pumili.

Antistatic na Konstruksyon

Kasama sa mga listahan ng materyal ang isang antistatic device para sa configuration ng balbula. Kung saan ang antistatic na pagganap ay kinakailangan ng application, ang kumpletong detalye ng balbula at naaangkop na mga kinakailangan sa pagsubok ay dapat kumpirmahin kasama ng dokumentasyon ng order.

Mga Karaniwang Aplikasyon

Paggamot ng Tubig:Angkop para sa paghihiwalay ng mga katugmang linya ng tubig, kagamitan sa proseso at mga skid sa paggamot kung saan kinakailangan ang isang flanged na koneksyon.

Mga Sistema ng Langis at Gas:Naaangkop sa mga tugmang pipeline ng langis at gas at kagamitan kapag ang mga materyales sa balbula, klase ng presyon at pagsasaayos ng sealing ay nakakatugon sa mga kinakailangan sa serbisyo.

Pagproseso ng Kemikal:Maaaring gamitin para sa proseso-fluid isolation kapag ang katawan, bola, tangkay, upuan at gasket na materyales ay chemically compatible sa medium.

Kagamitang Pang-industriya na Proseso:Ang actuator mounting interface ay nagbibigay-daan sa balbula na maisama sa mga automated skid, manifold at kagamitan na nangangailangan ng remote open/close control.

Pangkalahatang Pipeline Isolation:Angkop para sa mga pang-industriyang piping system na nangangailangan ng Class 150 flanged ball valve at manu-mano o awtomatikong shut-off na operasyon.

Pagpili ng Actuator

Ang pagpili ng actuator ay dapat na nakabatay sa kinakailangang operating torque ng balbula kaysa sa nominal na sukat ng tubo lamang. Ang laki ng balbula, materyal ng upuan, presyon ng pagkakaiba, daluyan, temperatura at dalas ng pagpapatakbo ay maaaring makaapekto sa lahat ng kinakailangan ng metalikang kuwintas.

Para sa pneumatic actuation, kumpirmahin ang available na air pressure, actuator output torque, fail position at control accessories. Para sa electric actuation, suriin ang kinakailangang torque, power supply, operating cycle at mga kinakailangan sa feedback. Ang ISO 5211 mounting interface ay dapat ding tumutugma sa napiling actuator at coupling arrangement.

Mga Pagsasaalang-alang sa Pagpili at Pag-install

Bago mag-order, kumpirmahin ang nominal na laki, Class 150 pressure class, flange dimensions, RF facing, operating pressure, temperatura, medium at kinakailangang body at trim na materyales. Para sa mga awtomatikong balbula, ibigay ang uri ng actuator, kinakailangang torque, mounting interface at mga kinakailangan sa kontrol.

Bago i-install, siyasatin ang mga flange na mukha at dulo ng balbula para sa pinsala o kontaminasyon. Ihanay nang tama ang mating flanges at higpitan ang mga bolts nang pantay-pantay gamit ang angkop na gasket at ang naaangkop na pamamaraan sa pag-install. Iwasang pilitin ang pipeline sa pagkakahanay sa pamamagitan ng valve body.

Pagkatapos ng pag-install ng actuator, i-verify ang direksyon ng pag-ikot at mga bukas/isara na limitasyon bago ilagay ang balbula sa serbisyo. Ang mga mabibigat na actuator o gearbox ay dapat na sapat na suportado kung saan kinakailangan upang ang labis na mga panlabas na load ay hindi mailipat sa valve mounting interface.

Mga Pag-iingat sa Paggamit

Patakbuhin ang balbula sa loob ng tinukoy na mga limitasyon ng presyon at temperatura. Ang halaga ng 285PSI sa talahanayan ng produkto ay hindi dapat ituring bilang isang unibersal na pinapahintulutang presyon para sa bawat laki at temperatura; dapat kumpirmahin ang naaangkop na rating ng presyon-temperatura para sa aktwal na pagsasaayos.

I-flush ang pipeline bago i-commissioning upang mabawasan ang posibilidad ng mga debris na pumasok sa balbula at masira ang upuan o mga ibabaw ng sealing.

Huwag gamitin ang ball valve para sa tuluy-tuloy na pag-throttling maliban kung ang application ay teknikal na nasuri para sa napiling upuan at mga kondisyon sa pagpapatakbo.

Bago ang pagpapanatili, ihiwalay at i-depress ang pipeline at kumpirmahin na ang balbula ay ligtas sa serbisyo. Para sa mga automated valve, idiskonekta o ihiwalay ang actuator power o control source ayon sa kinakailangan ng naaangkop na pamamaraan sa pagpapanatili.

Quality Inspection at Documentation

Maaaring saklawin ng production inspection ang pag-verify ng materyal, dimensional na inspeksyon, body assembly at pressure testing ayon sa naaangkop na produkto at mga kinakailangan sa order. Ginagamit ang API 598 para sa inspeksyon ng balbula at mga kinakailangan sa pagsubok, habang ang ASME B16.34 ay tumutugon sa mga nauugnay na disenyo ng balbula, temperatura ng presyon at mga kinakailangan sa dimensional.

Para sa mga proyektong nangangailangan ng traceability, ang materyal na grado, detalye ng balbula, mga kinakailangan sa pagsubok at pagsasaayos ng actuator ay dapat kumpirmahin bago ang produksyon. Maaaring suriin ng Shangtai ang mga teknikal na guhit at impormasyon ng aplikasyon kapag ang isang proyekto ay nangangailangan ng isang partikular na balbula at pagsasaayos ng automation.

FAQ

1. Para saan ang ANSI Class 150 Flanged Ball Valve na may ISO 5211 Base para sa Actuator?

Ang ANSI Class 150 Flanged Ball Valve na may ISO 5211 Base para sa Actuator ay ginagamit para sa on/off isolation sa mga industrial piping system kung saan kinakailangan ang Class 150 flanged connection at part-turn actuator interface. Maaari itong i-configure para sa manu-manong operasyon o awtomatikong kontrol depende sa laki ng balbula, operating torque at mga kinakailangan ng system.

2. Ano ang pagkakaiba sa pagitan ng Class 150 na rating at ang pinakamataas na presyon na nakalista sa talahanayan?

Ang Class 150 ay isang pressure class designation, habang ang nakalistang 285PSI ay isang product-specific maximum pressure value. Ang pinapahintulutang presyon ng pagtatrabaho ay dapat kumpirmahin ayon sa laki ng balbula, materyal, temperatura at ang naaangkop na rating ng presyon-temperatura sa halip na ipagpalagay na ang isang halaga ng presyon ay nalalapat sa bawat kondisyon ng pagpapatakbo.

3. Aling actuator ang maaaring i-install sa balbula?

Ang mga pneumatic at electric part-turn actuator ay maaaring isaalang-alang kapag ang kanilang mounting interface at output torque ay tumugma sa balbula. Ang hydraulic actuation ay maaari ding isaalang-alang para sa isang angkop na pagsasaayos. Dapat kasama sa pagpili ng actuator ang torque, rotation, power o air supply at mga kinakailangan sa kontrol.

4. Bakit ginagamit ang RPTFE para sa valve seat?

Tinukoy ang RPTFE bilang materyal ng upuan sa ibinigay na configuration ng produkto. Ang pagiging angkop nito ay depende sa operating medium, pressure at temperatura. Kung ang aplikasyon ay nagsasangkot ng mga agresibong kemikal o temperatura sa labas ng nakasaad na hanay, ang upuan at mga materyales sa sealing ay dapat suriin bago pumili.

5. Ano ang dapat kumpirmahin bago mag-order ng flanged ball valve?

Kumpirmahin ang laki ng balbula, Class 150 rating, flange standard at nakaharap, medium, pressure, temperatura, kumbinasyon ng materyal at paraan ng pagpapatakbo. Para sa isang awtomatikong balbula, ang uri ng actuator, torque, ISO 5211 mounting size at mga kinakailangan sa kontrol ay dapat ding ibigay.

6. Maaari bang baguhin ang materyal ng balbula mula sa 316 hindi kinakalawang na asero?

Ang iba pang mga pagsasaayos ng materyal ay maaaring isaalang-alang ayon sa aplikasyon. Ang pagpili ng materyal ay dapat isaalang-alang ang mga kondisyon ng kaagnasan, presyon, temperatura at pagiging tugma sa gumaganang daluyan. Ang panghuling materyal sa katawan, bola, tangkay at upuan ay dapat kumpirmahin sa detalye ng produkto bago ang produksyon.
