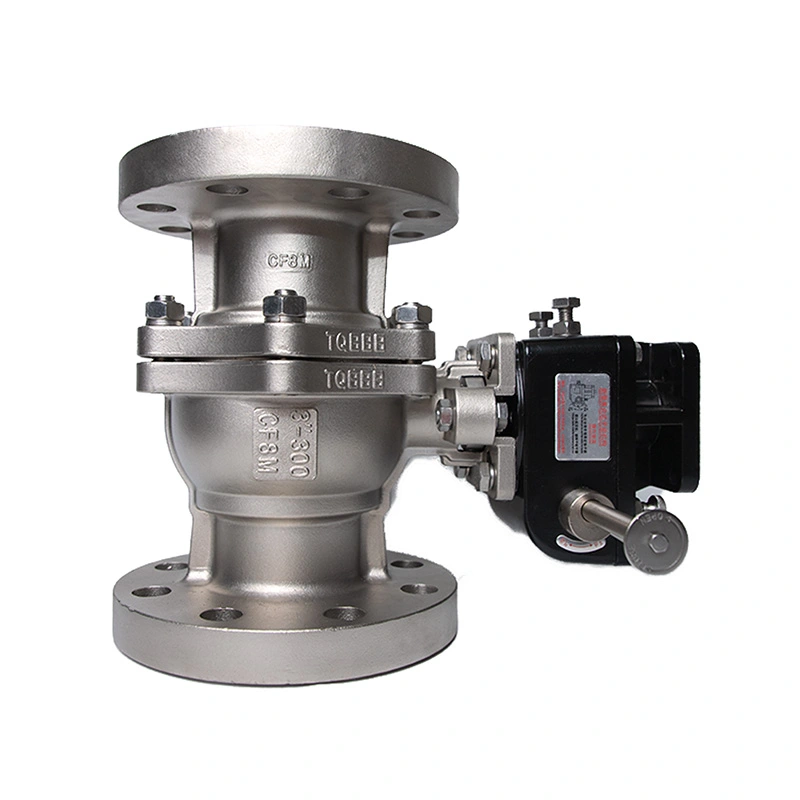

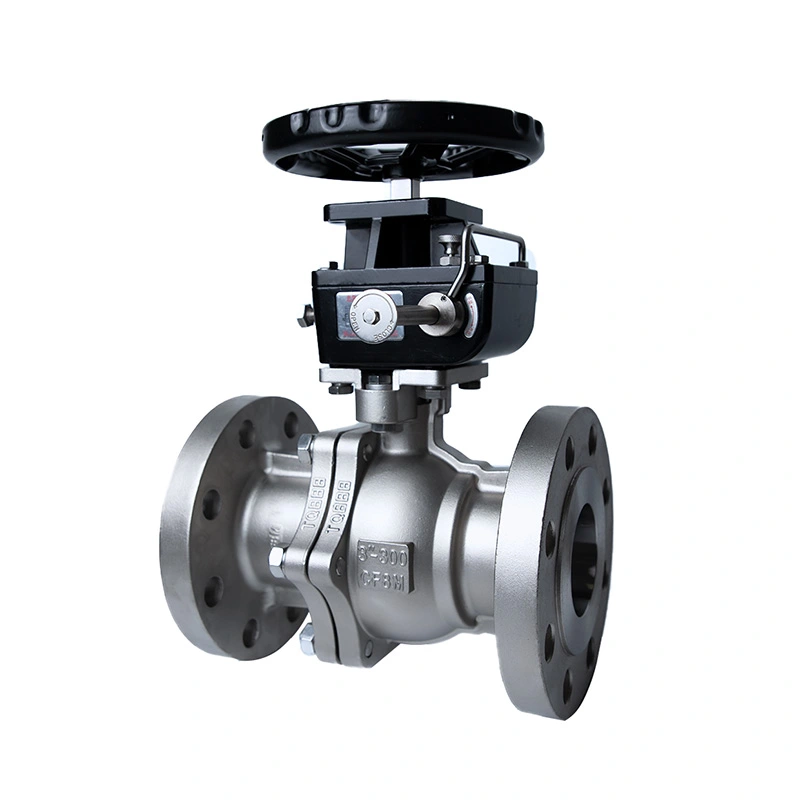

ANSI 300LB Flanged Ball Valve na may ISO 5211 Base para sa Actuator

Ang ANSI 300LB Flanged Ball Valve na may ISO 5211 Base para sa Actuator ay na-configure para sa industrial pipeline isolation kung saan kinakailangan ang Class 300 flanged valve at actuator-ready na operasyon. Ang hindi kinakalawang na asero na hangganan ng presyon at panloob na mga bahagi ay tinukoy para sa nakalistang hanay ng presyon at temperatura, habang ang pagsasaayos ng balbula ay maaaring itugma sa manual, pneumatic, o electric na operasyon ayon sa aplikasyon.

Gumagawa ang Shangtai ng mga industrial ball valve sa Wenzhou, Zhejiang, China, na may machining, assembly, pressure testing, inspeksyon, at huling paghahanda na isinasagawa ayon sa naaangkop na mga kinakailangan sa produkto. Para sa mga order ng proyekto, mga sukat ng balbula, mga pagsasaayos ng materyal, mga kinakailangan sa actuator, mga guhit, at teknikal na dokumentasyon ay maaaring makumpirma bago ang produksyon.

Pangunahing Dimensyon

Konstruksyon ng Balbula at Pagpili ng Materyal

Ang balbula ay gumagamit ng isang hindi kinakalawang na asero na katawan na may ASTM A351 CF8M (316) na konstruksyon, habang ang bola at tangkay ay tinukoy bilang ASTM A182 F316. Ang mga materyales na ito ay nagbibigay ng pare-parehong hindi kinakalawang na asero na pagsasaayos para sa hangganan ng presyon at mga pangunahing basang bahagi. Ang upuan ng RPTFE, na binubuo ng PTFE na may 15% na tagapuno, ay pinili para sa nakasaad na hanay ng pagpapatakbo at dapat kumpirmahin laban sa aktwal na daluyan ng proseso at temperatura bago mag-order.

Hindi kinakalawang na asero na Katawan

Ang ASTM A351 CF8M (316) na katawan ay bumubuo sa pangunahing istraktura na naglalaman ng presyon ng balbula. Ang konstruksyon na hindi kinakalawang na asero ay maaaring isaalang-alang para sa pang-industriyang media kung saan ang pagkakatugma ng materyal at paglaban sa kaagnasan ay mahalagang mga kadahilanan sa pagpili.

316 Ball at Stem

Ang bola at tangkay ay gumagamit ng ASTM A182 F316 na materyal ayon sa nakalistang configuration. Ang bola ay nagbibigay ng quarter-turn flow-control element, habang inililipat ng stem ang operating torque mula sa handle o actuator patungo sa bola.

Upuan ng RPTFE

Ang upuan ng RPTFE ay nagbibigay ng sealing interface sa paligid ng bola. Ang pagpili ng upuan ay dapat suriin ayon sa medium, operating temperature, pressure, at mga kinakailangang kondisyon ng serbisyo dahil ang pagkakatugma ng upuan ng balbula ay maaaring mag-iba sa pagitan ng iba't ibang mga likido sa proseso.

Class 300 Flanged Ball Valve Configuration

Ang configuration ng Class 300 ay inilaan para sa mga sistema ng piping na nangangailangan ng mas mataas na klase ng presyon kaysa Class 150. Ang nakalistang maximum na presyon ay 740PSI, ngunit ang pinapahintulutang presyon ng pagtatrabaho ay hindi dapat matukoy mula sa nominal na klase lamang. Ang aktwal na kakayahan sa presyon ay nakasalalay sa laki ng balbula, materyal, temperatura, at ang naaangkop na rating ng presyon-temperatura.

Ang RF flanged ends ay nagbibigay ng bolted na koneksyon sa pagtutugma ng pipeline flanges. Sa panahon ng pagpili, ang nominal na laki ng tubo, mga dimensyon ng flange, klase ng presyon, uri ng nakaharap, pag-aayos ng gasket, detalye ng bolt, at magagamit na espasyo sa pag-install ay dapat suriin lahat laban sa sistema ng piping.

ISO 5211 Actuator Mounting

Ang ANSI 300LB Flanged Ball Valve na may ISO 5211 Base para sa Actuator ay maaaring i-configure para sa awtomatikong operasyon sa pamamagitan ng ISO 5211 mounting interface nito. Ang actuator ay dapat piliin ayon sa valve operating torque at aktwal na mga kondisyon ng serbisyo sa halip na sa laki ng balbula lamang.

Maaaring isaalang-alang ang mga pneumatic at electric actuator para sa awtomatikong on/off control. Depende sa control system, maaaring kailanganin ang mga karagdagang bahagi gaya ng solenoid valve, limit switch, position feedback device, o positioner. Ang magagamit na mounting interface, actuator torque, rotation angle, power o air supply, at control signal ay dapat kumpirmahin bago ang assembly.

Manu-manong Operasyon

Maaaring gamitin ang manu-manong operasyon kung saan lokal na pinapatakbo ang balbula at hindi kinakailangan ang awtomatikong kontrol. Ang paraan ng pagpapatakbo ay dapat piliin ayon sa laki ng balbula, posisyon ng pag-install, dalas ng pagpapatakbo, at kinakailangang metalikang kuwintas ng pagpapatakbo.

Pneumatic Actuation

Ang pneumatic actuation ay angkop para sa mga system kung saan available ang compressed air at kinakailangan ang mabilis na quarter-turn operation. Ang actuator torque ay dapat magsama ng naaangkop na allowance para sa mga kondisyon ng pagpapatakbo ng balbula at alitan sa upuan.

Electric Actuation

Maaaring gamitin ang electric actuation kapag ang balbula ay kailangang isama sa isang electrical control system. Dapat kumpirmahin ang boltahe, duty cycle, torque, mga limitasyon sa paglalakbay, mga kinakailangan sa feedback, at kapaligiran sa panahon ng pagpili ng actuator.

Proseso ng Produksyon

1. Teknikal na Pagkumpirma

Bago ang produksyon, sinusuri ang kinakailangang laki ng balbula, Class 300 rating, body at trim materials, working medium, temperatura, configuration ng upuan, mga sukat ng koneksyon, paraan ng pagpapatakbo, at mga kinakailangan sa actuator. Maaaring suriin ang mga guhit at teknikal na detalye kapag ang balbula ay bahagi ng isang mas malaking piping o automation na proyekto.

2. Paghahanda at Inspeksyon ng Materyal

Ang mga papasok na materyales at biniling bahagi ay sinusuri ayon sa naaangkop na mga kinakailangan sa produksyon at inspeksyon. Maaaring suriin ang pagkakakilanlan ng materyal, mga dimensyon, kondisyon sa ibabaw, at pagsuporta sa dokumentasyon ng materyal para sa mga order na nangangailangan ng traceability.

3. CNC Machining

Ginagamit ang CNC machining para sa mga interface ng valve body, flange surface, ball at stem component, sealing area, bolt hole, at iba pang precision feature. Mahalaga ang dimensional na kontrol para sa pagpapanatili ng wastong pagkakahanay sa pagitan ng katawan ng balbula, koneksyon ng pipeline, at mga bahagi ng pagpapatakbo.

4. Paghahanda ng Bahagi

Ang mga balbula ng balbula, mga sealing surface, tangkay, upuan, packing, gasket, fastener, at iba pang mga bahagi ay inihanda bago ang pagpupulong. Ang mga kinakailangan sa pagtatapos at paglilinis ng ibabaw ay nakasalalay sa materyal at nilalayon na aplikasyon.

5. Assembly at In-Process na Inspeksyon

Ang mga panloob na bahagi ay binuo ayon sa tinukoy na pagsasaayos. Maaaring kabilang sa mga tseke ang pag-align ng stem, paggalaw ng bola, pag-install ng bahagi ng sealing, mga dimensyon ng flange, body assembly, at mga dimensyon ng interface ng pag-mount ng actuator.

6. Presyon at Pagsusuri sa Paggana

Ang mga natapos na balbula ay sumasailalim sa naaangkop na shell pressure at mga pagsusuri sa pagtagas ng upuan. Ang pagpapaandar ng function, mga kundisyong nauugnay sa torque, hitsura, pagmamarka, at iba pang tinukoy na mga item sa inspeksyon ay sinusuri din bago ilabas.

7. Pangwakas na Inspeksyon at Packaging

Sinasaklaw ng panghuling inspeksyon ang pagkakakilanlan ng produkto, mga kinakailangang dokumento, kondisyon ng balbula, mga proteksiyon na takip, accessories, at packaging. Ang mga flange na mukha at iba pang nakalantad na ibabaw ng koneksyon ay dapat protektahan sa panahon ng transportasyon upang mabawasan ang panganib ng paghawak ng pinsala.

Mga Karaniwang Aplikasyon

Paggamot ng Tubig at Utility Piping

Ginagamit para sa paghihiwalay sa mga kagamitan sa paggamot ng tubig, mga pipeline ng utility, mga pumping system, at mga kaugnay na aplikasyon ng tubig sa industriya kapag ang mga napiling materyales ay tugma sa medium ng serbisyo.

Mga Sistema ng Langis at Gas

Naaangkop sa paghihiwalay ng pipeline at mga koneksyon ng kagamitan sa mga sistema ng langis at gas kung saan ang klase ng presyon, detalye ng materyal, pagsasaayos ng upuan, at mga naaangkop na pamantayan ay nakakatugon sa mga kinakailangan ng proyekto.

Pagproseso ng Kemikal

Maaaring tukuyin para sa katugmang media ng proseso ng kemikal. Ang pagpili ng materyal ay dapat isaalang-alang ang kemikal na komposisyon, konsentrasyon, temperatura, presyon, at mga potensyal na epekto sa katawan, bola, tangkay, at upuan.

Power at Industrial Process Systems

Ang flanged na koneksyon at Class 300 na configuration ay ginagawang angkop ang balbula na ito para sa napiling industriyal na proseso, utility, at power-system piping kung saan kinakailangan ang mga bolted na koneksyon sa pipeline at quarter-turn isolation.

Mga Pagsasaalang-alang sa Pagpili at Pag-install

Ang pagpili ng balbula ay dapat magsimula sa aktwal na mga kondisyon ng pagpapatakbo sa halip na ang nominal na sukat ng tubo lamang. Ang sumusunod na impormasyon ay dapat kumpirmahin bago mag-order:

Katamtaman:Kilalanin ang likido at suriin ang pagiging tugma nito sa katawan, bola, tangkay, upuan, packing, at gasket na materyales.

Presyon at Temperatura:Kumpirmahin ang normal at maximum na operating pressure, hanay ng temperatura, pagbabagu-bago ng presyon, at naaangkop na mga rating ng pressure-temperature.

Koneksyon ng Flange:Itugma ang laki ng valve flange, Class 300 rating, RF facing, bolt-hole arrangement, uri ng gasket, at pipeline flange na sukat.

Configuration ng Daloy at Port:Kumpirmahin kung kailangan ang full-port o reduced-port construction batay sa flow capacity, pressure drop, at piping requirements.

Actuator:Para sa mga automated valve, ibigay ang kinakailangang operating torque, uri ng actuator, power o air supply, control signal, at mga kinakailangan sa feedback.

Pag-install:Ang mga flanges ng pipeline ay dapat na maayos na nakahanay bago i-bolting. Ang balbula ay hindi dapat pilitin sa posisyon upang mabayaran ang misalignment ng tubo, at ang balbula ay dapat manatili sa loob ng tinukoy nitong mga limitasyon sa presyon at temperatura sa panahon ng operasyon.

Pagsubok at Dokumentasyon

Maaaring kabilang sa inspeksyon ng balbula ang pagsubok sa presyon ng shell, pagsusuri sa pagtagas ng upuan, inspeksyon ng dimensional, mga tseke sa pagpapatakbo, visual na inspeksyon, at pag-verify ng pagmamarka ayon sa naaangkop na mga kinakailangan sa order. Tinukoy ang API 598 para sa pagsubok at inspeksyon ng balbula na ito.

Maaaring ibigay ang teknikal na dokumentasyon ayon sa pagsasaayos ng produkto at mga kinakailangan sa proyekto. Maaaring kasama sa mga available na dokumento ang mga datasheet ng produkto, mga dimensyon na guhit, materyal na impormasyon, mga talaan ng inspeksyon, at naaangkop na dokumentasyon ng pagsubok.

FAQ

Q1: Para saan ang ANSI 300LB Flanged Ball Valve na may ISO 5211 Base para sa Actuator?

Ang ANSI 300LB Flanged Ball Valve na may ISO 5211 Base para sa Actuator ay ginagamit para sa industrial pipeline isolation at automated on/off fluid control. Ito ay angkop para sa tugmang tubig, langis, gas, kemikal, utility, at mga aplikasyon sa prosesong pang-industriya sa loob ng tinukoy na mga limitasyon ng presyon, temperatura, at materyal.

Q2: Nangangahulugan ba ang Class 300 na ang balbula ay palaging gumagana sa 300 psi?

Hindi. Ang Class 300 ay isang pagtatalaga ng klase ng presyon sa halip na isang nakapirming halaga ng presyon sa psi. Ang pinapahintulutang presyur sa pagtatrabaho ay nag-iiba-iba sa materyal ng balbula, laki, temperatura ng pagpapatakbo, at ang naaangkop na rating ng presyon-temperatura.

Q3: Paano dapat piliin ang actuator?

Ang actuator ay dapat piliin ayon sa kinakailangang operating torque ng balbula, mga kondisyon ng serbisyo, dalas ng pagpapatakbo, at mga kinakailangan sa kontrol. Para sa pneumatic o electric actuation, dapat ding suriin ang mounting interface at actuator specifications bago ang assembly.

Q4: Anong materyal sa upuan ang ibinibigay sa balbula na ito?

Ang nakalistang configuration ay gumagamit ng RPTFE (PTFE+15%fv) bilang material ng upuan. Maaaring isaalang-alang ang ibang mga configuration ng upuan o sealing kapag nangangailangan ng ibang materyal ang iba't ibang kondisyon ng media o temperatura.

Q5: Maaari bang ibigay ang balbula ng pneumatic o electric actuator?

Oo. Ang balbula ay maaaring i-configure para sa manu-manong operasyon o ibinibigay sa katugmang pneumatic o electric actuation. Ang pagpili ng actuator ay dapat kumpirmahin ayon sa laki ng balbula, operating torque, paraan ng kontrol, at mga kinakailangan sa pag-install.

Q6: Anong impormasyon ang dapat ibigay kapag humihiling ng quotation?

Kasama sa kapaki-pakinabang na impormasyon ang laki ng balbula, klase ng presyon, medium, presyon ng pagpapatakbo, temperatura, materyal ng katawan, materyal ng upuan, mga kinakailangan sa flange, paraan ng pagpapatakbo, mga detalye ng actuator, dami, at anumang kinakailangang mga guhit o teknikal na pamantayan.

Q7: Maaari bang magbigay ng mga teknikal na guhit at materyal na dokumento?

Oo. Maaaring ibigay ang mga drawing ng produkto, dimensional na impormasyon, mga detalye ng materyal, mga rekord ng inspeksyon, at iba pang naaangkop na teknikal na dokumento ayon sa configuration ng balbula at mga kinakailangan ng proyekto.
