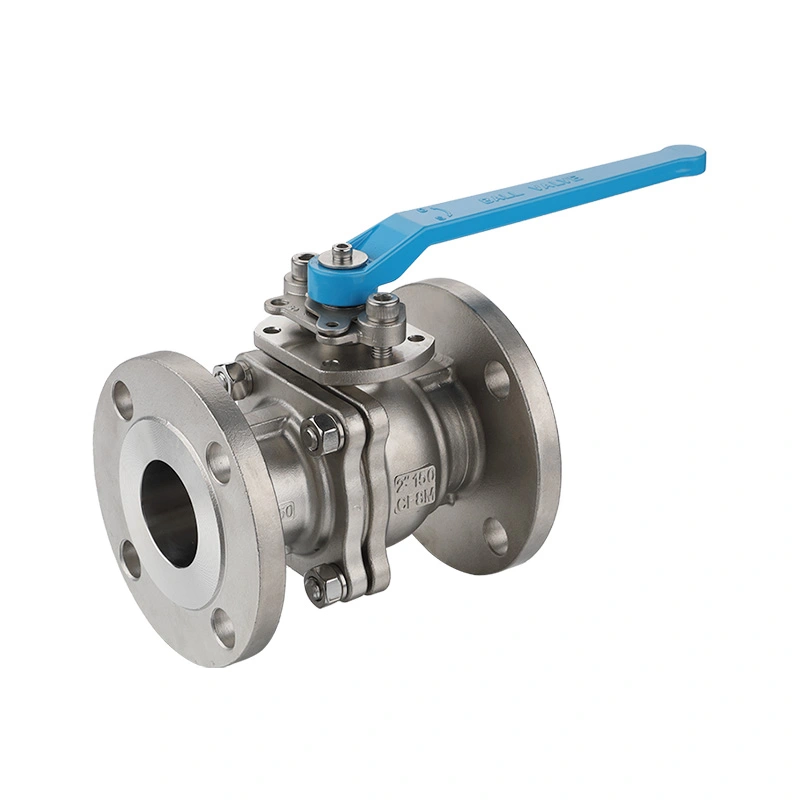

ANSI 150LB Stainless Steel Flanged Ball Valve

Ang ANSI 150LB Stainless Steel Flanged Ball Valve ay isang stainless steel ball valve na may flanged end connections, na idinisenyo para sa mga piping system gamit ang ASME Class 150 pressure class. Gumagamit ito ng quarter-turn rotating ball upang simulan o ihinto ang daloy ng mga katugmang likido at karaniwang ginagamit para sa on/off na paghihiwalay sa mga industriyal na piping system.

Ang ANSI 150LB ay tumutukoy sa klase ng presyon ng ASME Class 150. Ang aktwal na pinapahintulutang presyon ng pagtatrabaho ay nakasalalay sa laki ng balbula, materyal, temperatura ng pagpapatakbo at naaangkop na rating ng presyon-temperatura. Ang stainless steel construction ay nagbibigay ng corrosion-resistant valve body at maaaring tukuyin gamit ang mga materyales tulad ng 304 o 316 stainless steel ayon sa application.

Ang flanged na koneksyon ay nagbibigay-daan sa balbula na direktang i-bolt sa tumutugmang pipeline flanges, na nagbibigay ng praktikal na paraan ng koneksyon para sa mga pang-industriyang sistema ng piping at pinapadali ang inspeksyon o pagpapanatili sa hinaharap. Ang mekanismo ng ball valve ay nagbibigay ng mabilis na quarter-turn operation para sa pagbubukas at pagsasara ng pipeline.

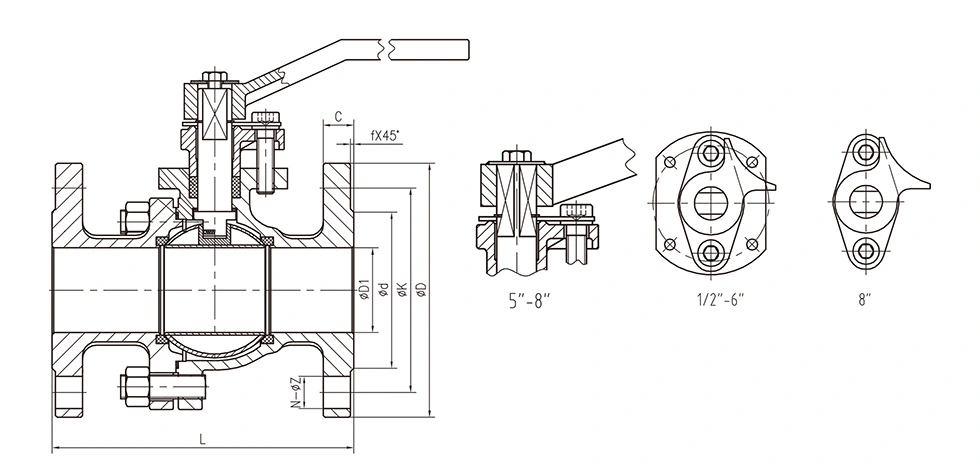

Pangunahing Dimensyon

Pangkalahatang Dimensyon:

Mga Aplikasyon sa Industriya

Ang aming ANSI 150LB Stainless Steel Flanged Ball Valve ay gumagamit ng isang natatanging three-stage stem sealing system, na na-optimize para sa high-cycle na operasyon, pagbabagu-bago ng presyon at may katamtamang gas na mga kondisyon sa pagtatrabaho. Naghahatid ito ng zero-leakage stability at natitirang pagganap laban sa pagkapagod para sa magkakaibang mga sistema ng likidong pang-industriya:

Industriya ng Petroleum at Kemikal

Angkop para sa mga pipeline ng proseso, mga linya ng sangay at light fuel gas transmission. Ang multi-stage stem seal ay mapagkakatiwalaan pinipigilan ang pagtagas ng nasusunog at sumasabog na media sa ilalim ng pabagu-bagong presyon.

Mga Espesyal na Sistema ng Gas

Tamang-tama para sa mga high-pressure na loop ng nitrogen, oxygen, hydrogen at compressed air, na malawakang ginagamit sa laser cutting gas supply, gas station at madalas na start-stop na mga pipeline ng gas.

Power at Thermal Engineering

Naaangkop sa mga pipeline ng utility ng planta at mga linya ng auxiliary fluid. Ito ay lumalaban sa pagtanda ng seal na dulot ng paghahalili temperatura at presyon, tinitiyak ang pangmatagalang matatag na operasyon.

Industriya ng Pharmaceutical at Fine Chemical

Nagbibigay ng mahigpit na paghihiwalay para sa kinakaing unti-unti at dalisay na mga likido sa proseso. Ang disenyo ng bidirectional sealing ay umiiwas sa medium pagtagas at panlabas na kontaminasyon, nakakatugon sa mataas na mga pamantayan sa kaligtasan at sanitary.

Pangkalahatang Industrial at Hydraulic System

Perpekto para sa mga pressure test bench at automated fluid equipment. Mahusay na anti-fatigue performance adapts to madalas na switching at pulso pressure working scenario.

Bakit Pumili ng Shanghai?

Eksklusibong 3-Stage Stem Sealing System

Nilagyan ng pyramidal self-tightening primary seal, Viton O-ring secondary seal at Belleville spring-loaded V-ring tersiyaryong selyo. Ang self-enhancing sealing performance nito ay nagbabayad para sa pagkasira at thermal deformation, na inaalis ang stem pagtagas sa panahon ng pangmatagalang high-cycle na operasyon.

Istruktura ng Proteksyon na Dalawahan-Direksiyon

Pinipigilan ng na-upgrade na sealing system ang panloob na medium leakage at hinaharangan ang panlabas na alikabok, kahalumigmigan at mga dumi mula sa pagpasok sa balbula, epektibong nagpapahaba ng buhay ng serbisyo at nagpapababa ng mga gastos sa pagpapanatili.

Standardized American Standard Production

Ginawa at nasubok ayon sa API 608 / ISO 17292, ASME B16.34 at API 598. Sumusunod sa ASME B16.5 (flange) at ASME B16.10 (harapan) na mga pamantayan, na tinitiyak ang ganap na pagkakatugma sa mga pandaigdigang proyektong pang-industriya.

Anti-Fatigue at Ligtas na Istraktura

Ang reinforced valve body ay lumalaban sa pulso pressure at matinding pressure shocks nang walang deformation. Built-in na anti-blowout ang istraktura ng stem ay nag-aalis ng mga panganib sa kaligtasan ng sobrang presyon.

Static-Conductive Anti-Static na Disenyo

May kasamang propesyonal na anti-static na istraktura na patuloy na nagsasagawa ng static na kuryente na nabuo sa pamamagitan ng friction sa pagitan ng daluyan at panloob na mga bahagi. Iniiwasan nito ang static na akumulasyon at mga panganib sa spark, na tinitiyak ang ligtas na operasyon para sa nasusunog, sumasabog at may gas na medium na mga pipeline, na sumusunod sa mga detalye ng kaligtasan sa industriya.

Mababang Pagpapanatili at Cost-Effective

Na-optimize para sa madalas na paglipat ng mga senaryo na may mahusay na anti-fatigue na pagganap. Binabawasan nito ang downtime ng kagamitan at dalas ng pagpapalit, pagputol ng pangmatagalang gastos sa pagpapatakbo kumpara sa mga ordinaryong single-seal valve.

Eksklusibong Suporta sa Serbisyo

Suportahan ang laser customized na logo at disenyo ng packaging

Magbigay ng mga serbisyo ng OEM/ODM

Ganap na siniyasat bago umalis sa pabrika, na may nakalakip na ulat ng inspeksyon sa kalidad

Mga opsyonal na karagdagang serbisyo gaya ng Collision protection at sea freight reinforced packaging

FAQ

1. Ano ang ibig sabihin ng ANSI 150LB para sa isang hindi kinakalawang na asero na flanged ball valve?

Ang ANSI 150LB ay tumutukoy sa klase ng presyon ng ASME Class 150 na ginagamit para sa balbula at sa flanged na koneksyon nito. Ang aktwal na pinapahintulutang presyon ng pagtatrabaho ay nakasalalay sa laki ng balbula, materyal, temperatura ng pagpapatakbo at naaangkop na rating ng presyon-temperatura.

2. Anong mga pamantayan ng flange ang magagamit para sa ball valve na ito?

Maaaring mapili ang mga pamantayan ng flange ayon sa sistema ng pipeline at mga kinakailangan sa proyekto. Maaaring kabilang sa mga karaniwang configuration ang ASME B16.5 flanges, habang ang iba pang mga flange standard ay maaaring isaalang-alang para sa mga partikular na aplikasyon.

3. Anong mga materyales na hindi kinakalawang na asero ang maaaring gamitin para sa balbula?

Kasama sa mga karaniwang materyales sa katawan ang 304 at 316 na hindi kinakalawang na asero, na may partikular na grado na pinili ayon sa gumaganang daluyan, temperatura, presyon at mga kondisyon ng kaagnasan. Ang iba pang mga kumbinasyon ng materyal ay maaaring makuha kapag hiniling.

4. Anong media ang kayang hawakan ng ANSI 150LB Stainless Steel Flanged Ball Valve?

Ang balbula ay maaaring gamitin para sa tubig, langis, gas at iba pang katugmang pang-industriya na likido. Ang katawan ng balbula, bola, upuan at mga materyales sa sealing ay dapat piliin ayon sa pagkakatugma ng kemikal, presyon at temperatura ng aktwal na daluyan.

5. Ang flanged ball valve ba na ito ay angkop para sa mataas na temperatura na serbisyo?

Ang naaangkop na hanay ng temperatura ay nakasalalay sa mga materyales sa balbula, materyal ng upuan at rating ng temperatura ng presyon. Ang aktwal na temperatura ng pagpapatakbo ay dapat kumpirmahin kapag pumipili ng balbula upang matiyak na ang pagsasaayos ay angkop para sa nilalayong kondisyon ng serbisyo.

6. Maaari bang ibigay ang balbula ng pneumatic o electric actuator?

Oo. Ang flanged ball valve ay maaaring i-configure para sa manual, pneumatic o electric operation ayon sa laki ng balbula, kinakailangang operating torque at control system. Ang actuator ay dapat na maayos na tumugma sa balbula at aktwal na mga kondisyon ng operating.

7. Anong impormasyon ang kailangan para piliin ang tamang flanged ball valve?

Ang pangunahing impormasyon sa pagpili ay kinabibilangan ng nominal na laki ng balbula, klase ng presyon, pamantayan ng flange, medium na gumagana, presyon ng pagpapatakbo, temperatura, kinakailangang materyal at paraan ng pagpapatakbo. Ang mga guhit ng pipeline o mga detalye ng aplikasyon ay maaari ding makatulong na matukoy ang naaangkop na pagsasaayos.

8. Maaari bang ipasadya ang hindi kinakalawang na asero flanged ball valve?

Oo. Ang mga grado ng materyal, mga detalye ng flange, mga materyales sa upuan at sealing, pagpapatakbo ng balbula at iba pang mga detalye ng pagsasaayos ay maaaring mapili ayon sa mga kinakailangan ng proyekto. Maaaring suriin ang mga guhit o teknikal na detalye bago ang paggawa.
