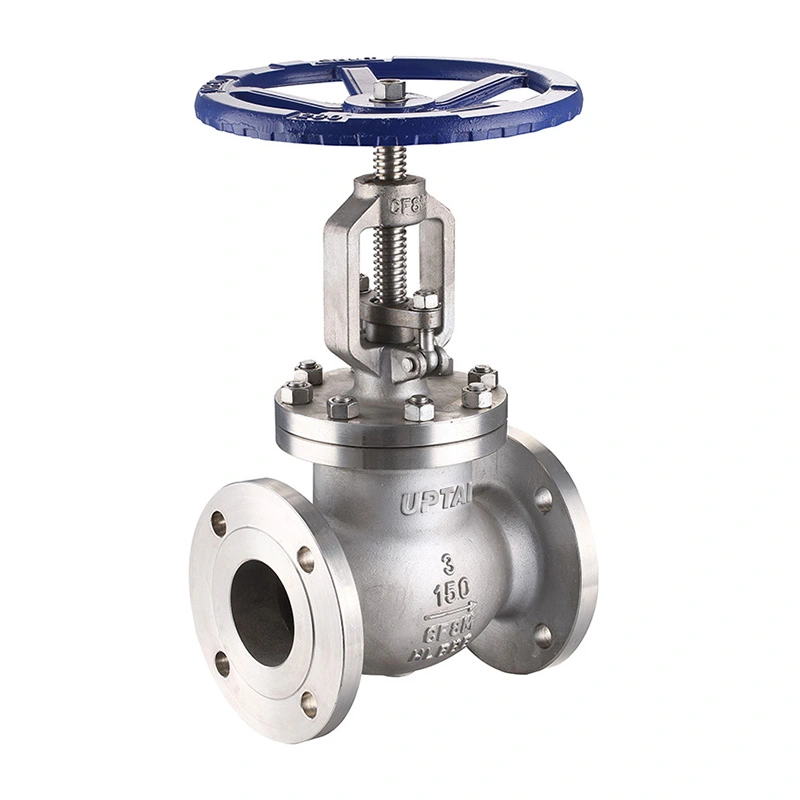

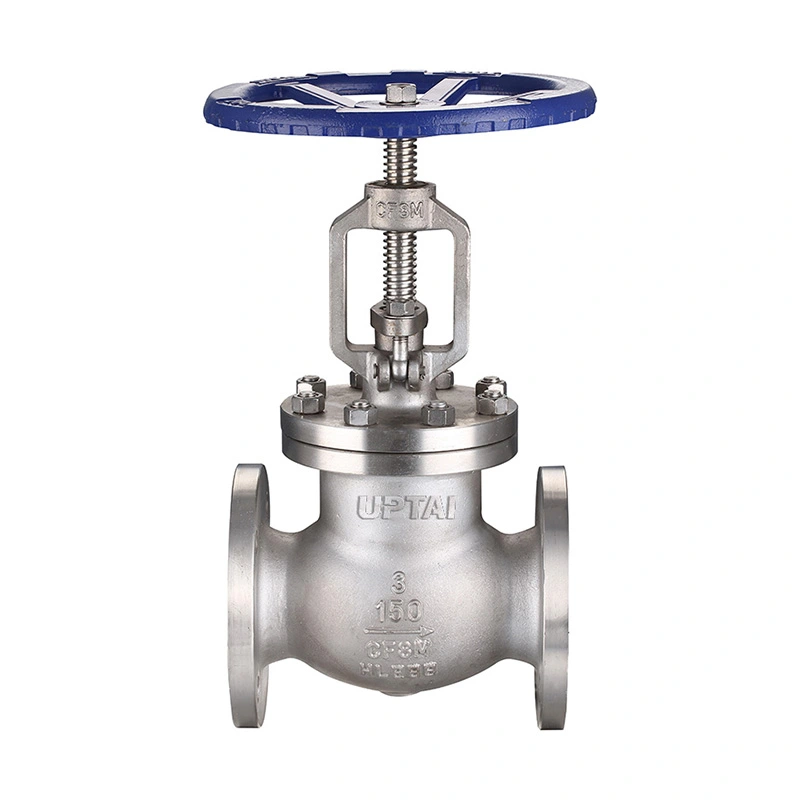

ANSI Standard Flanged Globe Valve

Ang ANSI Standard Flanged Globe Valve ay isang Class 150 stainless steel globe valve para sa industriyal na piping kung saan kinakailangan ang flow regulation at shut-off. Ang disc nito ay gumagalaw patungo at palayo sa upuan upang baguhin ang lugar ng daloy, na ginagawang angkop ang balbula para sa mga application na nangangailangan ng mas kontroladong pagsasaayos ng daloy kaysa sa isang simpleng isolation valve.

Ibinibigay ng Shangtai ang balbula na ito ng mga RF-compatible na flanged na dulo at pagpapatakbo ng handwheel. Kasama sa available na configuration ang CF8/CF8M body at disc materials, F304/F316 stems, at ang mga nakalistang opsyon sa upuan. Available ang balbula sa mga sukat mula 2" hanggang 18" para sa pang-industriya na piping at kagamitan sa proseso.

Pangunahing Dimensyon

Disenyo ng balbula

Disc at Upuan

Ang disc ay naglalakbay sa kahabaan ng axis ng balbula at nagsasara laban sa upuan upang ihinto ang daloy. Ang pagtaas ng disc ay nagpapataas ng daloy ng daloy, habang ang pagbaba nito ay binabawasan o isinasara ang daanan. Ang linear na paggalaw na ito ay nagpapahintulot sa balbula na magamit para sa parehong throttling at shut-off na serbisyo.

Hindi kinakalawang na asero na materyales

Available ang body at disc sa ASTM A351 CF8 o CF8M. Kasama sa mga pagpipilian sa stem ang ASTM A182 F304 at F316. Ang tinukoy na mga materyales sa upuan ay ASTM A182 F304 at ASTM A351 CF8M na may Stellite 6. Ang napiling kumbinasyon ng materyal ay dapat tumugma sa daluyan ng proseso at temperatura ng pagpapatakbo.

Pagpapatakbo ng Handwheel

Ang handwheel ay nagbibigay ng manu-manong kontrol sa posisyon ng disc. Ang balbula ay maaaring buksan, sarado o iakma sa isang intermediate na posisyon ayon sa kinakailangan sa proseso. Kung ang handwheel ay nagiging mahirap na patakbuhin, ang balbula ay hindi dapat pilitin.

Flanged na Koneksyon

Ang balbula ay gumagamit ng RF-compatible na flanged na dulo para sa koneksyon sa tumutugmang pipeline flanges. Ang tinukoy na pamantayan ng koneksyon ay ASME B16.5, habang ang face-to-face na dimensyon ay sumusunod sa nakalistang kinakailangan ng ASME B16.10.

Ang pag-install ng flanged ay nagpapahintulot sa balbula na maalis mula sa pipeline nang hindi pinuputol ang tubo. Bago i-install, suriin ang laki ng flange, klase ng presyon, gasket, bolting at face-to-face na dimensyon. Ang pipeline ay dapat na maayos na nakahanay upang maiwasan ang paglalagay ng labis na mekanikal na pagkarga sa balbula.

Presyon at Temperatura

Ang balbula ay tinukoy bilang CL150 na may pinakamataas na presyon ng pagtatrabaho na 285 PSI. Ang rating ng presyon-temperatura ay nag-iiba sa materyal at temperatura ng pagpapatakbo, kaya kailangang isaalang-alang ang aktwal na mga kondisyon ng serbisyo kapag pumipili ng balbula.

Ang nakalistang hanay ng temperatura ay -29°C hanggang +120°C. Ang upuan at iba pang bahagi ng sealing ay partikular na mahalaga kapag ang balbula ay ginagamit malapit sa mga limitasyon ng temperatura.

Para sa serbisyo ng singaw, mainit na tubig, langis, gas at kemikal, dapat suriin ang katamtamang temperatura, presyon at pagkakatugma ng materyal laban sa napiling pagsasaayos ng balbula.

Serbisyo ng NACE

Kasama sa detalye ang NACE MR0175 / ISO 15156. Kung saan ang balbula ay inilaan para sa mga aplikasyon ng sour-service, ang mga materyal na grado at naaangkop na mga kinakailangan ng NACE ay kailangang tumugma sa aktwal na mga kondisyon ng serbisyo.

Para sa mga naturang aplikasyon, ang detalye ng proyekto ay maaari ring tukuyin ang mga kinakailangan para sa materyal na kondisyon, tigas, inspeksyon at sumusuportang dokumentasyon.

Mga aplikasyon

Steam at Utility Lines:Ginagamit para sa pagsasaayos ng daloy at pag-shut-off sa katugmang steam, condensate at utility piping.

Langis at Gas:Ginagamit sa proseso at mga linya ng utility kung saan kailangan ang manual na kontrol sa daloy o paghihiwalay.

Sistema ng Petrochemical:Angkop para sa mga tugmang langis, gas at mga likido sa proseso kung saan kinakailangan ang throttling o shut-off.

Paggamot ng Tubig:Ginagamit sa proseso at utility piping para sa pagkontrol ng magkatugmang tubig at likidong media.

Power Generation:Naaangkop sa napiling auxiliary at utility piping sa loob ng tinukoy na hanay ng presyon at temperatura.

Pangkalahatang Industrial Piping:Ginagamit sa mga kagamitan sa proseso, mga sistema ng bomba at iba pang mga pipeline na nangangailangan ng manu-manong pagsasaayos ng daloy.

Pagpili at Pag-install

Ang pagpili ng balbula ay nagsisimula sa laki ng tubo, klase ng presyon, medium, operating pressure at temperatura. Ang mga materyales sa katawan, disc, stem at upuan ay pipiliin ayon sa mga kondisyon ng serbisyo.

Para sa mga kapalit na aplikasyon, ang umiiral na laki ng balbula, mga sukat ng flange, haba ng harapan at kaayusan sa pagpapatakbo ay dapat ikumpara sa bagong balbula bago mag-order.

Sa panahon ng pag-install, panatilihing malinis ang mga mukha ng flange at gamitin ang tinukoy na gasket at bolting. Pagkatapos mai-install ang balbula, suriin ang pagpapatakbo ng handwheel at kumpirmahin na ang disc ay maaaring maglakbay sa buong saklaw nito nang walang abnormal na resistensya.

Pagsubok at Inspeksyon

Pagsusuri ng Materyal

Ang mga materyales sa katawan at trim ay sinusuri laban sa mga tinukoy na grado at impormasyon ng order. Maaaring ibigay ang mga rekord ng materyal kapag kinakailangan.

Dimensional Inspection

Ang mga face-to-face na dimensyon, mga dimensyon ng flange at iba pang mga pangunahing dimensyon ng machining ay sinusuri sa naaangkop na detalye ng produkto.

Pagsubok sa Presyon at Upuan

Ang mga pagsubok sa shell at upuan ay isinasagawa ayon sa tinukoy na mga kinakailangan sa inspeksyon. Ang mga resulta ng pagsusulit at pamantayan sa pagtanggap ay maaaring idokumento ayon sa mga kinakailangan sa order.

Pangwakas na Inspeksyon

Bago ipadala, sinusuri ang balbula para sa kondisyon ng katawan, mga ibabaw ng flange, pagpapatakbo ng handwheel, mga marka ng pagkakakilanlan at pangkalahatang pagpupulong.

Packaging

Ang mga flange na mukha at iba pang mga ibabaw ng koneksyon ay protektado bago i-pack. Ang balbula ay naka-pack ayon sa laki nito at paraan ng pagpapadala upang mabawasan ang panganib ng epekto at kontaminasyon sa panahon ng transportasyon.

Maaaring kasama sa export packaging ang mga karton, protective materials at plywood case ayon sa mga sukat ng balbula at mga kinakailangan sa transportasyon. Ang mga marka ng produkto at mga dokumento sa pagpapadala ay maaaring ihanda ayon sa pagkakasunud-sunod.

FAQ

Q1: Para saan ang ANSI Standard Flanged Globe Valve?

Ang ANSI Standard Flanged Globe Valve ay ginagamit para sa pag-regulate at pag-shut off ng mga katugmang likido sa industriyal na piping. Ang disenyo ng disc-and-seat ay nagbibigay-daan sa daloy ng daloy na maisaayos sa panahon ng operasyon, na ginagawa itong angkop para sa mga application kung saan kinakailangan ang kontrol ng daloy.

Q2: Ano ang pagkakaiba ng globe valve at gate valve?

Gumagamit ang globe valve ng disc na gumagalaw patungo sa upuan at karaniwang ginagamit para sa throttling at pagsasaayos ng daloy. Inililipat ng gate valve ang gate palayo sa daanan ng daloy at karaniwang ginagamit para sa paghihiwalay sa halip na patuloy na pag-throttling.

Q3: Bakit ginagamit ang mga flanged na dulo sa balbula na ito?

Ang mga flanged na dulo ay nagbibigay ng bolted na koneksyon sa pipeline at pinapayagan ang balbula na alisin para sa pagpapanatili nang hindi pinuputol ang tubo. Karaniwang ginagamit ang mga ito sa mga sistemang pang-industriya na piping kung saan kinakailangan ang mga standardized na sukat ng flange.

Q4: Anong mga materyales ang magagamit?

Kasama sa nakalistang configuration ang CF8/CF8M para sa katawan at disc, F304/F316 para sa stem, at ang tinukoy na mga opsyon sa materyal ng upuan. Ang iba pang mga materyales ay maaaring isaalang-alang ayon sa operating medium at temperatura.

Q5: Maaari bang gamitin ang balbula para sa singaw?

Oo, sa kondisyon na ang presyur, temperatura at pagsasaayos ng materyal ay nasa loob ng tinukoy na mga limitasyon sa pagpapatakbo. Ang upuan at mga materyales sa sealing ay dapat suriin para sa aktwal na mga kondisyon ng singaw.

Q6: Anong impormasyon ang kailangan para piliin ang tamang balbula?

Kasama sa mahalagang impormasyon ang laki ng tubo, klase ng presyon, pamantayan ng flange, medium, presyon ng pagpapatakbo, temperatura, mga kinakailangan sa materyal at anumang mga kinakailangan sa NACE o partikular sa proyekto.

Q7: Paano dapat panatilihin ang balbula?

Suriin ang handwheel, tangkay, lugar ng pag-iimpake, koneksyon ng flange at kondisyon ng sealing sa panahon ng regular na pagpapanatili. Kung may tumutulo o abnormal na resistensya sa pagpapatakbo, ihiwalay at i-depress ang pipeline bago mag-inspeksyon.
