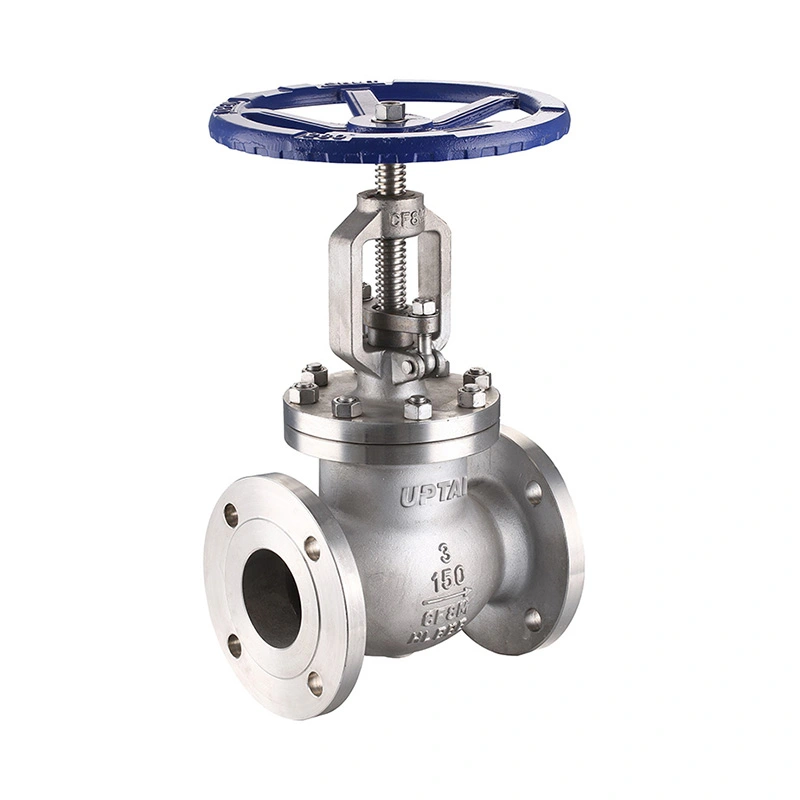

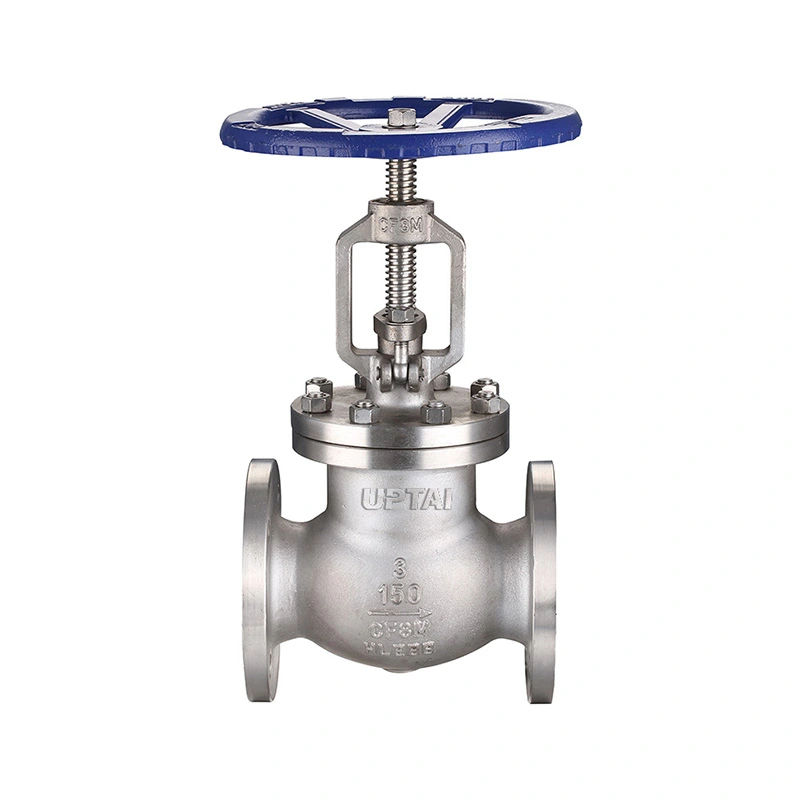

Class 150 Forged Stainless Steel Flanged Globe Valve

Ang Class 150 Forged Stainless Steel Flanged Globe Valve ay isang forged stainless steel globe valve para sa mga pang-industriyang piping at kagamitan sa proseso. Gumagamit ito ng linear-moving disc para sa shut-off at flow regulation, na may RF-compatible na flanged ends at handwheel operation. Available ang balbula sa 1/2" hanggang 2" na laki na may mga opsyon sa materyal na F304 at F316.

Ang huwad na katawan, disc, stem at mga materyales sa upuan ay maaaring mapili ayon sa gumaganang daluyan, presyon at temperatura. Kasama rin sa detalye ng balbula ang mga kinakailangan ng NACE MR0175 / ISO 15156 para sa mga naaangkop na kondisyon ng serbisyo.

Pangunahing Dimensyon

Mga Kondisyon sa Konstruksyon at Serbisyo

Ang valve body ay ginawa mula sa ASTM A182 F304 o F316 forged stainless steel. Ang disc ay gumagalaw kasama ang valve axis at nagsasara laban sa upuan. Ang pagpihit ng handwheel ay nagbabago sa posisyon ng disc, na nagpapahintulot sa balbula na magamit para sa pagsasara o kontroladong pagsasaayos ng daloy.

Available ang disc sa ASTM A182 F304 o ASTM A182 F316 na may opsyon na STL#6 gaya ng nakalista sa detalye. Ang stem at upuan ay magagamit sa F304 o F316. Ang pagpili ng materyal ay dapat isaalang-alang ang proseso ng likido, konsentrasyon, temperatura ng pagpapatakbo at mga kondisyon ng kaagnasan.

Ang balbula ay na-rate na CL150 na may nakalistang maximum na working pressure na 285 PSI. Ang tinukoy na hanay ng temperatura ay -29 ℃ + 425 ℃. Ang aktwal na pinapahintulutang presyon ay dapat suriin laban sa naaangkop na rating ng presyon-temperatura sa temperatura ng pagpapatakbo.

Flanged na Koneksyon at Aplikasyon

Ang Class 150 Forged Stainless Steel Flanged Globe Valve ay gumagamit ng RF-compatible na flanged end na may ASME B16.5 na tinukoy para sa pamantayan ng koneksyon. Ang flanged na koneksyon ay nagbibigay-daan sa balbula na ma-bolted sa isang katugmang pipeline flange at maalis kapag inspeksyon o pagpapanatili ay kinakailangan.

Bago i-install, suriin ang laki ng flange, klase ng presyon, gasket, bolting at face-to-face na dimensyon. Ang pipeline ay dapat na nakahanay nang tama upang maiwasan ang labis na mekanikal na pagkarga sa koneksyon ng balbula.

Maaaring gamitin ang balbula sa langis at gas, petrochemical, pagpoproseso ng kemikal, mga kagamitang pang-industriya at iba pang mga sistema ng tubo kung saan kinakailangan ang hindi kinakalawang na asero na konstruksyon at manu-manong kontrol sa daloy. Maaaring kabilang sa angkop na media ang tubig, singaw, hangin, langis at mga katugmang likido sa proseso sa loob ng tinukoy na presyon, temperatura at mga limitasyon ng materyal.

Ang mga balbula ng globe ay karaniwang may mas mataas na pagbaba ng presyon kaysa sa mga straight-through na isolation valve dahil sa panloob na daanan ng daloy. Kung saan ang balbula ay gagamitin para sa tuluy-tuloy na regulasyon ng daloy, ang kinakailangang rate ng daloy, pagbaba ng presyon at dalas ng pagpapatakbo ay dapat isaalang-alang sa panahon ng pagsukat.

Pagpili, Pagsubok at FAQ

Kapag nag-order, ibigay ang laki ng balbula, klase ng presyon, pamantayan ng flange, katamtaman, presyon ng pagpapatakbo, temperatura, mga materyales sa katawan at trim, dami at anumang espesyal na kinakailangan sa inspeksyon o dokumentasyon. Para sa mga kapalit na aplikasyon, magagamit ang mga umiiral na guhit ng balbula, impormasyon ng nameplate o harapang dimensyon para sa pagkumpirma ng configuration.

Inililista ng detalye ang API 602 para sa disenyo at pagmamanupaktura, ASME B16.10 para sa harapang dimensyon, ASME B16.34 para sa mga rating ng pressure-temperature at API 598 para sa pagsubok at inspeksyon. Maaaring kasama sa inspeksyon ang pag-verify ng materyal, mga dimensional na pagsusuri, pagsubok sa shell, pagsubok sa pagtagas ng upuan at panghuling inspeksyon sa pagpapatakbo ayon sa mga naaangkop na kinakailangan.

Gumagawa ang Shangtai ng mga industrial valve sa Wenzhou, Zhejiang, China. Saklaw ng produksyon ang machining, assembly, testing at inspection, na may available na dokumentasyon ng produkto ayon sa mga kinakailangan sa order.

1. Para saan ang forged stainless steel globe valve?

Ang isang forged stainless steel globe valve ay ginagamit para sa manual shut-off at flow regulation. Ang linear na paggalaw ng disc ay nagbibigay-daan sa pagbubukas upang maisaayos ayon sa mga kinakailangang kondisyon ng daloy.

2. Ano ang pagkakaiba ng globe valve at gate valve?

Gumagamit ang globe valve ng disc na gumagalaw patungo sa upuan at angkop para sa parehong pagsasara at regulasyon ng daloy. Gumagamit ang gate valve ng gate na gumagalaw nang patayo at karaniwang ginagamit para sa isolation service kapag ganap na bukas o ganap na nakasara.

3. Maaari bang pumili ng mga materyales na F304 at F316?

Oo. Inililista ng detalye ang mga opsyon ng ASTM A182 F304 at F316 para sa katawan, tangkay at upuan. Ang naaangkop na materyal ay dapat piliin ayon sa daluyan, temperatura at mga kondisyon ng kaagnasan.

4. Anong impormasyon ang kailangan para sa pagpili ng balbula?

Kasama sa pangunahing impormasyon ang laki ng balbula, klase ng presyon, pamantayan ng flange, medium, presyon ng pagpapatakbo, temperatura, mga kinakailangan sa materyal at anumang mga kinakailangan sa NACE o inspeksyon. Ang mga kasalukuyang guhit ay maaari ding ibigay para sa pagpapalit ng kumpirmasyon ng balbula.

5. Maaari bang ibigay ang iba pang materyales?

Oo. Available ang iba pang mga materyales kapag hiniling. Ang kinakailangang kumbinasyon ng materyal ay dapat kumpirmahin ayon sa daluyan ng serbisyo, mga kondisyon ng pagpapatakbo at naaangkop na mga pagtutukoy ng proyekto.

6. Ano ang function ng flanged connection?

Ang flanged na koneksyon ay nagbibigay-daan sa balbula na ma-bolted sa tumutugmang pipeline flanges. Pinapayagan din nito ang balbula na alisin mula sa pipeline para sa inspeksyon o pagpapanatili nang hindi pinuputol ang tubo.

7. Ano ang Class 150 Forged Stainless Steel Flanged Globe Valve?

Pinagsasama nito ang isang forged stainless steel valve body na may Class 150 flanged na dulo at isang globe-valve disc na mekanismo. Ito ay inilaan para sa mga katugmang pang-industriya na likido sa loob ng tinukoy na presyon, temperatura at mga limitasyon ng materyal.
