Paano Mapapahusay ng Three Way Ball Valve L Port ang Flow Control sa Industrial Piping Systems

Shanghainagbibigay ng aThree Way Ball Valve L Portidinisenyo para sa maaasahang paglipat ng daloy sa mga sistema ng pang-industriya na tubo. Sa pamamagitan ng tatlong pirasong katawan, pinahabang butt-weld na mga dulo, at mga opsyon sa pagtatayo ng hindi kinakalawang na asero, tinutulungan ng balbula na ito ang mga inhinyero na pamahalaan ang fluid routing, pasimplehin ang mga layout ng pipeline, at magplano ng pagpapanatili sa paligid ng hinihingi na mga kondisyon ng operating.

Ang three-way ball valve na may L-port configuration ay idinisenyo upang i-redirect ang fluid sa pagitan ng dalawang konektadong pipeline branch. Ang espesyal na machine na bola nito ay lumilikha ng L-shaped na sipi na nakaayon sa mga piling port habang umiikot ang handle. Hindi tulad ng disenyo ng T-port, na maaaring kumonekta sa maraming port nang sabay-sabay depende sa configuration nito, pangunahing ginagamit ang isang L-port valve para sa diversion ng daloy at pagpili ng pinagmulan. Ang pagpili ng tamang balbula ay nangangailangan ng pansin sa port orientation, body materials, seat compatibility, pressure-temperature rating, at mga pamantayan ng koneksyon. Ipinapaliwanag ng gabay na ito ang prinsipyong gumagana, mga pangunahing bentahe, mga aplikasyon sa industriya, at mga pagsasaalang-alang sa pagbili ng mga three-way ball valve ng L-port, na tumutulong sa mga inhinyero, maintenance team, at mga mamimiling pang-industriya na gumawa ng matalinong mga desisyon.

Talaan ng mga Nilalaman

• Ano ang Three Way Ball Valve L Port?
• Paano Gumagana ang L-Port Three-Way Ball Valve?
• L-Port kumpara sa T-Port: Ano ang Pagkakaiba?
• Ano ang Mga Pangunahing Kalamangan?
• Saan Ginagamit ang L-Port Ball Valves?
• Paano Pumili ng Tamang Valve
• Mga Teknikal na Detalye upang Repasuhin
• Mga Rekomendasyon sa Pag-install at Pagpapanatili
• Mga Madalas Itanong
• Konklusyon: Paggawa ng Tamang Desisyon sa Pagkontrol sa Daloy

Ano ang Three Way Ball Valve L Port?

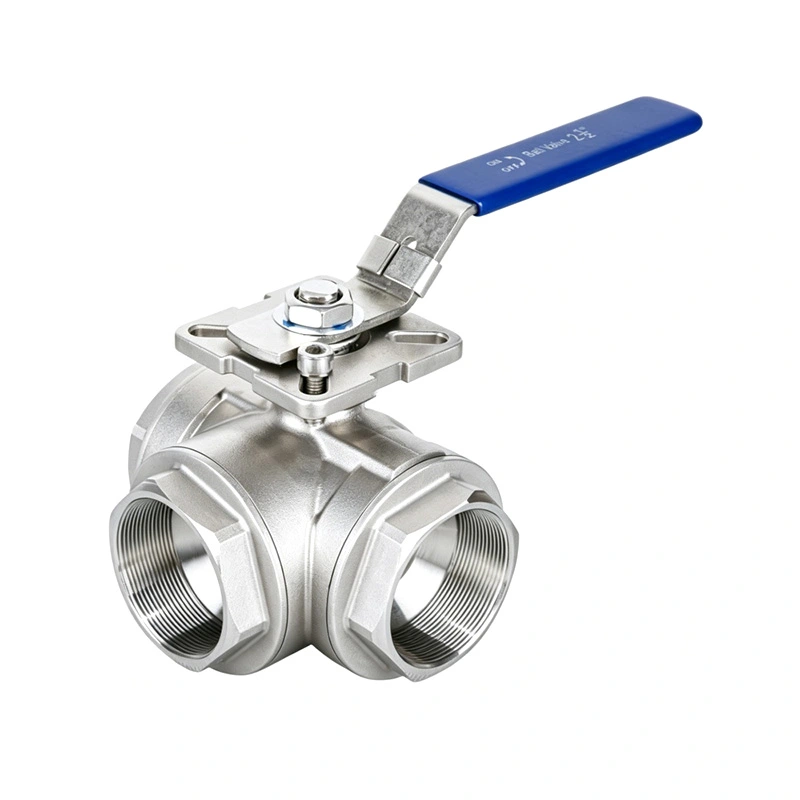

Ang three-way ball valve ay isang mechanical flow-control device na may tatlong port at umiikot na bola sa loob ng katawan nito. Tinutukoy ng panloob na daanan kung aling mga port ang nakikipag-usap kapag pinaandar ang balbula. Sa pagsasaayos ng L-port, ang daanan ay kahawig ng letrang L, na nagpapahintulot sa balbula na magdirekta ng likido sa pagitan ng mga napiling koneksyon.

Halimbawa, ang isang pipeline ay maaaring may isang karaniwang koneksyon at dalawang alternatibong saksakan. Maaaring idirekta ng balbula ang papasok na likido patungo sa unang saksakan o ilipat ito sa pangalawang saksakan, depende sa panloob na daanan at posisyon ng hawakan. Ang hindi nagamit na sangay ay nakahiwalay sa inilaan na posisyon ng pagpapatakbo kapag sinusuportahan ng disenyo ng balbula ang kaayusan na iyon.

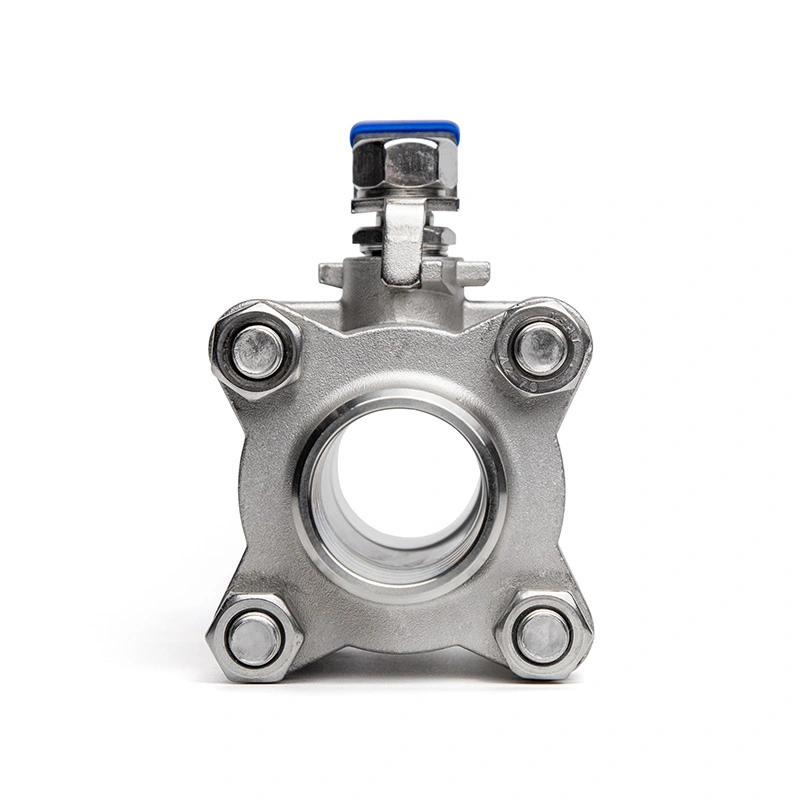

Pinagsasama ng produkto ng Shangtai ang prinsipyong ito sa pagruruta ng daloy na may tatlong pirasong katawan at pinahabang butt-weld na mga dulo. Ang karagdagang haba ng weld-end ay nagbibigay ng working space para sa pag-install ng pipeline at maaaring maging kapaki-pakinabang sa insulated o buried piping layout kung saan ang tinukoy na disenyo ay nangangailangan ng karagdagang clearance.

Ang mga karaniwang pagsasaalang-alang sa pagtatayo ay kinabibilangan ng:

• Katawan ng balbula:Hindi kinakalawang na asero o iba pang mga tinukoy na materyales na pinili ayon sa aplikasyon.
• Bola at tangkay:Mga bahagi na responsable para sa pagdidirekta ng daloy at pagpapadala ng operating torque.
• Mga upuan at seal:Mga bahagi na sumusuporta sa pagganap ng sealing sa ilalim ng tinukoy na mga kondisyon ng serbisyo.
• Mga koneksyon:Butt-weld, sinulid, o iba pang mga configuration depende sa napiling modelo.
• Mekanismo ng pagpapatakbo:Isang manu-manong hawakan o isang katugmang actuator, kung saan available.

Ang panghuling pagsasaayos ay dapat palaging suriin laban sa naaprubahang mga guhit at teknikal na dokumentasyon ng tagagawa.

Paano Gumagana ang L-Port Three-Way Ball Valve?

Gumagana ang balbula sa pamamagitan ng pag-ikot ng espesyal na drilled ball sa loob ng valve body. Kapag ang pagpasa ng bola ay nakahanay sa dalawang napiling port, ang fluid ay maaaring maglakbay sa pagitan ng mga koneksyong iyon. Ang pagbabago ng oryentasyon ng bola ay nagbabago sa magagamit na landas ng daloy.

Sa isang karaniwang diverting arrangement, kasama sa operating sequence ang mga sumusunod na kundisyon:

1. Unang posisyon ng daloy:Ang karaniwang port ay kumokonekta sa isang napiling sangay, na nagpapahintulot sa fluid na sundan ang unang ruta.
2. Pagpapatakbo ng pagbabago:Pinaikot ng operator ang hawakan ayon sa mga tagubilin sa pagpapatakbo ng tagagawa.
3. Pangalawang posisyon ng daloy:Ang panloob na daanan ay nakahanay sa alternatibong sangay, na nire-redirect ang likido.
4. Posisyon ng paghihiwalay, kung idinisenyo:Ang ilang partikular na L-port configuration ay nagbibigay ng posisyon na humaharang sa lahat ng tatlong port. Ang kakayahang ito ay dapat ma-verify para sa partikular na balbula.

Ang pagnumero ng port, oryentasyon ng hawakan, anggulo ng pag-ikot, at mga available na posisyon sa paghinto ay nag-iiba sa pagitan ng mga disenyo. Samakatuwid, hindi dapat ipagpalagay ng mga operator na ang isang partikular na direksyon ng hawakan ay palaging tumutugma sa parehong landas ng daloy.

Bago i-commissioning, suriin ang flow diagram ng balbula at kumpirmahin ang mga nilalayong koneksyon sa ilalim ng bawat pinahihintulutang posisyon sa pagpapatakbo. Ito ay lalong mahalaga sa mga automated na system, kung saan ang isang hindi tamang actuator sequence ay maaaring makagambala sa produksyon o magpadala ng fluid sa isang hindi nilalayong destinasyon.

L-Port kumpara sa T-Port: Ano ang Pagkakaiba?

Bagama't ang parehong disenyo ay gumagamit ng tatlong port, ang kanilang panloob na mga sipi ng bola ay nagsisilbi sa iba't ibang layunin. Ang pagpili sa pagitan ng mga ito ay pangunahing nakasalalay sa kung ang system ay kailangang lumipat ng daloy sa pagitan ng mga sangay o magkonekta ng ilang mga landas para sa paghahalo at pamamahagi.

Inilalarawan ng talahanayan ang mga pangkalahatang prinsipyo ng disenyo sa halip na ginagarantiyahan ang pagkakasunod-sunod ng pagpapatakbo ng bawat balbula. Maaaring mag-alok ang mga tagagawa ng iba't ibang pag-aayos ng bola, pagsasaayos ng upuan, at mga posisyon sa paghinto.

Para sa mga aplikasyon kung saan dapat manatiling magkahiwalay ang dalawang pinagmumulan ng likido, maaaring angkop ang disenyo ng L-port kung ang naaprubahang flow diagram nito ay nagpapatunay sa kinakailangang paghihiwalay. Kung kinakailangan ang sabay-sabay na komunikasyon sa pagitan ng ilang port, maaaring mas angkop ang disenyo ng T-port.

Para sa karagdagang background, suriin ang impormasyon ng produkto ng L-port na three-way ball valve ng gumawa bago magtapos ng pagpili.

Ano ang Mga Pangunahing Kalamangan?

1. Flexible na Pagruruta ng Daloy

Ang isang L-port valve ay nagpapahintulot sa mga operator na lumipat sa pagitan ng mga itinalagang sanga ng pipeline nang hindi nag-i-install ng hiwalay na mga balbula sa bawat changeover point. Maaari nitong pasimplehin ang pagsasaayos ng mga kagamitan na ginagamit para sa paglilipat ng likido, pagpili ng pinagmulan, at pagruruta ng proseso.

2. Space-Efficient Pipeline Design

Ang pagsasama-sama ng maraming koneksyon sa daloy sa isang katawan ng balbula ay maaaring mabawasan ang bilang ng mga indibidwal na sangkap na kinakailangan sa angkop na mga pag-install. Ang mas kaunting mga bahagi ay maaari ring mangahulugan ng mas kaunting mga punto ng koneksyon na nangangailangan ng inspeksyon, bagama't tinutukoy ng pangkalahatang disenyo ng system ang aktwal na pagtitipid.

3. Mga Opsyon sa Materyal na Hindi kinakalawang na asero

Ang pagtatayo ng hindi kinakalawang na asero ay maaaring magbigay ng kapaki-pakinabang na paglaban sa kaagnasan sa mga katugmang pang-industriyang kapaligiran. Ang naaangkop na grado ay nakasalalay sa daluyan ng proseso, konsentrasyon ng klorido, mga kemikal sa paglilinis, temperatura, at iba pang kundisyon ng serbisyo. Ang pagpili ng materyal ay dapat na nakabatay sa na-verify na compatibility sa halip na ang pagpapalagay na ang lahat ng hindi kinakalawang na asero ay gumaganap nang magkapareho.

4. Pag-access sa Pagpapanatili sa Pamamagitan ng Three-Piece Construction

Ang isang tatlong-pirasong katawan ay maaaring gawing mas maginhawa ang panloob na inspeksyon at serbisyo dahil ang balbula ay maaaring i-disassemble ayon sa mga pamamaraan ng tagagawa. Matapos mahiwalay, ma-depressurize, ma-drain, at gawing ligtas ang pipeline, maaaring suriin ng mga kwalipikadong tauhan ng maintenance ang mga bahaging magagamit at palitan ang mga katugmang upuan o seal kung kinakailangan.

5. Extended Butt-Weld Ends para sa Mga Partikular na Pag-install

Ang mga pinahabang butt-weld na dulo ay maaaring magbigay ng karagdagang clearance sa panahon ng pipeline welding, lalo na sa mga layout na kinasasangkutan ng insulation o buried piping. Ang tamang pag-install ay nananatiling mahalaga: ang mga pamamaraan ng welding ay dapat na kontrolin ang input ng init upang maiwasan ang pagkasira ng mga upuan, seal, o iba pang mga panloob na bahagi na sensitibo sa temperatura.

Saan Ginagamit ang L-Port Ball Valves?

Ang kakayahang mag-redirect ng daloy ay ginagawang kapaki-pakinabang ang pagsasaayos ng balbula na ito sa ilang sektor ng industriya. Ang pagiging angkop nito ay depende sa medium ng proseso, presyon, temperatura, pag-aayos ng koneksyon, at kinakailangang pagganap ng shut-off.

• Pagproseso ng petrochemical:Paglipat ng mga katugmang daloy ng proseso sa pagitan ng mga itinalagang sangay ng pipeline.
• Mga sistema ng langis at gas:Pagpili ng mga alternatibong ruta ng daloy sa mga aplikasyon kung saan naaangkop ang rating ng presyon ng balbula at pagkakatugma ng materyal.
• Mga sistema ng thermal energy:Pag-redirect ng mga katugmang likido sa pagitan ng mga circuit ng proseso o mga koneksyon ng kagamitan.
• Paggamot ng tubig:Ang paglipat ng tubig ay dumadaloy sa pagitan ng mga piling linya ng paggamot o mga sangay ng system.
• Kagamitang pang-industriya:Pagbabago sa ruta ng supply ng likido upang suportahan ang iba't ibang mga mode ng pagpapatakbo o pagsasaayos ng pagpapanatili.

Halimbawa, ang isang pag-install ng water-treatment ay maaaring gumamit ng L-port valve upang pumili sa pagitan ng dalawang itinalagang ruta ng daloy. Sa panahon ng disenyo ng system, dapat i-verify ng mga inhinyero ang port map, ang nilalayon na estado ng paghihiwalay, at ang mga kahihinatnan ng pagbabago ng landas ng daloy bago ilagay ang balbula sa serbisyo.

Hindi lahat ng three-way ball valve ay angkop para sa bawat fluid o operating condition. Ang mga abrasive particle, malapot na media, corrosive na kemikal, mataas na differential pressure, at mataas na temperatura ay maaaring makaapekto sa buhay ng upuan at pagganap ng sealing. Dapat piliin ang balbula para sa aktwal na serbisyo sa halip na ang pangalan ng industriya lamang.

Paano Pumili ng Tamang Valve

Ang pagbili ng three-way ball valve ay nagsasangkot ng higit pa sa pagtutugma ng nominal na diameter ng pipe. Ang isang maaasahang proseso ng pagpili ay dapat magsimula sa kinakailangang function ng daloy at magpatuloy sa pamamagitan ng pagiging tugma ng materyal, mga mekanikal na rating, mga sukat ng pag-install, at mga kinakailangan sa pagpapanatili.

1. Tukuyin ang Kinakailangang Pattern ng Daloy

Tukuyin ang karaniwang port, ang mga alternatibong sangay, at bawat kinakailangang posisyon sa pagpapatakbo. Kumuha ng flow diagram ng manufacturer para ma-verify kung aling mga port ang konektado at kung alin ang nakahiwalay sa bawat posisyon.

2. Kumpirmahin ang Mga Kinakailangan sa Presyon at Temperatura

Suriin ang rated operating pressure sa aktwal na temperatura ng serbisyo. Maaaring magbago ang mga rating ng presyon sa pagpili ng temperatura at materyal, kaya hindi dapat ituring ang pinakamataas na halaga ng presyon nang hiwalay sa mga tinukoy na kundisyon.

3. Pumili ng Mga Katugmang Katawan at Mga Materyales sa Pagbubuklod

Ihambing ang daluyan ng proseso sa iminungkahing katawan, bola, tangkay, upuan, at mga materyales ng selyo. Ang mga PTFE-based na upuan at reinforced PTFE variant ay may iba't ibang mekanikal at thermal na katangian. Ang pagiging tugma sa kemikal at ang pinapahintulutang saklaw ng serbisyo ng tagagawa ay dapat kumpirmahin para sa bawat aplikasyon.

4. Suriin ang Connection Standard

I-verify ang tinukoy na uri ng koneksyon, mga sukat, at naaangkop na pamantayan. Para sa mga pag-install ng butt-weld, suriin ang paghahanda sa pagtatapos at mga dimensyon na guhit. Ang mga sinulid at welded na koneksyon ay hindi mapapalitan nang walang naaangkop na engineered piping arrangement.

5. Magpasya sa Manual o Automated Operation

Maaaring sapat na ang manu-manong hawakan para sa paminsan-minsang pagbabago ng ruta. Kung kinakailangan ang madalas na paglipat o remote control, tanungin kung available ang isang katugmang pneumatic o electric actuator. Kumpirmahin ang operating torque, kinakailangang paglalakbay, feedback sa posisyon, at ang nais na tugon sa panahon ng power o air-supply failure.

6. Suriin ang mga Pangangailangan sa Inspeksyon at Dokumentasyon

Para sa mga kritikal na serbisyo, linawin ang pagkakakilanlan ng materyal, dokumentasyon ng pressure-test, dimensional na inspeksyon, traceability, at anumang mga kinakailangan sa pagtanggap na partikular sa proyekto. Ang mga rekord na ito ay tumutulong sa mga koponan sa pagbili at mga inhinyero na i-verify na ang ibinigay na balbula ay tumutugma sa naaprubahang detalye.

Mga Teknikal na Detalye upang Repasuhin

Ang nai-publish na impormasyon ng produkto ng Shangtai ay nagbibigay ng isang kapaki-pakinabang na panimulang punto para sa pagsusuri ng isang L-port na three-way ball valve na may tatlong pirasong katawan at pinahabang butt-weld na mga dulo. Ang mga nakalistang halaga sa ibaba ay naglalarawan sa isinangguni na configuration ng produkto at dapat kumpirmahin laban sa quotation at kasalukuyang naaprubahang datasheet bago bumili.

Ang mga bilang na ito ay hindi mga pangkalahatang rating para sa lahat ng mga balbula ng L-port. Tinatalakay din ng page ng produkto ang mga alternatibong materyales at mga configuration ng sealing. Ang mga mamimili ay dapat humiling ng pinakabagong teknikal na pagguhit at nakasulat na kumpirmasyon ng pressure-temperature na sobre, mga detalye ng koneksyon, at komposisyon ng materyal para sa kanilang order.

Mga Rekomendasyon sa Pag-install at Pagpapanatili

Ang tamang pag-install at nakaplanong pagpapanatili ay nakakatulong na mapanatili ang pagganap ng balbula at mabawasan ang maiiwasang downtime. Ang mga sumusunod na kasanayan ay kapaki-pakinabang para sa engineering, commissioning, at maintenance team.

• Suriin bago i-install:Suriin ang valve body, weld ends, operating mechanism, at protective packaging para sa pinsala o kontaminasyon.
• I-verify ang direksyon ng daloy:Ihambing ang aktwal na pag-aayos ng port sa aprubadong piping diagram bago ikonekta ang balbula.
• Gumamit ng angkop na mga pamamaraan ng hinang:Para sa mga disenyo ng butt-weld, sundin ang mga kwalipikadong pamamaraan at kontrolin ang input ng init alinsunod sa mga tagubilin ng tagagawa.
• Subukan ang operating sequence:Kung saan ligtas at naaangkop, i-verify ang mga posisyon ng hawakan at mga indikasyon ng daloy ng daloy bago ipakilala ang medium ng proseso.
• Pigilan ang hindi ligtas na pagpapanatili:Ihiwalay ang balbula, alisin ang presyon, patuyuin ang mga mapanganib na nilalaman, at sundin ang lockout at mga pamamaraan sa kaligtasan ng site bago i-disassembly.
• Siyasatin ang mga upuan at seal:Suriin kung may pagkasira, pagkasira ng kemikal, pagtagas, at mga problema sa pagpapatakbo sa mga pagitan na naaangkop sa serbisyo.
• Panatilihin ang mga teknikal na rekord:Pag-inspeksyon ng dokumento, pagpapalit, resulta ng pagsubok, at anumang pagbabago sa mga kondisyon ng pagpapatakbo.

Ang mga ball valve ay karaniwang inilaan para sa on-off na serbisyo at pagruruta ng daloy, hindi tuluy-tuloy na throttling maliban kung partikular na inaprubahan ng manufacturer ang tungkuling iyon. Ang pagpapatakbo ng balbula sa isang hindi angkop na bahagyang bukas na posisyon ay maaaring magpapataas ng turbulence, erosion, o pagkasira ng upuan sa ilalim ng ilang partikular na kundisyon.

Mga Madalas Itanong

1. Ano ang pangunahing tungkulin ng Three Way Ball Valve L Port?

Ang pangunahing tungkulin nito ay ang pag-redirect ng fluid sa pagitan ng mga piling sanga ng pipeline. Ang hugis L na daanan sa loob ng bola ay nag-uugnay sa mga itinalagang port ayon sa oryentasyon ng balbula. Ang naaprubahang diagram ng daloy ay dapat konsultahin upang kumpirmahin ang eksaktong pagkakasunud-sunod ng pagpapatakbo at kakayahan sa paghihiwalay.

2. Ano ang pagkakaiba sa pagitan ng L-port at T-port ball valve?

Ang disenyo ng L-port ay pangunahing ginagamit para sa paglipat ng daloy o paglilipat sa pagitan ng mga napiling port. Ang disenyo ng T-port ay nag-aalok ng mga karagdagang pattern ng koneksyon at maaaring payagan ang lahat ng tatlong port na makipag-usap nang sabay-sabay. Ang tamang opsyon ay depende sa kinakailangang function ng proseso at configuration ng port ng manufacturer.

3. Maaari bang ganap na patayin ng L-port three-way ball valve ang daloy?

Ang ilang disenyo ng L-port ay may kasamang all-ports-closed na posisyon, habang ang iba ay may iba't ibang operating arrangement. Dapat kumpirmahin ang kumpletong paghihiwalay mula sa flow diagram ng partikular na balbula at mga detalye ng sealing. Kung ang paghihiwalay ay kritikal sa kaligtasan, i-verify ang kinakailangang pagganap ng pagtagas at kung kinakailangan ang karagdagang kagamitan sa paghihiwalay.

4. Aling mga materyales ang angkop para sa isang L-port ball valve?

Ang pagpili ng materyal ay depende sa likido, pagkakalantad sa kaagnasan, presyon, temperatura, at mga kinakailangan sa paglilinis. Ang mga hindi kinakalawang na asero na grado gaya ng 304 o 316 ay maaaring angkop sa maraming aplikasyon, habang ang PTFE-based o reinforced na upuan ay maaaring angkop para sa ilang partikular na serbisyo. Ang kumpletong kumbinasyon ng wetted-material ay dapat suriin para sa compatibility.

5. Anong impormasyon ang kailangan para humiling ng quotation?

Ibigay ang nominal na laki ng balbula, kinakailangang pag-aayos ng port, uri ng koneksyon, mga kondisyon ng presyon at temperatura, medium ng proseso, mga gustong materyales, dami, at paraan ng pagpapatakbo. Ang mga guhit ng pipeline, ang kinakailangang sequence ng daloy, at mga kinakailangan sa inspeksyon na partikular sa proyekto ay makakatulong sa supplier na kumpirmahin ang isang angkop na configuration.

6. Bakit isaalang-alang ang isang tatlong-pirasong balbula na may pinahabang butt-weld na mga dulo?

Ang isang tatlong-pirasong konstruksyon ay maaaring gawing simple ang pag-access sa magagamit na mga panloob na bahagi, na napapailalim sa pamamaraan ng pagpapanatili ng tagagawa. Ang mga pinahabang butt-weld na dulo ay maaaring magbigay ng karagdagang clearance para sa welding at maaaring umangkop sa ilang insulated o buried piping arrangement. Dapat suriin ang mga sukat at paraan ng pag-install bago mag-order.

Konklusyon: Paggawa ng Tamang Desisyon sa Pagkontrol sa Daloy

Ang three-way ball valve na may L-port passage ay maaaring magbigay ng praktikal na solusyon para sa pagpapalit ng fluid sa pagitan ng mga itinalagang sanga ng pipeline. Ang pagiging epektibo nito ay nakasalalay sa pagpili ng tamang pag-aayos ng port, pag-verify ng mga limitasyon ng presyon at temperatura, pagpili ng mga katugmang materyales, at pagtiyak na ang mga posisyon ng pagpapatakbo ng balbula ay tumutugma sa mga kinakailangan sa proseso. Ang mga detalye ng konstruksiyon tulad ng tatlong pirasong katawan at pinahabang butt-weld na mga dulo ay maaari ding makaimpluwensya sa pagpaplano ng pag-install at pangmatagalang pagpapanatili.

Nag-aalok ang Shangtai ng impormasyon ng produkto at mga opsyon sa pagsasaayos upang suportahan ang pagpili ng balbula sa industriya. Kung naghahambing ka ng mga disenyo ng L-port, nagpaplano ng bagong piping system, o nagpapalit ng kasalukuyang balbula, suriin ang mga detalye ng Three Way Ball Valve L Port at ihanda ang iyong mga kinakailangan sa pagpapatakbo bago mag-order. Makipag-ugnayan sa aming koponan upang talakayin ang iyong aplikasyon, kumpirmahin ang mga teknikal na detalye, at humiling ng angkop na panipi. Pakiusapmakipag-ugnayan sa aminngayon upang galugarin ang mga solusyon sa balbula na iniayon sa iyong mga pang-industriyang pangangailangan sa pagkontrol sa daloy.
