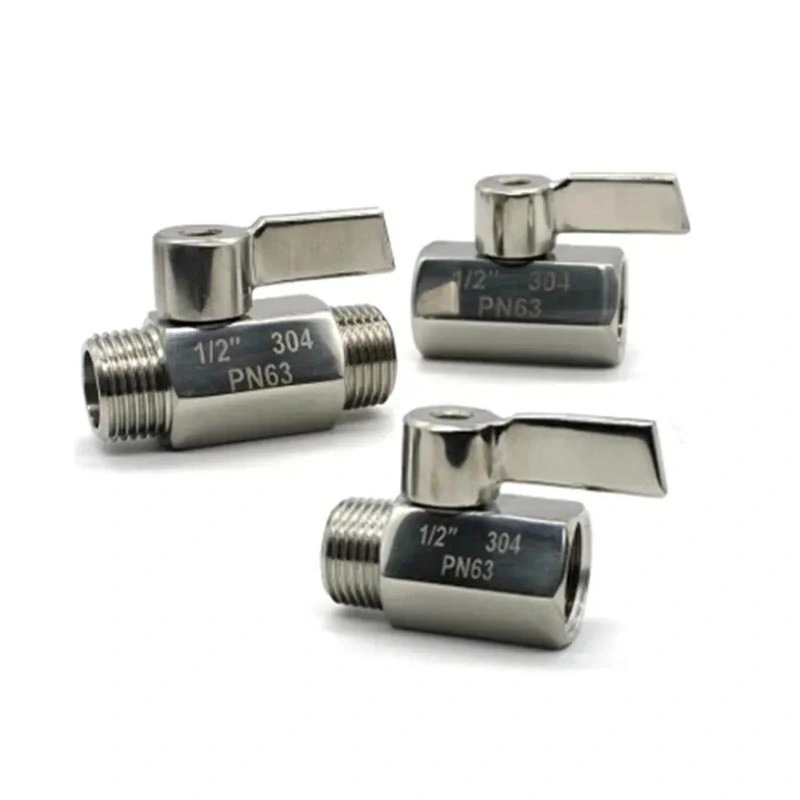

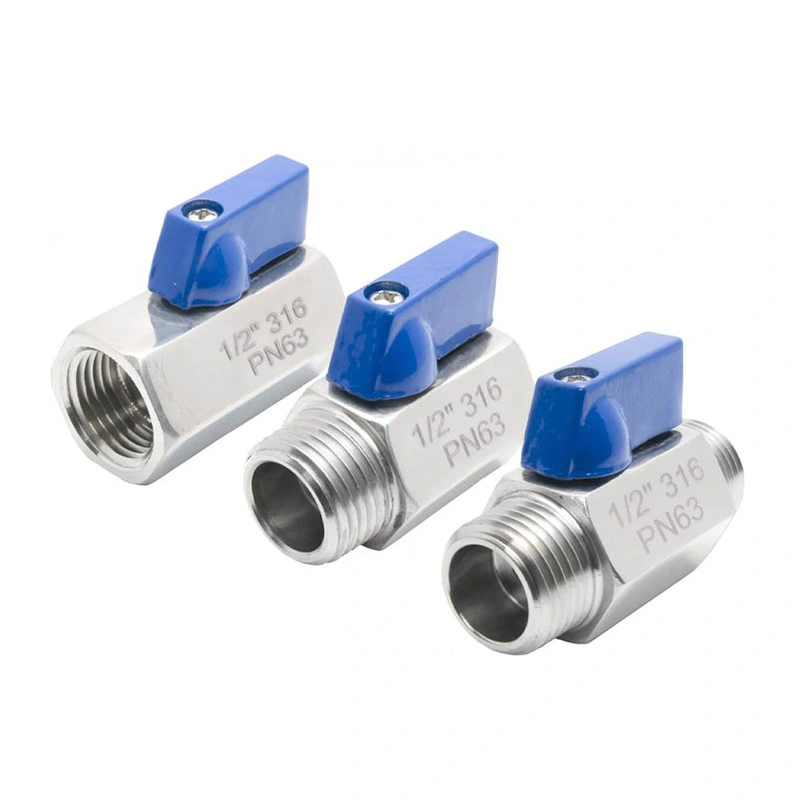

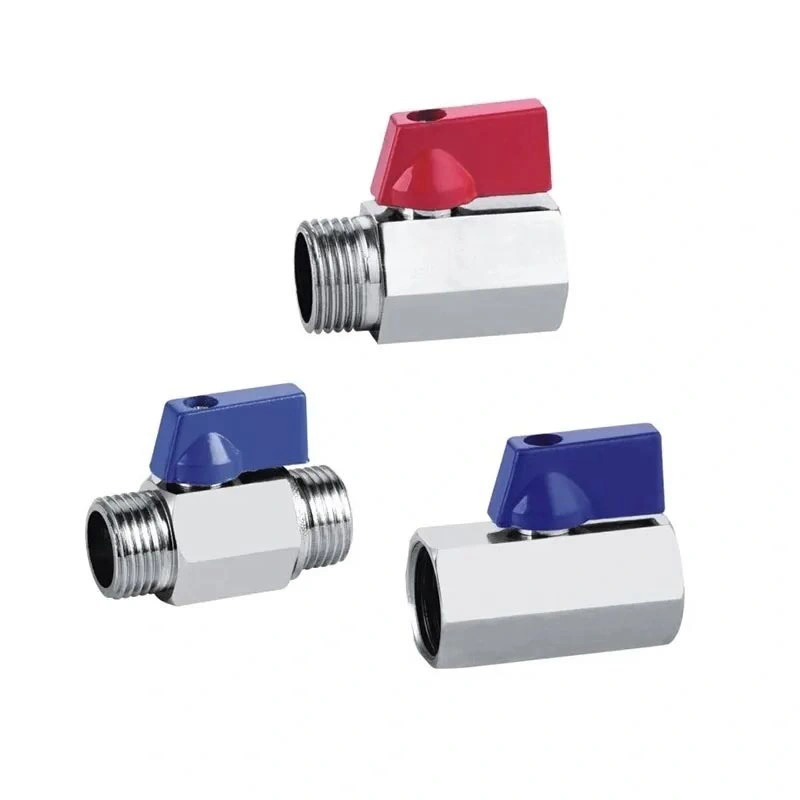

Hindi kinakalawang na Steel Mini Ball Valve

Ang Stainless Steel Mini Ball Valve ay idinisenyo para sa mga compact na piping at kagamitan kung saan limitado ang espasyo ngunit kailangan ng quarter-turn shut-off valve. Ang hindi kinakalawang na asero na katawan nito, may sinulid na NPT o BSP na mga koneksyon at compact operating handle ay ginagawa itong angkop para sa maliliit na pipeline assemblies, mga instrumento at kagamitan sa paghawak ng likido. Maaaring piliin ang balbula ayon sa kinakailangang presyon, temperatura, daluyan at pagtutukoy ng koneksyon.

Pangunahing Dimensyon

Istraktura ng Produkto at Mga Tampok

Compact Quarter-Turn Operation

Gumagamit ang balbula ng mekanismo ng quarter-turn ball para sa on/off na serbisyo. Ang pag-ikot ng hawakan ay nagbabago sa posisyon ng bola at nagbubukas o nagsasara ng daloy ng daloy. Ang paraan ng pagpapatakbo na ito ay angkop para sa mga aplikasyon kung saan ang balbula ay kailangang paandarin nang madalas o kung saan ang isang simpleng shut-off function ay kinakailangan.

316 Hindi kinakalawang na Steel Construction

Ang valve body ay tinukoy bilang ASTM A351 CF8M (316), na may ASTM A182 F316 na ginagamit para sa bola at stem. Ang kumbinasyong materyal na ito ay nagbibigay ng hindi kinakalawang na asero na konstruksyon para sa mga aplikasyon kung saan ang paglaban sa kaagnasan at pagkakatugma ng materyal ay mahalaga. Ang aktwal na pagiging angkop ay dapat suriin laban sa daluyan ng proseso at mga kondisyon ng pagpapatakbo.

NPT at BSP Threaded Connections

Available ang balbula sa mga koneksyong may sinulid na NPT at BSP para sa pagsasama sa mga katugmang piping at kagamitan. Dapat kumpirmahin ang uri ng thread bago mag-order dahil gumagamit ang mga thread ng NPT at BSP ng iba't ibang pamantayan ng thread at hindi dapat ituring bilang mga interchangeable na koneksyon.

RPTFE Seat Configuration

Ang karaniwang materyal sa upuan ay RPTFE (PTFE+15%fv). Ang pagpili ng upuan ay dapat isaalang-alang ang working medium, operating temperature at pressure. Kung ang aplikasyon ay nagsasangkot ng mga agresibong kemikal o mga espesyal na likido sa proseso, ang materyal na pagkakatugma ay dapat kumpirmahin bago ang pagpili ng balbula.

Mga Pagsasaalang-alang sa Pagpili

Ang pagpili ng isang maliit na balbula ng bola ay nangangailangan ng higit sa pagtutugma ng laki ng tubo. Ang gumaganang daluyan, presyon, temperatura, uri ng koneksyon at magagamit na espasyo sa pag-install ay dapat isaalang-alang lahat. Ang mga limitasyon ng presyon at temperatura ng balbula ay dapat suriin laban sa aktwal na mga kondisyon ng pagpapatakbo bago i-install.

Para sa mga sinulid na pag-install, kumpirmahin kung ang pipeline ay gumagamit ng mga NPT o BSP na mga thread. Para sa mga kagamitang may restricted access, suriin ang posisyon ng hawakan at available na clearance sa paligid ng balbula. Ang upuan at mga sealing na materyales ay dapat ding magkatugma sa proseso ng likido upang maiwasan ang napaaga na pagkasira ng bahagi.

Mga Sitwasyon ng Application

Ang Stainless Steel Mini Ball Valve ay maaaring gamitin para sa shut-off na serbisyo sa mga compact fluid system at kagamitan kung saan kinakailangan ang mas maliit na valve arrangement. Kasama sa mga karaniwang application ang:

Mga sistema ng suplay ng tubig at paagusan

Pneumatic equipment at compressed air lines

Mga kagamitan sa instrumentasyon at pagsubok

Maliit na makinarya at kagamitan sa automation

Mga sistema ng paglamig at mga yunit ng pagsasala

Mga instalasyon ng laboratoryo at pagtutubero

Banayad na pang-industriya na mga sistema ng paghawak ng likido

Pag-install at Pagpapanatili

Bago i-install, i-verify ang laki ng balbula, uri ng thread, rating ng presyon, hanay ng temperatura at pagkakatugma ng materyal. Linisin ang mga thread ng pipe at alisin ang mga dayuhang particle na maaaring makaapekto sa koneksyon o sealing surface. Gumamit ng naaangkop na paraan ng pag-seal ng sinulid para sa napiling koneksyon at iwasan ang labis na puwersa ng paghihigpit.

Pagkatapos ng pag-install, patakbuhin ang hawakan sa buong saklaw ng quarter-turn at suriin ang koneksyon para sa pagtagas sa panahon ng pag-commissioning ng system. Sa panahon ng pagpapanatili, ihiwalay ang balbula mula sa pinagmumulan ng presyon bago suriin o palitan ang mga panloob na bahagi.

Kalidad at Dokumentasyon

Maaaring kasama sa inspeksyon ng produksyon ang mga dimensional na tseke, pag-verify ng materyal, inspeksyon ng pagpupulong at mga pagsubok sa presyon o sealing ayon sa naaangkop na produkto at mga kinakailangan sa order. Ang mga guhit ng produkto at teknikal na detalye ay maaaring ibigay para sa pagkumpirma ng dimensyon at pagpili ng proyekto. Ang materyal na dokumentasyon at mga rekord ng inspeksyon ay maaari ding ayusin kung kinakailangan.

FAQ

Q1: Para saan ang Stainless Steel Mini Ball Valve?

A Hindi kinakalawang na Steel Mini Ball Valveay pangunahing ginagamit para sa on/off fluid control sa compact piping, equipment at instrument system. Ito ay angkop para sa katugmang tubig, hangin, langis at iba pang pang-industriya na media sa loob ng tinukoy na hanay ng presyon at temperatura.

Q2: Ano ang pagkakaiba sa pagitan ng mga thread ng NPT at BSP?

Ang NPT at BSP ay magkaibang pamantayan ng thread na may iba't ibang profile at detalye ng thread. Dapat tumugma ang valve thread sa mating pipe o fitting, kaya dapat kumpirmahin ang kinakailangang thread standard bago mag-order.

Q3: Anong mga materyales ang ginagamit para sa balbula?

Ang karaniwang configuration ay gumagamit ng ASTM A351 CF8M (316) para sa katawan, ASTM A182 F316 para sa bola at stem, at RPTFE (PTFE+15%fv) para sa upuan. Available ang iba pang mga materyales kapag hiniling.

Q4: Anong presyon at temperatura ang kayang hawakan ng balbula?

Ang nakalistang pinakamataas na presyon ay 285PSI at ang hanay ng temperatura ay -25℃~150℃. Ang aktwal na mga pinapahintulutang kondisyon sa pagpapatakbo ay dapat kumpirmahin ayon sa laki ng balbula, katamtaman, temperatura at ang naaangkop na rating ng presyon-temperatura.

Q5: Maaari ba akong humiling ng pagguhit ng produkto bago mag-order?

Oo. Ang mga dimensyon na guhit at teknikal na mga detalye ay maaaring ibigay upang kumpirmahin ang laki ng balbula, uri ng koneksyon, mga sukat ng pag-install at iba pang kinakailangang mga parameter bago ang produksyon.

Q6: Maaari bang ma-verify ang materyal ng balbula?

Oo. Maaaring isaayos ang pag-verify ng materyal at kaugnay na dokumentasyon ng inspeksyon ayon sa configuration ng balbula at mga kinakailangan sa order. Dapat kumpirmahin ang naaangkop na saklaw ng inspeksyon kapag naglalagay ng order.

Q7: Mayroon bang iba't ibang materyales?

Oo. Maaaring isaalang-alang ang iba pang kumbinasyon ng body, ball, stem, seat at sealing material para sa mga partikular na kondisyon sa pagpapatakbo, napapailalim sa kinakailangang pressure, temperatura at medium compatibility.
