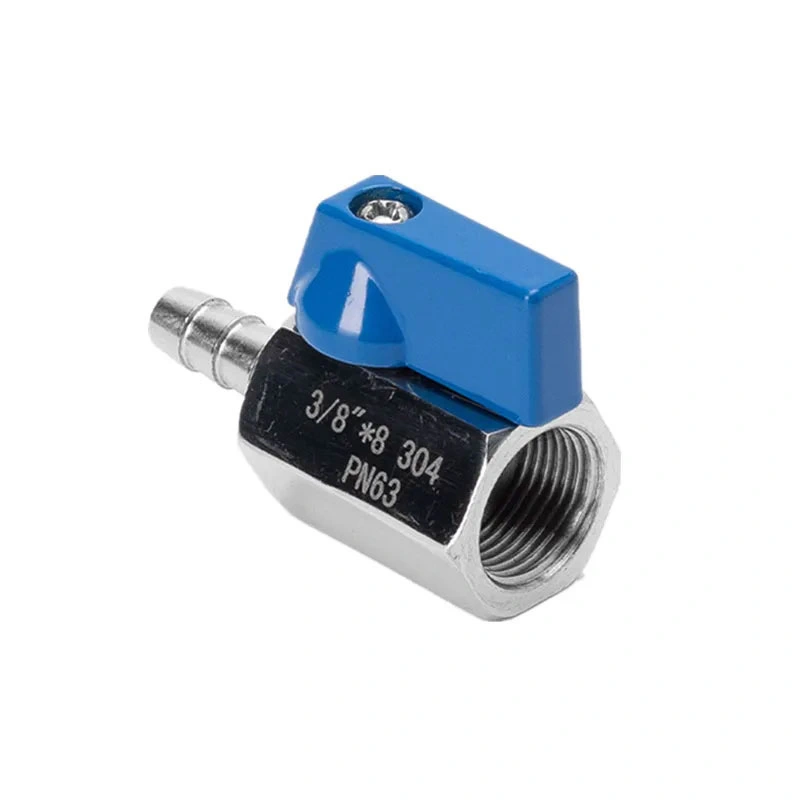

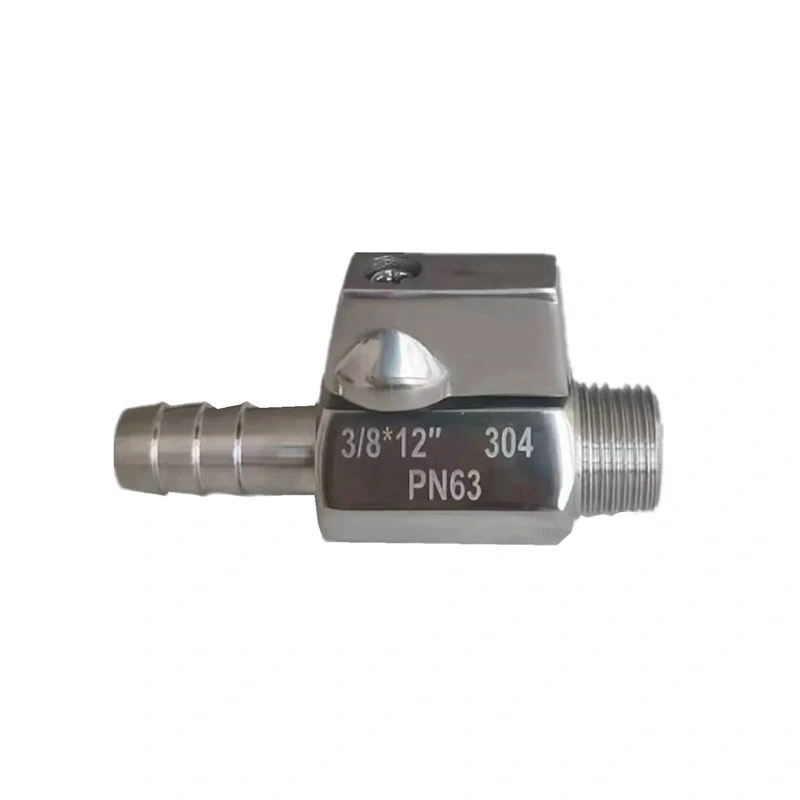

Hindi kinakalawang na asero na may sinulid na Nipple Hose Mini Ball Valve

Ang mga compact fluid lines ay kadalasang nangangailangan ng balbula na maaaring magkonekta ng sinulid na piping at nababaluktot na mga hose sa loob ng limitadong espasyo sa pag-install. Pinagsasama ng Stainless Steel Threaded Nipple Hose Mini Ball Valve ang isang sinulid na nipple na may koneksyon sa hose sa isang assembly, na nagbibigay ng maginhawang on/off na kontrol sa pamamagitan ng quarter-turn operating mechanism. Ang compact na configuration nito ay angkop para sa mga kagamitan at piping layout kung saan pinaghihigpitan ang espasyo.

Pangunahing Dimensyon

Istraktura ng Produkto at Mga Tampok

Sinulid at Hose Connection

Pinagsasama ng balbula ang isang sinulid na koneksyon sa isang hose nipple sa isang compact assembly. Ang sinulid na bahagi ay maaaring ikonekta sa mga katugmang NPT o BSP na mga bahagi ng piping, habang ang gilid ng utong ay inilaan para sa isang angkop na flexible na hose at clamp arrangement. Ang diameter sa loob ng hose at mga sukat ng koneksyon ay dapat kumpirmahin bago i-install.

316 Hindi kinakalawang na Steel Construction

Ang valve body ay tinukoy bilang ASTM A351 CF8M (316), na may ASTM A182 F316 na ginagamit para sa bola at stem. Ang konstruksyon na hindi kinakalawang na asero na ito ay angkop para sa mga aplikasyon kung saan kinakailangan ang pagkakatugma ng materyal at paglaban sa kaagnasan. Ang aktuwal na kaangkupan ay depende sa gumaganang daluyan, konsentrasyon, temperatura at iba pang kundisyon ng serbisyo.

Quarter-Turn Shut-Off

Ang mekanismo ng bola ay nagbibigay ng quarter-turn opening at closing operation. Ang posisyon ng hawakan ay nagpapahiwatig ng estado ng pagpapatakbo ng balbula, na nagpapahintulot sa balbula na magamit para sa direktang on/off na paghihiwalay sa mga compact fluid system. Ang balbula na ito ay inilaan para sa shut-off na serbisyo sa halip na tumpak na regulasyon ng daloy.

Upuan ng RPTFE

Ang karaniwang upuan ay RPTFE (PTFE+15%fv). Ang materyal ng upuan ay dapat suriin laban sa daluyan ng proseso at temperatura ng pagpapatakbo bago pumili. Maaaring isaalang-alang ang iba't ibang kumbinasyon ng materyal para sa mga aplikasyon na nangangailangan ng partikular na kemikal o pagkakatugma sa temperatura.

Pagpili ng Thread at Hose Connection

Ang NPT at BSP ay magkaibang mga pamantayan ng thread at hindi dapat ituring bilang mapagpapalit. Dapat tumugma ang valve thread sa mating fitting o pipeline connection. Kapag ikinonekta ang utong ng hose, pumili ng hose na may katugmang panloob na diameter at gumamit ng naaangkop na clamp o paraan ng koneksyon para sa mga kondisyon ng operating.

Para sa mga kagamitan na may limitadong espasyo, suriin ang pangkalahatang mga sukat ng balbula at hawakan ang clearance bago i-install. Ang hose ay dapat ding iruta nang walang labis na baluktot, pag-twist o panlabas na pagkarga sa koneksyon ng balbula.

Mga Sitwasyon ng Application

Ang Stainless Steel Threaded Nipple Hose Mini Ball Valve ay angkop para sa mga compact fluid lines kung saan kinakailangan ang koneksyon ng hose at manual shut-off. Kasama sa mga karaniwang application ang:

Hose water supply at drainage lines

Compressed air at pneumatic na kagamitan

Mga kagamitan sa pagsasala, pagpapalamig at paglilinis

Mga koneksyon sa bomba at mga saksakan ng alisan ng tubig

Sampling at kagamitan sa laboratoryo

Mga sistema ng patubig at pag-spray

Banayad na pang-industriya na kagamitan sa paghawak ng likido

Pag-install at Pagpapanatili

Bago i-install, kumpirmahin ang laki ng balbula, uri ng thread ng NPT o BSP, laki ng koneksyon ng hose, presyon at temperatura sa pagtatrabaho. Linisin ang mga koneksyon sa pagsasama at siguraduhin na ang mga sealing surface ay walang dumi o mga dayuhang particle. Ang mga sinulid na koneksyon ay dapat higpitan gamit ang naaangkop na paraan nang hindi naglalapat ng labis na puwersa sa katawan ng balbula.

Pagkatapos ng pag-install, suriin ang koneksyon ng hose at sinulid na pinagsama sa panahon ng pag-commissioning ng system. Patakbuhin ang hawakan sa buong saklaw ng quarter-turn nito upang kumpirmahin ang maayos na paggalaw. Bago ang pagpapanatili, ihiwalay ang balbula mula sa pinagmumulan ng presyon at bitawan ang natitirang presyon mula sa konektadong linya.

Mga Pagsasaalang-alang sa Presyon at Temperatura

Ang nakalistang pinakamataas na presyon ay 285PSI at ang tinukoy na hanay ng temperatura ay -25℃~150℃. Ang mga halagang ito ay dapat isaalang-alang kasama ang laki ng balbula, gumaganang daluyan at naaangkop na rating ng presyon-temperatura. Ang aktwal na mga kondisyon ng operating ay dapat na kumpirmahin bago i-install ang balbula sa system.

Teknikal na Dokumentasyon

Ang mga guhit ng produkto at teknikal na detalye ay maaaring ibigay para sa pagkumpirma ng dimensyon at pagpili ng proyekto. Ang impormasyon ng materyal, mga talaan ng inspeksyon at iba pang naaangkop na mga dokumento ng produkto ay maaari ding isaayos ayon sa configuration ng balbula at mga kinakailangan sa order.

FAQ

Q1: Para saan ang Stainless Steel Threaded Nipple Hose Mini Ball Valve?

A Hindi kinakalawang na asero na may sinulid na Nipple Hose Mini Ball Valveay ginagamit para sa manu-manong on/off na kontrol sa mga compact fluid system na pinagsasama ang isang sinulid na koneksyon sa pipeline na may nababaluktot na koneksyon sa hose. Maaari itong magamit sa katugmang tubig, hangin, langis at iba pang media sa loob ng tinukoy na mga limitasyon sa pagpapatakbo.

T2: Maaari bang direktang kumonekta ang balbula sa isang nababaluktot na hose?

Ang gilid ng utong ay idinisenyo para sa koneksyon sa isang katugmang hose gamit ang naaangkop na koneksyon ng hose at pagkakaayos ng clamp. Ang laki ng hose, panloob na diameter at paraan ng koneksyon ay dapat na tumugma sa mga sukat ng balbula at mga kondisyon ng pagpapatakbo.

Q3: Available ba ang mga bersyon ng NPT at BSP?

Oo. Ang mga nakalistang pamantayan ng thread ay NPT at BSP. Dapat tukuyin ang kinakailangang uri ng thread kapag nag-order upang tumugma ito sa koneksyon ng mating pipe, fitting o kagamitan.

Q4: Ang balbula ba na ito ay angkop para sa mga compressed air system?

Oo, maaari itong isaalang-alang para sa mga katugmang aplikasyon ng naka-compress na hangin sa loob ng tinukoy na mga limitasyon ng presyon at temperatura. Ang laki ng balbula, paraan ng koneksyon at mga materyales sa sealing ay dapat suriin laban sa aktwal na mga kinakailangan ng pneumatic system.

Q5: Anong materyal ang ginagamit para sa valve body?

Ang karaniwang materyal ng katawan ay ASTM A351 CF8M (316). Ang bola at stem ay ASTM A182 F316, habang ang upuan ay RPTFE (PTFE+15%fv). Available ang iba pang mga materyales kapag hiniling.

Q6: Maaari ba akong humiling ng drawing bago mag-order?

Oo. Ang mga dimensyon na guhit at teknikal na mga detalye ay maaaring ibigay upang kumpirmahin ang laki ng balbula, uri ng thread, koneksyon ng hose at mga sukat ng pag-install bago ang produksyon.

Q7: Anong impormasyon ang kailangan para sa pagpili ng balbula?

Pakibigay ang kinakailangang sukat, pamantayan ng thread ng NPT o BSP, laki ng hose, medium na gumagana, presyon, temperatura at mga kinakailangan sa pag-install. Nakakatulong ang impormasyong ito na kumpirmahin ang naaangkop na configuration ng balbula.
