3PC Ball Valve 2000WOG na may ISO 5211 Base para sa Actuator

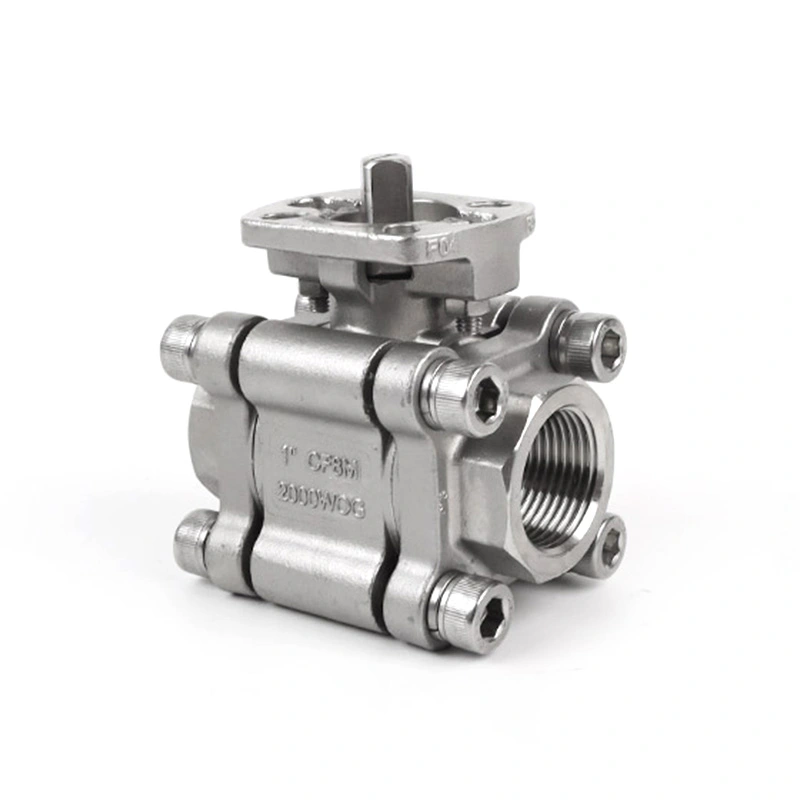

Ang Shangtai 3PC Ball Valve 2000WOG na may ISO 5211 Base para sa Actuator ay isang three-piece stainless steel ball valve na idinisenyo para sa manu-mano o awtomatikong on-off na serbisyo. Gumagamit ang balbula ng 316 stainless steel na katawan, bola at tangkay, na may ISO 5211 mounting base para sa pag-install ng actuator. Ito ay magagamit sa NPT at BSP na mga sinulid na koneksyon at maaaring i-configure para sa iba't ibang pang-industriya na media at mga kondisyon ng operating.

Pangunahing Dimensyon

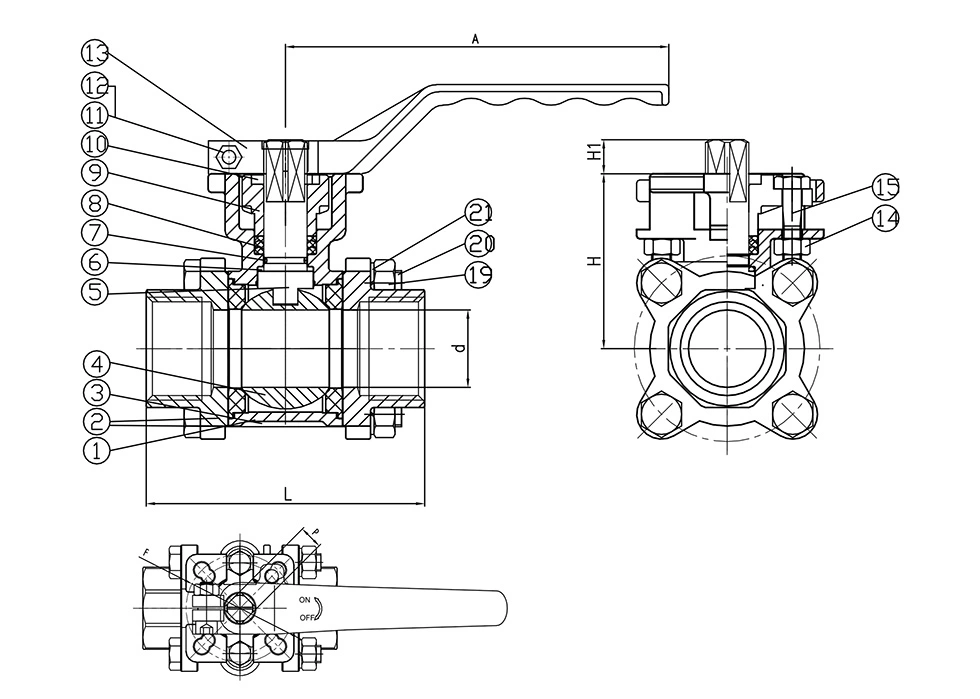

Pangkalahatang Dimensyon:

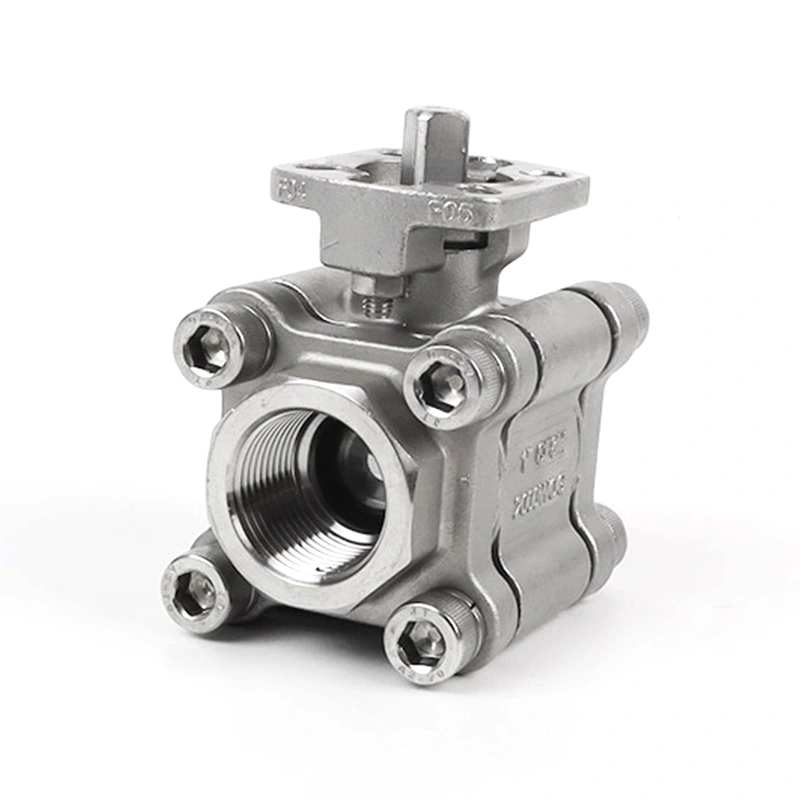

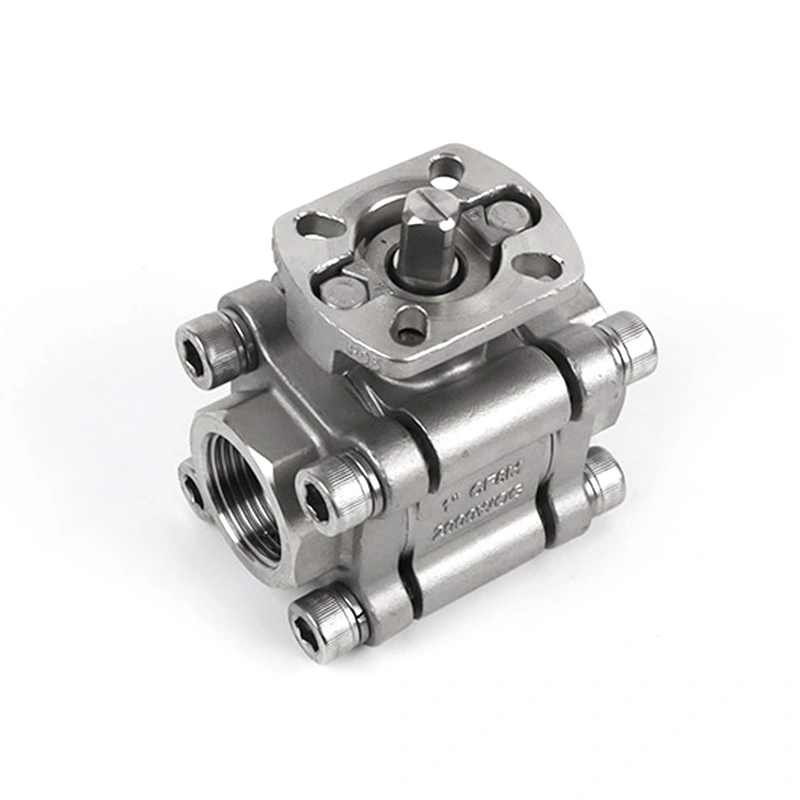

Pag-mount ng Actuator

Ang 3PC Ball Valve 2000WOG na may ISO 5211 Base para sa Actuator ay na-configure na may ISO 5211 mounting base para sa pag-install ng actuator. Ang mga mounting dimensyon na ipinapakita sa pangkalahatang talahanayan ng mga dimensyon, kabilang ang F at P, ay maaaring gamitin kapag sinusuri ang pagiging tugma ng actuator. Ang kinakailangang actuator ay dapat piliin ayon sa laki ng balbula, operating torque at mga kinakailangan ng system.

Ang tatlong-pirasong katawan ay nagbibigay ng access sa mga panloob na bahagi ng balbula kapag kailangan ang inspeksyon o pagpapalit. Ang konstruksyon na hindi kinakalawang na asero at pagsasaayos ng upuan ng RPTFE ay maaaring piliin para sa katugmang pang-industriya na media at mga kondisyon ng pagpapatakbo.

Mga aplikasyon

Maaaring gamitin ang balbula na ito para sa on-off na kontrol ng likido sa mga sistema ng pang-industriya na piping, kabilang ang paggamot ng tubig, serbisyo ng langis at gas, pagproseso ng kemikal, naka-compress na hangin, mga skid ng kagamitan at pangkalahatang proseso ng piping. Ang pagiging tugma ng media ay dapat kumpirmahin mula sa mga materyales sa katawan, upuan at selyo bago piliin.

Para sa mga automated system, ang 3PC Ball Valve 2000WOG na may ISO 5211 Base para sa Actuator ay maaaring ipares sa angkop na pneumatic o electric actuator ayon sa kinakailangang paraan ng kontrol at operating torque.

Mga Pag-iingat para sa Paggamit

1. Kumpirmahin na ang presyon ng balbula at mga rating ng temperatura ay angkop para sa aktwal na mga kondisyon ng pagpapatakbo bago i-install.

2. Suriin ang mga sukat at interface ng pag-mount ng actuator bago pumili ng actuator.

3. Piliin ang upuan ng balbula, mga seal at iba pang mga basang bahagi ayon sa daluyan at temperatura na gumagana.

4. Iwasan ang epekto o labis na puwersang panlabas sa katawan ng balbula, hawakan at mga sinulid na koneksyon.

5. Ang pag-install, pag-mount ng actuator at pagpapanatili ay dapat isagawa ayon sa naaangkop na mga pamamaraan ng balbula at pipeline.

Pagpapadala at Packaging

Ang mga balbula ay nakaimpake sa mga corrugated na karton at mga kaso ng plywood para sa pag-export ng kargamento. Maaaring iakma ang mga detalye ng packaging ayon sa laki ng balbula, dami ng order at mga kinakailangan sa transportasyon.

FAQ

1. Ano ang pinakamataas na working pressure ng 3PC Ball Valve 2000WOG na may ISO 5211 Base para sa Actuator?

Ang nakalistang pinakamataas na presyon ay 1975 PSI. Ang pinapahintulutang presyon ng pagtatrabaho ay dapat kumpirmahin ayon sa laki ng balbula, temperatura, daluyan at ang naaangkop na rating ng presyon-temperatura.

2. Ano ang layunin ng ISO 5211 base?

Ang ISO 5211 base ay nagbibigay ng isang standardized actuator mounting interface. Ang laki ng actuator at mga sukat ng mounting ay dapat suriin laban sa mga sukat ng F at P ng balbula bago i-install.

3. Anong mga materyales ang ginagamit para sa balbula?

Ang pangunahing configuration ay gumagamit ng CF8M para sa katawan at takip, 316 para sa bola at tangkay, RPTFE para sa upuan, at PTFE, Viton at 304 na hindi kinakalawang na asero para sa iba pang nakalistang bahagi.

4. Maaari bang gamitin ang balbula sa mga pneumatic o electric actuator?

Oo. Maaaring i-configure ang balbula para sa operasyon ng actuator. Dapat piliin ang actuator ayon sa laki ng balbula, operating torque, mounting interface at mga kinakailangan sa kontrol.

5. Anong mga pamantayan sa koneksyon ang magagamit?

Ang mga nakalistang opsyon sa koneksyon ay NPT at BSP na may sinulid na dulo. Dapat kumpirmahin ang naaangkop na koneksyon kapag naglalagay ng order.

6. Maaari bang ibigay ang iba pang mga materyales?

Oo. Ang iba pang mga materyales ay magagamit kapag hiniling, napapailalim sa kinakailangang presyon, temperatura, medium at configuration ng bahagi.
