3PC Carbon Steel Ball Valve 2000WOG

Ang 3PC Carbon Steel Ball Valve 2000WOG ay isang three-piece ball valve na may pinahabang tangkay para sa mga insulated pipeline, buried installation at application kung saan kailangang palawigin ang operating point. Ang 2000WOG rating at ginagawang angkop ng tatlong pirasong konstruksyon para sa high-pressure on-off fluid control. Maaaring i-disassemble ang balbula para sa inspeksyon at pagpapalit ng mga upuan o seal.

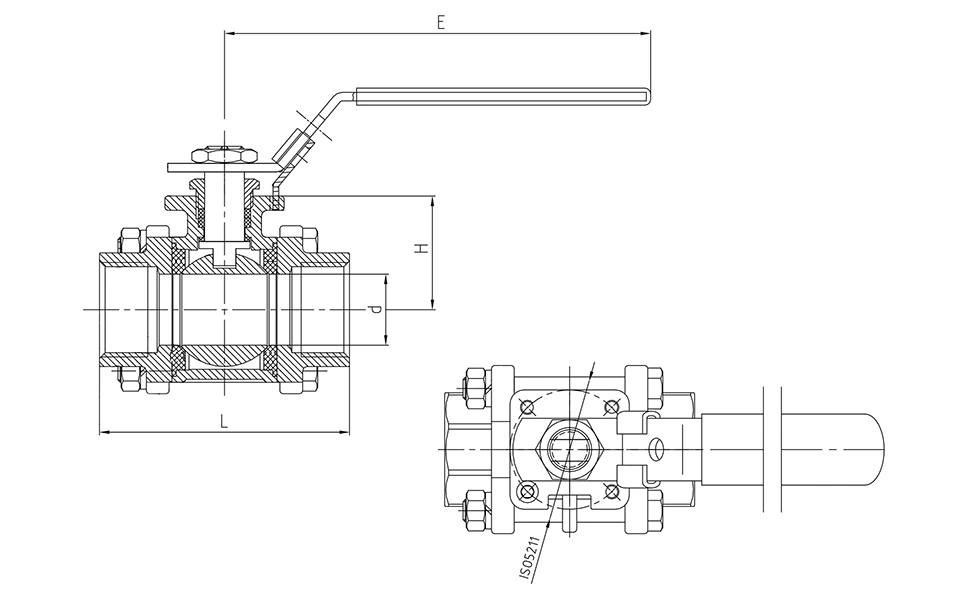

Pangunahing Dimensyon

N: Nagtatapos ang thread ayon sa ANSI B 2.1 NPT
B: Nagtatapos ang thread ayon sa BS21 BSP

Mga Pangunahing Tampok

1. Extended Stem para sa Espesyal na Kundisyon sa Pag-install

Ang pinahabang tangkay ay nagbibigay ng access sa balbula operating point kapag ang pipeline ay insulated, buried o naka-install sa isang lokasyon na may limitadong access. Nakakatulong ang anti-blowout stem structure na mapanatili ang stem sa loob ng valve body kapag ang balbula ay nasa ilalim ng presyon.

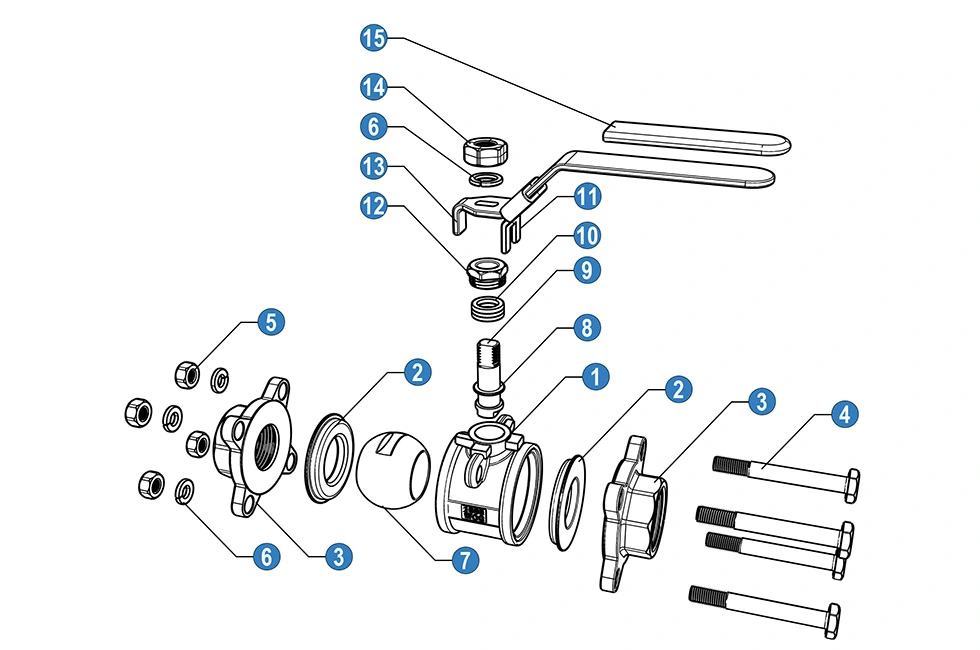

2. Tatlong-piraso na Konstruksyon

Ang tatlong-pirasong katawan ay nagpapahintulot sa balbula na mabuksan para sa inspeksyon at pagpapanatili. Mga upuan, seal at iba pang panloob ang mga bahagi ay maaaring ma-access para palitan kung kinakailangan. Ang konstruksiyon na ito ay praktikal para sa pang-industriyang pipeline sistema kung saan kinakailangan ang pana-panahong pagpapanatili.

3. 1975PSI Pinakamataas na Presyon

Ang3PC Carbon Steel Ball Valve 2000WOGay nakalista na may pinakamataas na presyon na 1975PSI. Ang ang naaangkop na presyon ng pagtatrabaho ay nakasalalay sa laki ng balbula, temperatura, daluyan at ang rating ng presyon-temperatura. Ang Ang pagtatalaga ng 2000WOG ay tumutukoy sa serbisyo ng tubig, langis at gas sa ilalim ng naaangkop na mga kondisyon ng rating.

4. NPT at BSP Connections

Available ang balbula sa mga koneksyong may sinulid na NPT at BSP. Ang pagpili ng koneksyon ay dapat tumugma sa pipeline pamantayan at mga kinakailangan sa pag-install.

Mga Materyales at Pamantayan

Ang ibinigay na configuration ay gumagamit ng ASTM A351 316 para sa valve body, ASTM A182 F316 para sa bola at stem, at RPTFE (PTFE+15%fv) para sa upuan. Ang iba pang mga materyales ay makukuha kapag hiniling ayon sa mga kinakailangang kondisyon ng serbisyo.

Ang disenyo at pagmamanupaktura ay batay sa ISO 17292/API 608. Sinusunod ng pagsubok at inspeksyon ang API 598, habang Ang mga rating ng presyon-temperatura ay tinutukoy sa ASME B16.34. Ang nakalistang hanay ng temperatura ay -25 ℃ hanggang 150 ℃.

Quality Control

Sinasaklaw ng inspeksyon ng produksyon ang papasok na pag-verify ng materyal, pagsubok sa presyon, mga pagsusuri sa sealing at tapos na balbula inspeksyon. Ang mga ulat ng materyal na pagsubok at naaangkop na dokumentasyon ng produkto ay maaaring ibigay ayon sa balbula configuration at mga kinakailangan sa order.

Available ang dokumentasyon ng ISO 9001 at CE para sa mga naaangkop na configuration. Ang mga bahagi ng materyal, upuan at sealing ay maaaring piliin din ayon sa kinakailangang presyon, temperatura at daluyan.

Mga aplikasyon

Ang 3PC Carbon Steel Ball Valve 2000WOG ay maaaring isaalang-alang para sa high-pressure on-off na serbisyo sa pang-industriyang piping mga sistema, kabilang ang paggamot ng tubig, langis at gas, pagproseso ng kemikal, naka-compress na hangin at pangkalahatang kontrol ng likido. Ang Ang pinahabang tangkay ay partikular na kapaki-pakinabang kung saan ang pagkakabukod o lalim ng pag-install ay nagpapahirap sa karaniwang balbula na tangkay access.

Bago pumili, kumpirmahin ang gumaganang presyon, temperatura, katamtaman, laki ng balbula, uri ng koneksyon at magagamit espasyo sa pag-install. Dapat suriin ang pagiging tugma ng materyal para sa katawan, bola, tangkay at upuan.

FAQ

1. Ano ang maximum working pressure ng 3PC Carbon Steel Ball Valve 2000WOG?

Ang data ng produkto ay naglilista ng pinakamataas na presyon na 1975PSI. Ang aktwal na pinapahintulutang presyon ng pagtatrabaho ay dapat kumpirmahin ayon sa laki ng balbula, temperatura, daluyan at ang naaangkop na rating ng presyon-temperatura.

2. Para saan ang extended stem?

Ang pinahabang tangkay ay ginagamit para sa insulated pipelines, buried installation at mga lokasyon kung saan gumagana ang balbula Ang punto ay kailangang iposisyon palayo sa koneksyon ng pipeline.

3. Anong mga koneksyon sa thread ang magagamit?

Available ang mga koneksyong may sinulid na NPT at BSP. Ang koneksyon ay dapat piliin ayon sa pamantayan ng pipeline at mga kinakailangan sa pag-install.

4. Maaari bang ipasadya ang mga materyales sa balbula?

Oo. Ang iba pang mga materyales sa katawan, bola, tangkay, upuan at sealing ay maaaring ibigay ayon sa kinakailangang daluyan, presyon at temperatura.

5. Anong mga dokumento ang maaaring ibigay?

Ang mga ulat ng materyal na pagsubok at naaangkop na inspeksyon o mga dokumento ng produkto ay maaaring ibigay ayon sa balbula configuration at mga kinakailangan sa order. Available ang dokumentasyon ng ISO 9001 at CE para sa mga naaangkop na configuration.

6. Paano nakabalot ang balbula para i-export?

Ang mga balbula ay nakaimpake sa mga corrugated na karton at mga kaso ng plywood para sa pag-export ng kargamento. Ang mga detalye ng packaging ay maaaring inaayos ayon sa laki ng balbula, dami at mga kinakailangan sa transportasyon.
