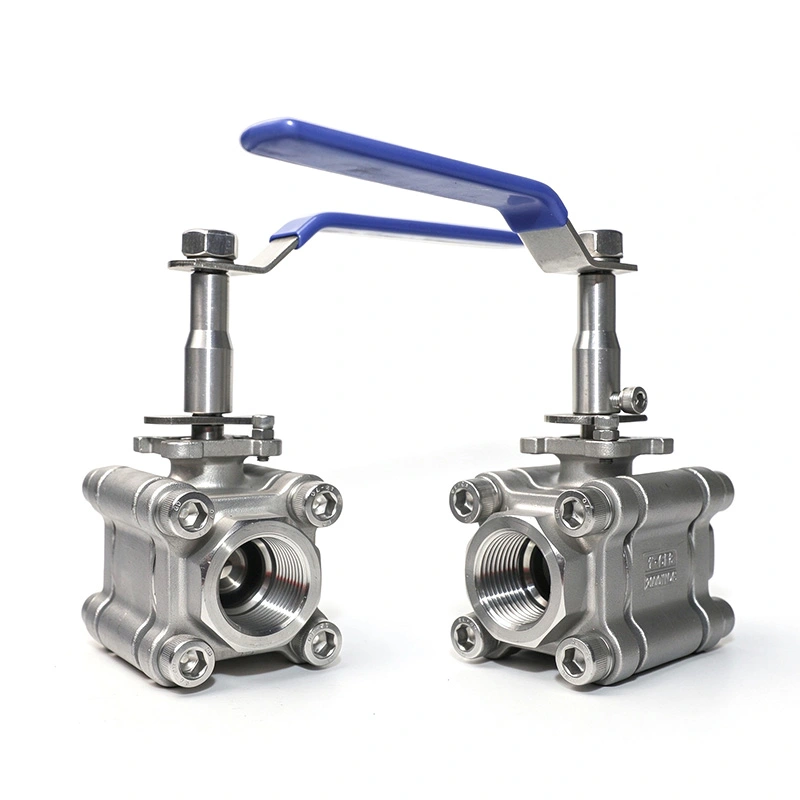

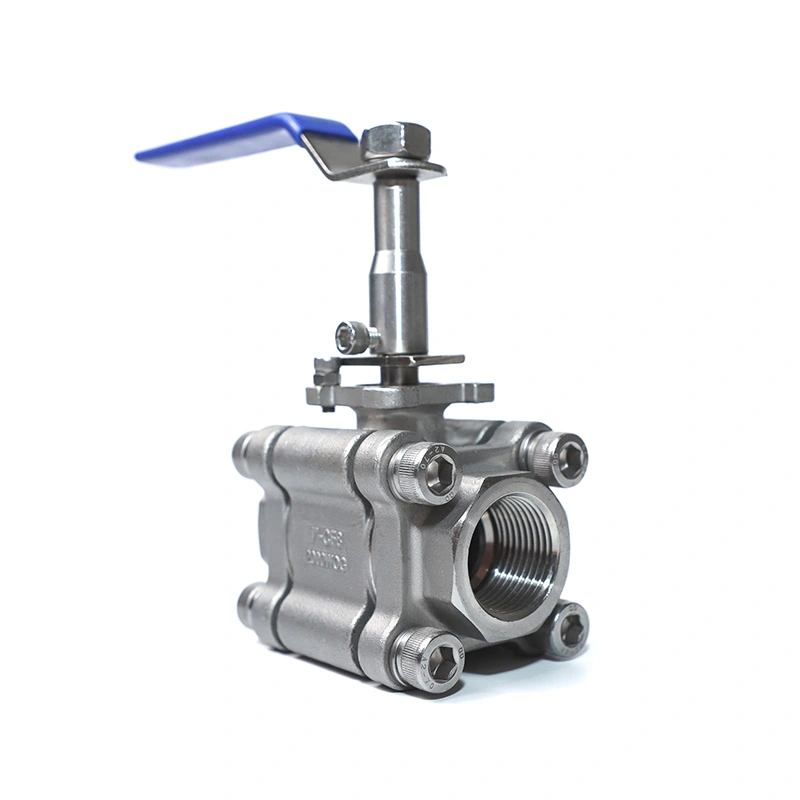

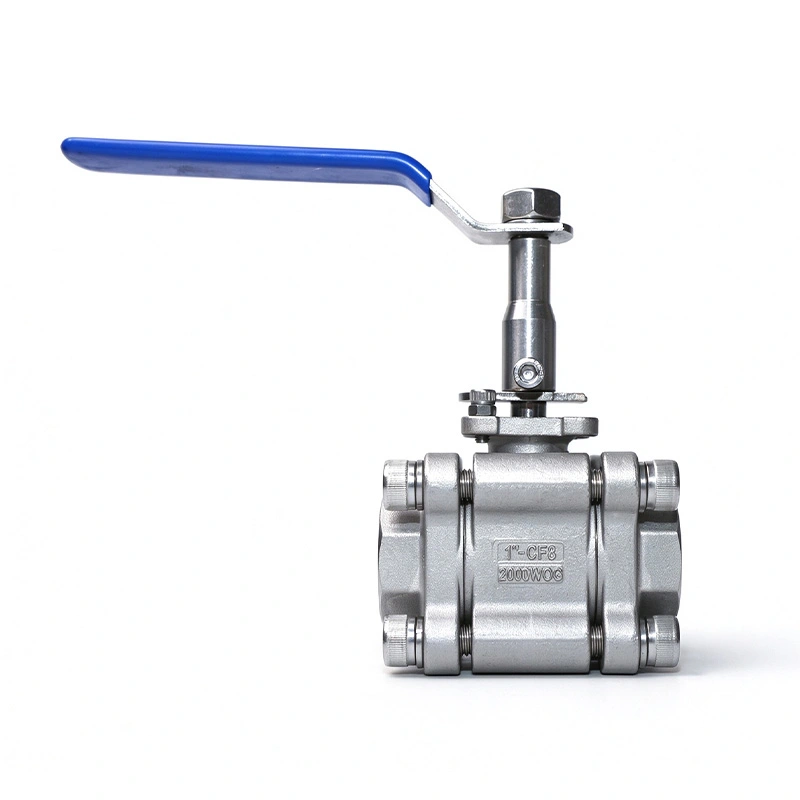

3PC Stainless Steel Ball Valve 2000WOG Extended Stem

Ang 3PC Stainless Steel Ball Valve 2000WOG Extended Stem ay idinisenyo para sa mga insulated pipeline, buried installation at iba pang mga application kung saan ang balbula operating point ay kailangang pahabain. Nagtatampok ang balbula ng 316 hindi kinakalawang na asero katawan, bola at tangkay, isang three-piece construction, at mga koneksyong may sinulid na NPT o BSP. Ang pinahabang tangkay ay nagpapahintulot sa balbula na pinapatakbo palayo sa insulated o nakabaon na seksyon ng pipeline.

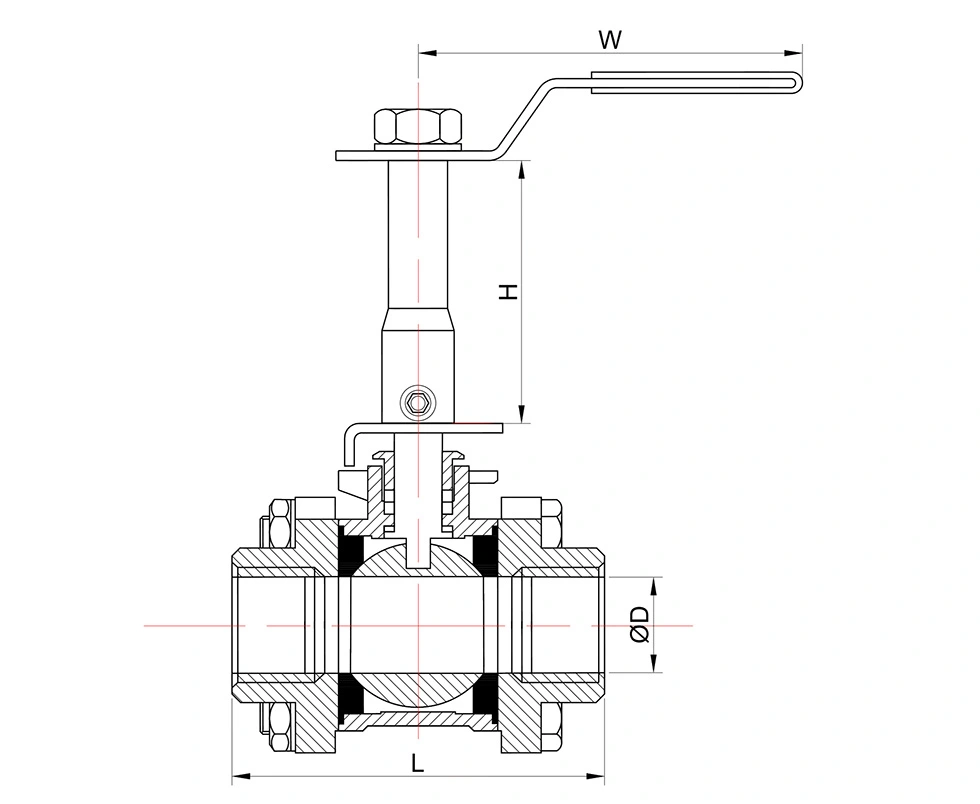

Pangunahing Dimensyon

Pangkalahatang Dimensyon:

Mga Pangunahing Tampok

1. Extended Stem para sa Insulated at Buried Pipelines

Inilalagay ng pinahabang tangkay ang operating point sa itaas o malayo sa lugar ng koneksyon ng pipeline. Ang pagsasaayos na ito ay kapaki-pakinabang kung saan ang pagkakabukod ng tubo, pag-install sa ilalim ng lupa o limitadong pag-access ay nagpapahirap sa isang karaniwang stem na paandarin. Gumagamit din ang stem ng isang anti-blowout na istraktura para sa serbisyo ng presyon.

2. 316 Hindi kinakalawang na Steel Construction

Ang katawan ay gawa sa ASTM A351 CF8M stainless steel, habang ang bola at tangkay ay gumagamit ng ASTM A182 F316. Ang mga materyales na ito magbigay ng corrosion resistance para sa mga katugmang tubig, langis, gas at pang-industriya na likidong aplikasyon. Ang upuan ng RPTFE ay tinukoy para sa nakalistang hanay ng temperatura at mga kondisyon ng serbisyo.

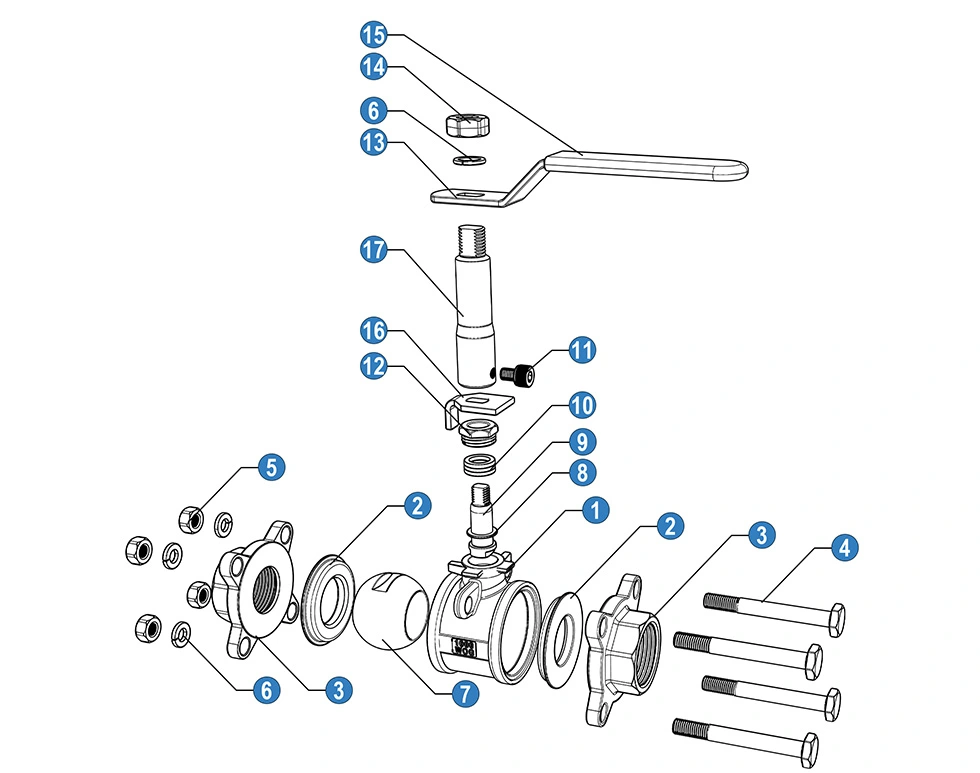

3. Three-Piece Body

Ang tatlong-pirasong katawan ay nagbibigay-daan sa pag-access sa mga panloob na bahagi para sa inspeksyon at pagpapanatili. Ang balbula ay maaaring disassembled kapag ang upuan, seal o iba pang panloob na mga bahagi ay kailangang suriin o palitan, na kung saan ay kapaki-pakinabang para sa pagpapanatili ng mga naka-install na pipeline system.

4. Rating ng Presyon ng 2000WOG

Ang 3PC Stainless Steel Ball Valve 2000WOG Extended Stem ay tinukoy para sa high-pressure on-off fluid control, na may maximum pressure na 1975 PSI na nakalista sa data ng produkto. Dapat kumpirmahin ang naaangkop na presyon ng pagtatrabaho ayon sa laki ng balbula, temperatura, daluyan at ang nauugnay na rating ng presyon-temperatura.

Mga Pamantayan at Kontrol ng Kalidad

Ang balbula ay ginawa ayon sa ISO 17292/API 608 na mga kinakailangan, na may mga rating ng pressure-temperature na isinangguni sa ASME B16.34 at pagsubok at inspeksyon ayon sa API 598. Kasama sa production inspection ang papasok na materyal mga pagsusuri, pagsubok sa presyon, mga pagsusuri sa sealing at natapos na inspeksyon ng balbula.

Available ang dokumentasyon ng ISO 9001 at CE para sa mga naaangkop na configuration ng balbula. Ang mga ulat ng materyal na pagsubok ay maaari ding ibinigay ayon sa pagkakasunud-sunod at mga kinakailangan sa dokumentasyon.

Mga aplikasyon

Ang 3PC Stainless Steel Ball Valve 2000WOG Extended Stem ay maaaring gamitin sa mga pipeline system kung saan ang extended valve kailangan ang operasyon, kabilang ang mga insulated na linya ng proseso, mga nakabaon na pipeline, paggamot ng tubig, mga sistema ng langis at gas, pagproseso ng kemikal at pangkalahatang kontrol sa likidong pang-industriya.

Bago pumili, suriin ang pipeline medium, operating pressure, temperatura, pamantayan ng koneksyon at magagamit espasyo sa pag-install. Dapat ding kumpirmahin ang pagiging tugma ng materyal para sa katawan, bola, tangkay at upuan.

FAQ

1. Para saan ang extended stem?

Ang pinahabang tangkay ay ginagamit para sa insulated pipelines, buried installation at iba pang mga lokasyon kung saan ang balbula kailangang nakaposisyon ang operating point na malayo sa koneksyon ng pipeline. Nagbibigay ito ng access sa balbula nang wala pag-alis ng nakapalibot na pagkakabukod o paglalantad sa nakabaon na seksyon ng pipeline.

2. Anong mga materyales ang ginagamit para sa balbula?

Ang katawan ay ASTM A351 CF8M (316), habang ang bola at tangkay ay ASTM A182 F316. Ang karaniwang upuan ay RPTFE (PTFE+15%fv). Ang iba pang mga materyales ay magagamit ayon sa mga kinakailangang kondisyon ng serbisyo.

3. Anong pressure at temperature range ang sinusuportahan ng valve?

Ang data ng produkto ay naglilista ng pinakamataas na presyon ng 1975 PSI at isang hanay ng temperatura na -25 ℃ hanggang 150 ℃. Actual allowable depende ang presyon sa laki ng balbula, temperatura, katamtaman at ang naaangkop na rating ng presyon-temperatura.

4. Anong mga koneksyon sa thread ang magagamit?

Ang karaniwang mga koneksyon sa thread ay NPT at BSP. Maaaring talakayin ang iba pang mga kinakailangan sa koneksyon ayon sa pagtutukoy ng pipeline.

5. Maaari bang ipasadya ang mga bahagi ng materyal at sealing?

Oo. Ang iba pang mga materyales sa katawan, bola, tangkay, upuan at sealing ay maaaring ibigay ayon sa operating medium, pressure at mga kinakailangan sa temperatura.

6. Anong mga dokumento ang makukuha?

Maaaring kabilang sa naaangkop na dokumentasyon ng produkto ang mga ulat ng materyal na pagsubok, mga talaan ng inspeksyon at ISO 9001 o CE dokumentasyon para sa nauugnay na pagsasaayos ng balbula.

7. Paano nakabalot ang balbula para i-export?

Ang mga balbula ay nakaimpake sa mga corrugated na karton at mga kaso ng plywood para sa pag-export ng kargamento. Maaaring ayusin ang packaging ayon sa laki ng balbula, dami ng order at mga kinakailangan sa transportasyon.
