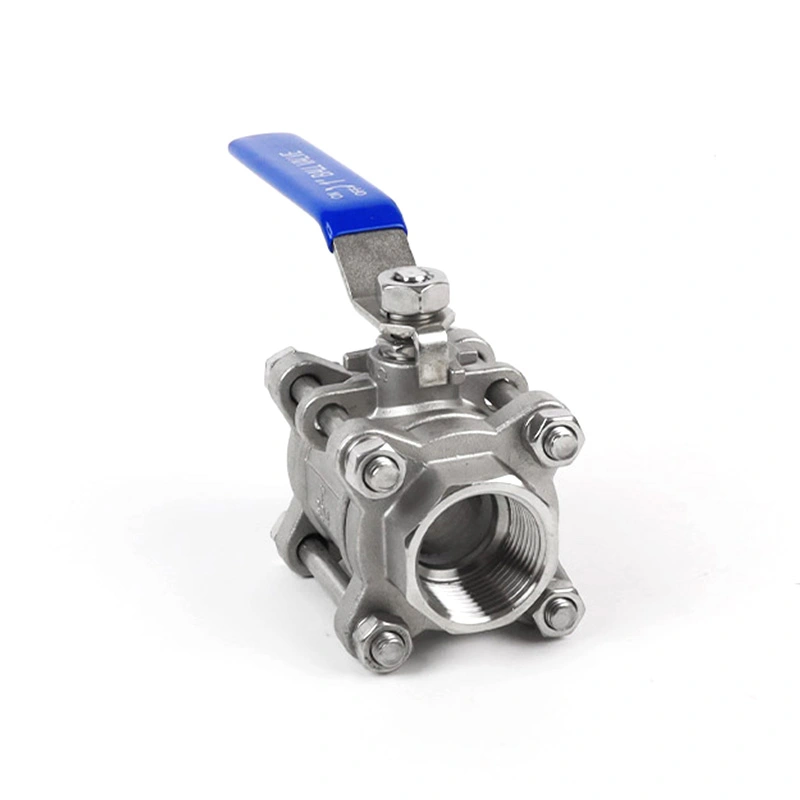

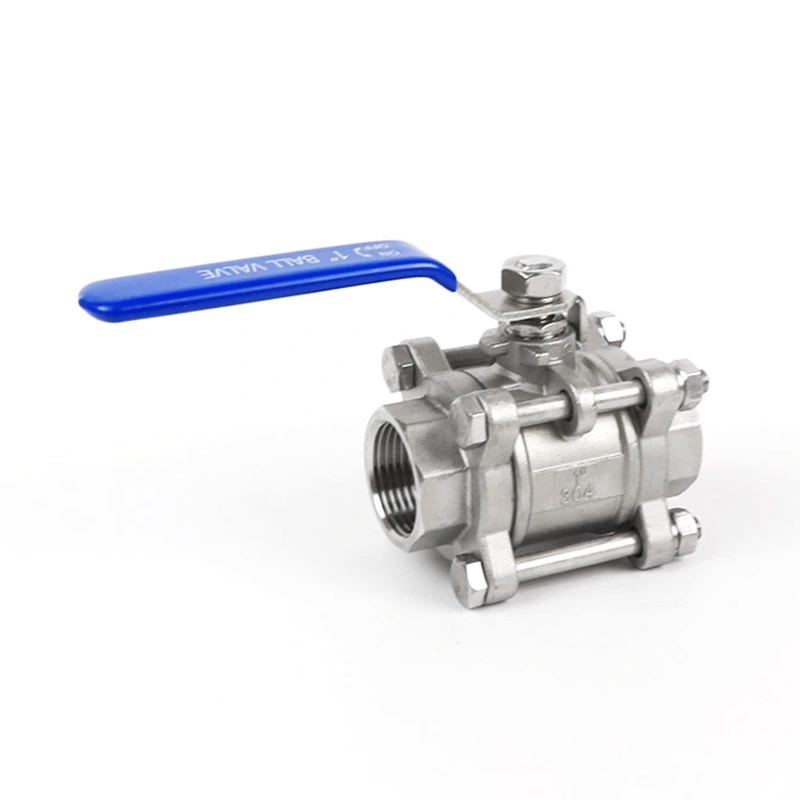

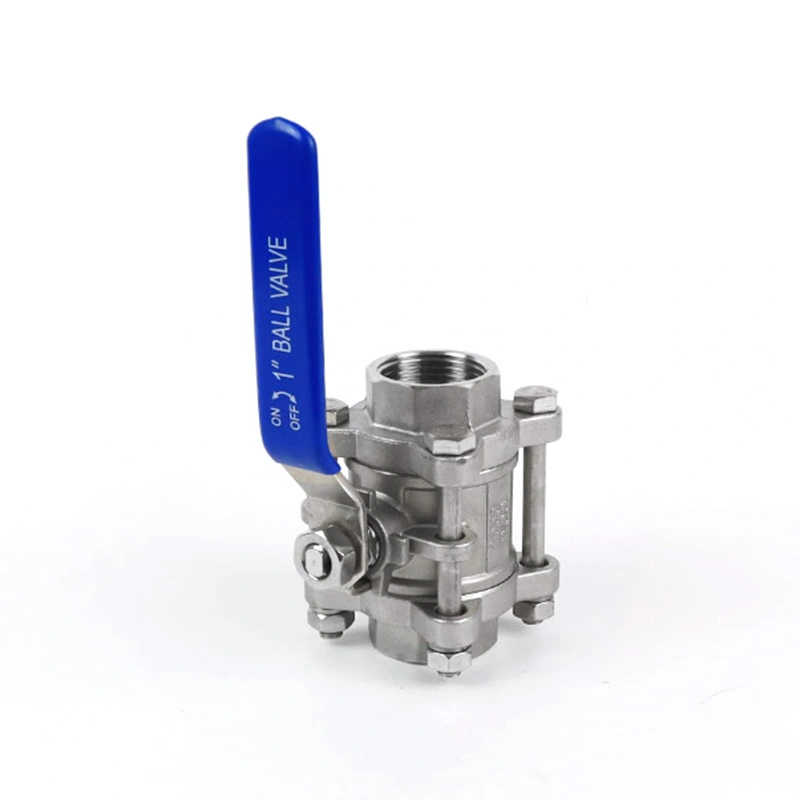

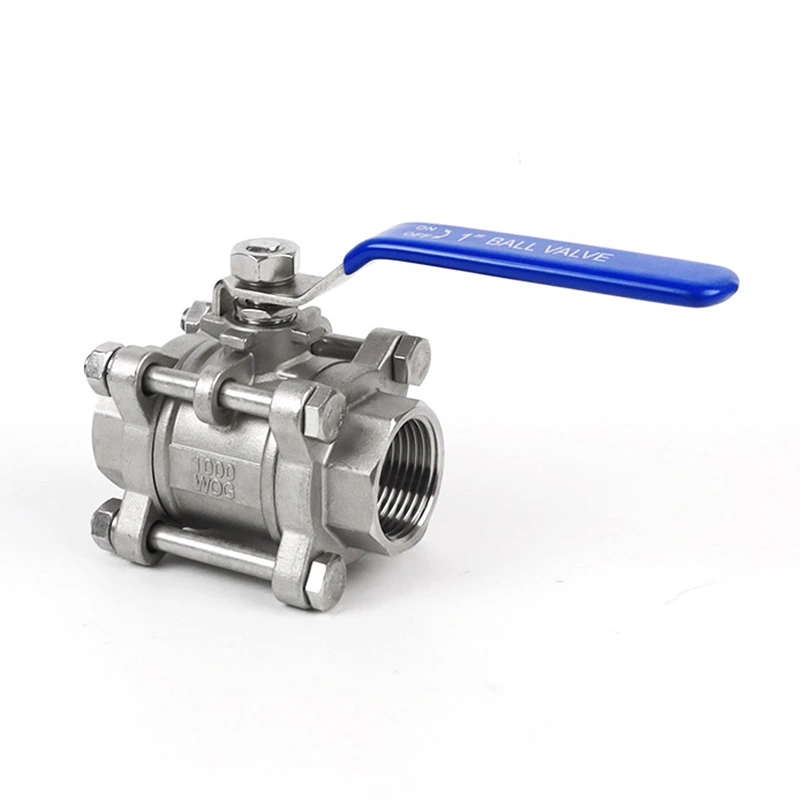

3PC Heavy Duty Ball Valve na may Locking Device

Ang Shangtai 3PC Heavy Duty Ball Valve na may Locking Device ay idinisenyo para sa mga industriyal na pipeline system na nangangailangan ng secure na shut-off at kontroladong manual operation. Ang tatlong pirasong konstruksyon ay nagbibigay ng access sa mga panloob na bahagi para sa pagpapanatili, habang ang nakakandadong hawakan ay nakakatulong na maiwasan ang hindi sinasadyang operasyon ng balbula. Iba't ibang upuan, selyo, presyon, at mga pagsasaayos ng temperatura ay maaaring ibigay ayon sa gumaganang daluyan at mga kinakailangan sa aplikasyon.

Mga kalamangan

1. Mabigat na Tungkulin na Tatlong-piraso na Konstruksyon

Ang reinforced three-piece body ay idinisenyo para sa pang-industriyang pipeline service kung saan kinakailangan ang isang matatag na konstruksyon ng balbula. Ang tatlong pirasong disenyo ay nagpapahintulot din sa balbula na mabuksan para sa inspeksyon o pagpapanatili nang hindi inaalis ang buong katawan ng balbula mula sa pipeline.

2. Naka-lock na Handle para sa Kontroladong Operasyon

Ang pinagsamang locking device ay nakakatulong na panatilihin ang hawakan sa napiling posisyon ng balbula at binabawasan ang panganib ng aksidente o hindi awtorisadong operasyon. Ang tampok na ito ay kapaki-pakinabang sa mga sistemang pang-industriya kung saan ang posisyon ng balbula ay kailangang kontrolin sa panahon ng operasyon o pagpapanatili.

3. Anti-Blowout Stem Design

Ang tangkay ay panloob na pinanatili upang makatulong na maiwasan ang pagbuga ng tangkay kapag ang balbula ay nasa ilalim ng presyon. Ang konstruksiyon na ito ay nagbibigay ng karagdagang tampok na pangkaligtasan para sa pang-industriyang on/off na serbisyo.

4. Mga Opsyon sa Materyal na Hindi kinakalawang na asero

Kasama sa karaniwang configuration ng materyal ang SS316 at SS304 na mga opsyon para sa katawan, bola, tangkay, at iba pang mga bahagi. Ginagamit ang PTFE para sa ball seat, friction ring, at stem packing sa nakalistang configuration. Ang pagpili ng materyal ay dapat na tumugma sa gumaganang daluyan, presyon, at temperatura.

5. Kakayahang Presyon at Temperatura

Ang balbula ay tinukoy sa isang klase ng presyon ng CL150, isang maximum na presyon na 540 PSI, at isang hanay ng temperatura na -25 ℃ hanggang 150 ℃ ayon sa nakalistang configuration. Ang aktwal na pinapahintulutang presyon ng pagtatrabaho ay dapat suriin laban sa naaangkop na mga kondisyon ng presyon-temperatura bago pumili.

6. Factory Manufacturing at Quality Control

Pinamamahalaan ng Shangtai ang paggawa ng balbula, pagmachining, pagpupulong, inspeksyon, at pagsubok sa presyon sa pabrika nito. Materyal na dokumentasyon at naaangkop na CE at ISO 9001 na mga sertipiko ay maaaring ibigay ayon sa mga kinakailangan sa produkto at order.

Pangunahing Dimensyon

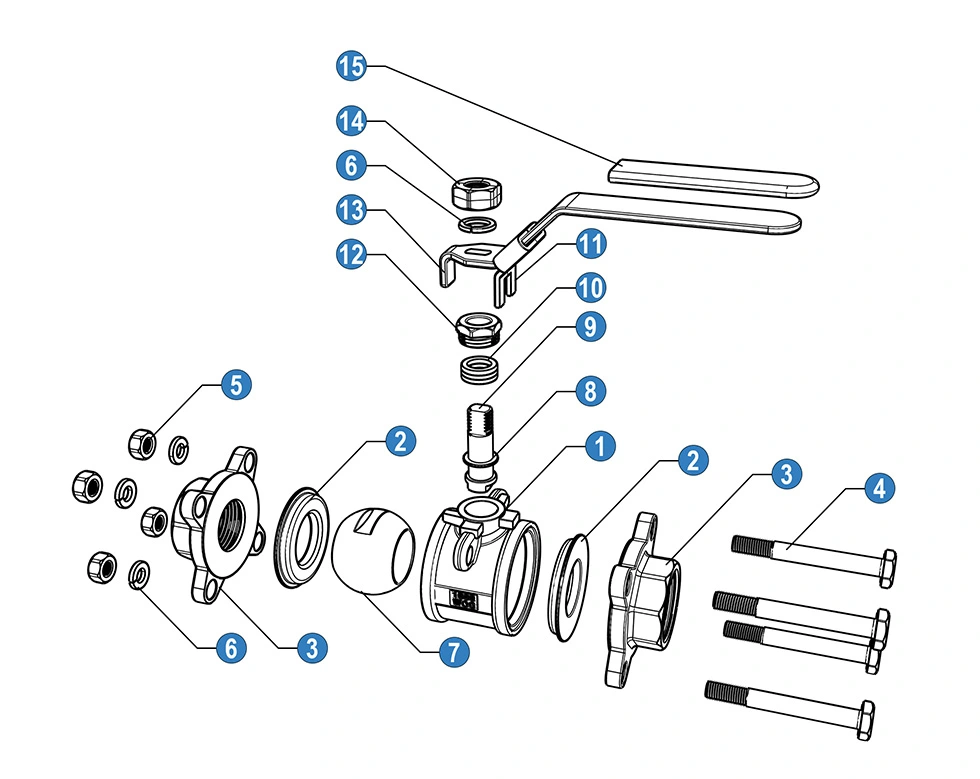

Mga Materyales at Mga Bahagi

* N: Nagtatapos ang thread ayon sa ANSI B 2.1 NPT

* B: Nagtatapos ang thread ayon sa BS21 BSP

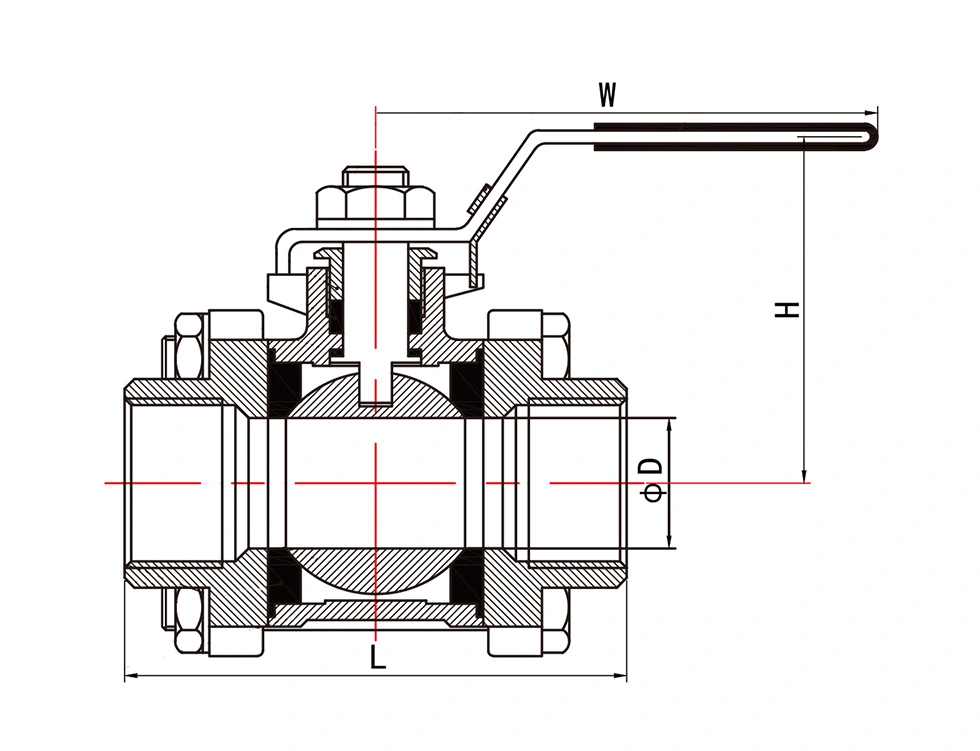

Pangkalahatang Dimensyon

Mga Halaga ng Kv

Kv (m3/h) = Rate ng daloy ng tubig sa metro kubiko bawat oras na bubuo ng pagbaba ng presyon ng 1 bar sa kabuuan ng balbula.

Mga aplikasyon

Ang 3PC Heavy Duty Ball Valve na may Locking Device ay angkop para sa pang-industriya na pipeline at mga application ng kagamitan kung saan kinakailangan ang manual shut-off at kontroladong operasyon ng balbula, kabilang ang:

Langis at Gas

Pagproseso ng Kemikal

Mga Halamang Petrochemical

Paggamot ng Tubig

Power at Utility System

HVAC at Industrial Pipelines

Compressed Air Systems

Marine at Paggawa ng Barko

FAQ

1. Ano ang 3PC Heavy Duty Ball Valve na may Locking Device?

Ito ay isang three-piece ball valve na idinisenyo para sa pang-industriyang on/off na serbisyo at nilagyan ng locking device sa handle. Ang tatlong pirasong konstruksyon ay nagbibigay-daan sa pag-access sa mga panloob na bahagi ng balbula para sa inspeksyon at pagpapanatili.

2. Ano ang layunin ng locking device?

Tinutulungan ng locking device na i-secure ang handle sa napiling bukas o saradong posisyon at binabawasan ang posibilidad ng hindi sinasadyang operasyon ng balbula sa panahon ng normal na serbisyo o pagpapanatili.

3. Anong presyon at temperatura ang kayang hawakan ng balbula na ito?

Ang nakalistang configuration ay may CL150 pressure class, isang maximum pressure na 540 PSI, at isang temperature range na -25℃ hanggang 150℃. Ang aktwal na pinapahintulutang presyon ay dapat kumpirmahin ayon sa laki ng balbula, temperatura, katamtaman, at naaangkop na rating ng presyon-temperatura.

4. Anong mga materyales ang makukuha?

Ang nakalistang configuration ay gumagamit ng SS316 at SS304 na mga bahagi, na may PTFE na ginagamit para sa ball seat, friction ring, at stem packing. Maaaring available ang iba pang mga opsyon sa materyal depende sa operating medium at mga kinakailangan sa aplikasyon.

5. Anong mga pamantayan sa koneksyon ang magagamit?

Available ang balbula sa mga dulong may sinulid na NPT at BSP. Ang NPT thread ay nagtatapos sa ANSI B 2.1 NPT, habang ang BSP na thread ay nagtatapos sa BS21 BSP ayon sa ibinigay na detalye.

6. Ano ang Kv value ng ball valve?

Ang Kv ay nagpapahiwatig ng daloy ng tubig sa metro kubiko bawat oras na gumagawa ng pagbaba ng presyon ng 1 bar sa kabuuan ng balbula. Ang mga nakalistang halaga ng Kv ay maaaring gamitin bilang sanggunian kapag sinusuri ang kapasidad ng daloy para sa iba't ibang laki ng balbula.

7. Maaari bang ipasadya ang balbula para sa iba't ibang mga aplikasyon?

Oo. Maaaring talakayin ng Shangtai ang iba't ibang body, seat, seal, pressure, temperatura, koneksyon, at mga configuration ng materyal ayon sa working medium at mga kinakailangan sa aplikasyon. Available ang iba pang mga materyales kapag hiniling.

8. Anong mga pamantayan ang ginagamit para sa balbula?

Ang ibinigay na detalye ay tumutukoy sa ASME B16.34 para sa disenyo at pagmamanupaktura at pressure-temperature rating, habang ang API 598 ay ginagamit para sa pagsubok at inspeksyon. Ang naaangkop na pamantayan ay dapat kumpirmahin para sa tiyak na pagsasaayos at pagkakasunud-sunod ng balbula.

9. Maaari bang magbigay ng materyal at kalidad na mga dokumento?

Oo. Materyal na dokumentasyon at naaangkop na CE at ISO 9001 na mga sertipiko ay maaaring ibigay ayon sa configuration ng produkto at mga kinakailangan sa order.

10. Ang Shangtai ba ay isang tagagawa?

Oo. Ginagawa ng Shangtai ang balbula at pinamamahalaan ang produksyon, pagmachining, pagpupulong, inspeksyon, at mga kaugnay na proseso ng supply sa pabrika nito sa Wenzhou, China.
