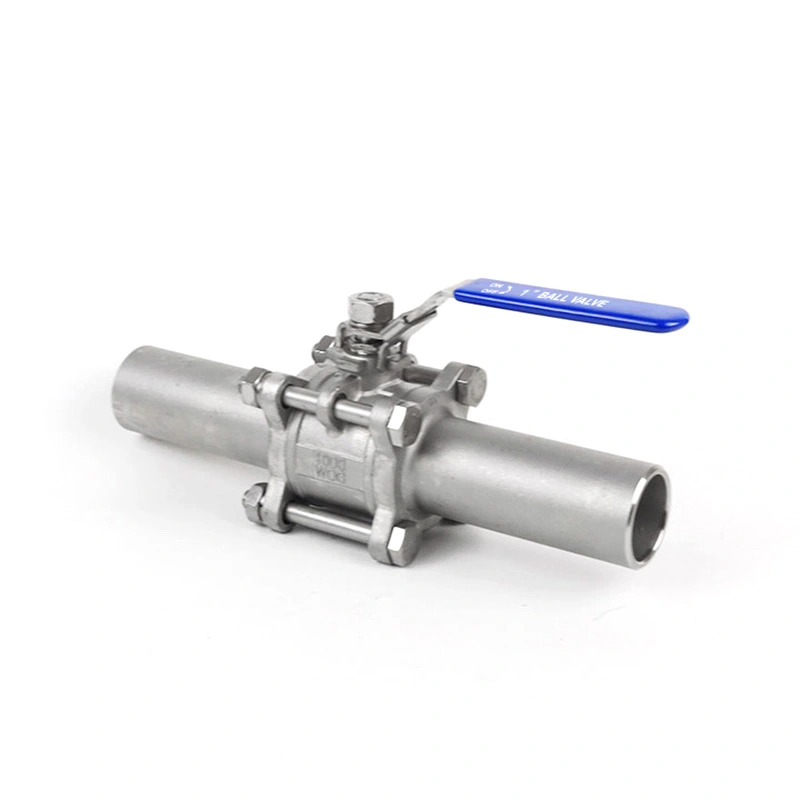

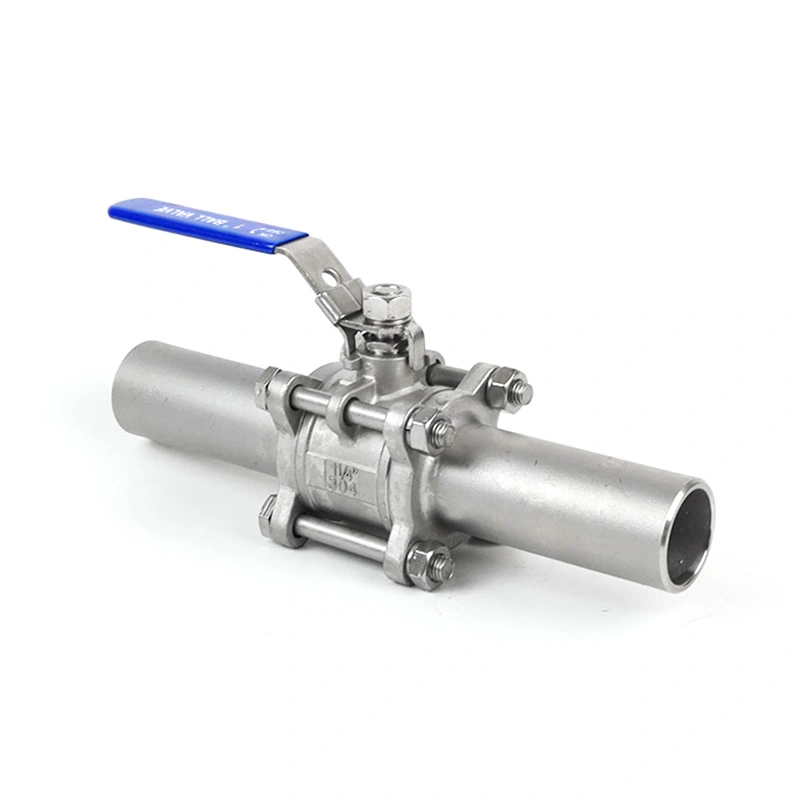

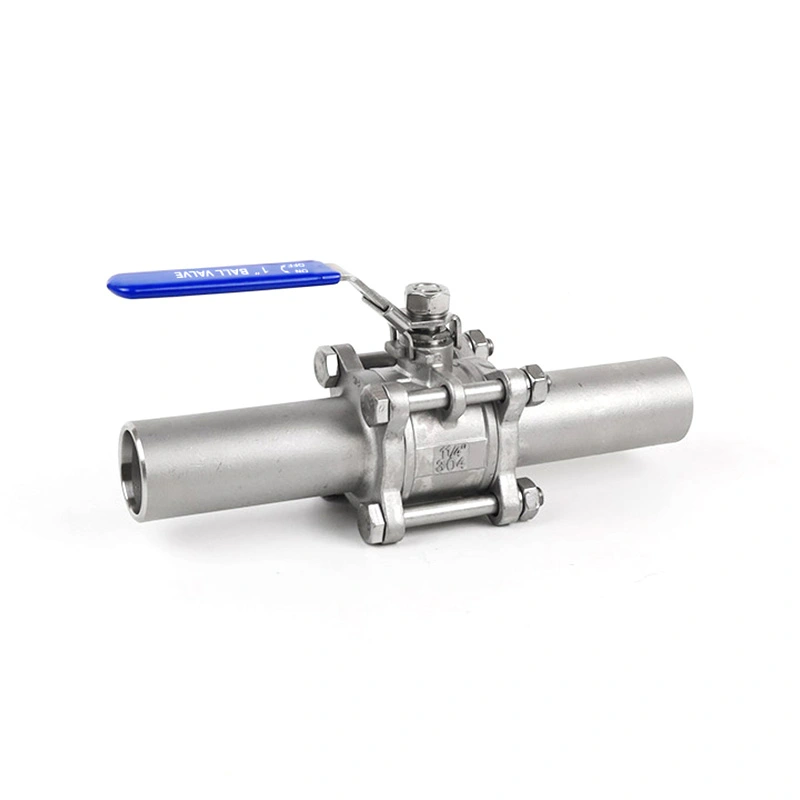

3PC Ball Valve Weld Extended

Ang 3PC Ball Valve Weld Extended ay gumagamit ng pinahabang butt-weld na mga dulo upang magbigay ng karagdagang haba ng welding sa pagitan ng balbula katawan at pipeline. Ang mga pinahabang dulo ay kapaki-pakinabang para sa mga insulated pipeline, buried installation at piping layout kung saan kinakailangan ang dagdag na distansya ng hinang. Ang tatlong-pirasong katawan ay nagbibigay din ng access sa mga panloob na bahagi para sa inspeksyon at pagpapalit pagkatapos na ihiwalay ang pipeline.

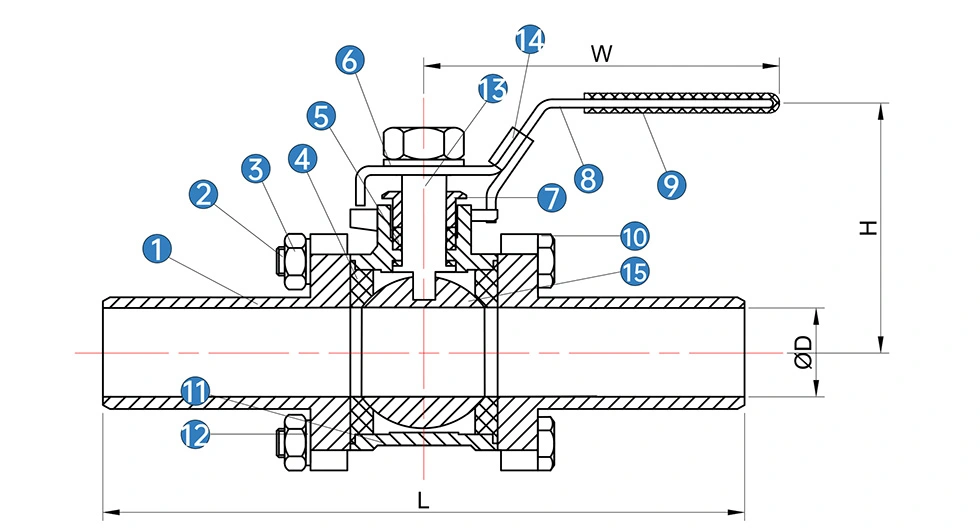

Pangunahing Dimensyon

* N: Nagtatapos ang thread ayon sa ANSI B 2.1 NPT
* B: Nagtatapos ang thread ayon sa BS21 BSP

Mga Tampok ng Produkto

1. Extended Butt-Weld Ends

Ang mga pinahabang dulo ng weld ay nagbibigay ng karagdagang espasyo para sa pipeline welding at tumutulong na panatilihing malayo ang welding work mula sa main katawan ng balbula. Ang configuration na ito ay kapaki-pakinabang para sa insulated o buried pipelines kung saan kailangang iposisyon ang balbula sa labas ng pagkakabukod o sa isang naa-access na lokasyon.

2. Tatlong-piraso na Konstruksyon

Ang split body ay nagpapahintulot sa balbula na mabuksan para sa inspeksyon at pagpapanatili. Mga upuan, seal at iba pang panloob maa-access ang mga bahagi kapag kailangan ang pagpapalit, na binabawasan ang pangangailangang palitan ang kumpletong pagpupulong ng balbula.

3. 316 Hindi kinakalawang na Asero na Materyales

Ang 3PC Ball Valve Weld Extended ay gumagamit ng ASTM A351 CF8M (316) para sa katawan at ASTM A182 F316 para sa bola at tangkay. Ang karaniwang upuan ay RPTFE (PTFE+15%fv). Ang iba pang mga kumbinasyon ng materyal ay maaaring ibigay ayon sa kinakailangan kundisyon ng serbisyo.

4. Koneksyon ng Butt-Weld

Ang mga dulo ng weld ay sumusunod sa mga kinakailangan ng ASME B16.25. Ang butt-welded na koneksyon ay nagbibigay ng permanenteng dugtungan sa pagitan ng balbula at pipeline, na may pamamaraan ng welding at paghahanda ng tubo na tinutukoy ng naaangkop na detalye ng piping.

Welding at Pag-install

Bago magwelding, suriin ang laki ng tubo, mga sukat ng weld-end, kondisyon ng bevel at pagkakahanay. Ang pipeline ay dapat na maayos na suportado upang maiwasan ang labis na pagkarga sa balbula sa panahon ng pag-install. Dapat ding sundin ang mga pamamaraan ng welding ang naaangkop na detalye ng proyekto.

Ang mga pinahabang dulo ay nagbibigay ng karagdagang distansya sa pagitan ng lugar ng hinang at mga panloob na balbula. Angkop na hinang at ang mga pamamaraan sa pagkontrol ng init ay dapat pa ring sundin upang protektahan ang upuan, mga seal at iba pang bahaging sensitibo sa init.

Mga Materyales at Kundisyon sa Pagpapatakbo

Ang balbula ay tinukoy para sa isang hanay ng temperatura na -25 ℃ hanggang 150 ℃ at isang maximum na presyon ng 285PSI sa ilalim ng nakalista kundisyon. Ang aktwal na mga limitasyon sa pagpapatakbo ay dapat kumpirmahin ayon sa laki ng balbula, katamtaman, temperatura at ang naaangkop na rating ng presyon-temperatura.

Ang katawan ng hindi kinakalawang na asero, F316 ball at F316 stem ay inilaan para sa katugmang pang-industriyang media. Upuan at sealing ang pagpili ng materyal ay dapat suriin laban sa aktwal na likido, temperatura at presyon bago mag-order.

Pagsusuri ng Kalidad

Pagsusuri ng Materyal

Ang pagkakakilanlan ng materyal at mga kaugnay na talaan ng inspeksyon ay maaaring ibigay ayon sa mga kinakailangan ng order. materyal Ang mga ulat ng pagsubok ay magagamit para sa mga naaangkop na configuration ng balbula.

Dimensional Inspection

Ang mga dimensyon ng balbula at mga tampok ng weld-end ay sinusuri ayon sa tinukoy na mga guhit at kinakailangan ng produkto. Maaaring kasama sa inspeksyon ang haba ng weld-end, mga sukat at kondisyon ng pangkalahatang pagpupulong.

Mga Pagsusuri sa Presyon at Pagbubuklod

Ang pagsusuri at inspeksyon ng balbula ay sumusunod sa mga kinakailangan ng API 598. Ang mga pagsubok sa presyon at sealing ay isinasagawa upang suriin ang katawan ng balbula at pagganap ng sealing ng upuan bago ipadala.

Tapos na ang Valve Inspection

Sinasaklaw ng panghuling inspeksyon ang hitsura ng balbula, pagpupulong, proteksyon ng weld-end at kondisyon ng pagpapatakbo. Kinakailangang produkto ang mga dokumento ay maaaring ihanda ayon sa pagkakasunud-sunod.

Mga aplikasyon

Ang 3PC Ball Valve Weld Extended ay angkop para sa pang-industriyang piping kung saan may welded na koneksyon at karagdagang welding kinakailangan ang distansya. Kasama sa karaniwang mga aplikasyon ang pagproseso ng petrochemical, mga sistema ng langis at gas, thermal energy, paggamot ng tubig at pangkalahatang kontrol sa likidong pang-industriya.

Ang extended-end na configuration ay partikular na kapaki-pakinabang kapag pipeline insulation, underground installation o site nililimitahan ng layout ang magagamit na espasyo sa paligid ng katawan ng balbula. Ang pagiging angkop sa aplikasyon ay dapat kumpirmahin batay sa medium, presyon, temperatura at detalye ng pipeline.

Packaging

Ang mga balbula ay nakaimpake para sa transportasyong pang-export gamit ang mga corrugated na karton at mga kaso ng plywood. Ang mga dulo ng weld ay protektado sa panahon ng pag-iimpake upang mabawasan ang panganib ng pinsala sa bevel at mga ibabaw ng koneksyon habang hinahawakan at kargamento.

FAQ

1. Ano ang layunin ng extended weld na nagtatapos sa isang 3PC Ball Valve Weld Extended?

Ang mga pinahabang dulo ng weld ay nagbibigay ng karagdagang welding distance sa pagitan ng valve body at pipeline. Ang mga ito ay kapaki-pakinabang para sa insulated pipelines, buried installation at iba pang mga layout kung saan ang welding area ay kailangang iposisyon nang mas malayo mula sa katawan ng balbula.

2. Anong materyal ang ginagamit para sa balbula?

Ang karaniwang body material ay ASTM A351 CF8M (316), na may ASTM A182 F316 na ginagamit para sa bola at stem. Ang upuan ay RPTFE (PTFE+15%fv). Available ang iba pang mga materyales kapag hiniling.

3. Anong pamantayan ang naaangkop sa mga dulo ng butt-weld?

Ang mga dulo ng butt-weld ay tinukoy ayon sa ASME B16.25. Ang huling pamamaraan ng hinang ay dapat sumunod sa naaangkop pipeline o detalye ng proyekto.

4. Maaari bang mapanatili ang balbula pagkatapos ng pag-install?

Oo. Ang tatlong-pirasong katawan ay nagbibigay ng access sa mga panloob na bahagi para sa inspeksyon at pagpapalit. Ang pipeline ay dapat ihiwalay at depressurized bago ang pagpapanatili ng balbula.

5. Ano ang mga limitasyon ng presyon at temperatura?

Ang nakalistang pinakamataas na presyon ay 285PSI, at ang hanay ng temperatura ay -25 ℃ hanggang 150 ℃. Ang aktwal na pinapayagang pagpapatakbo ang mga kondisyon ay nakasalalay sa laki ng balbula, katamtaman at ang naaangkop na rating ng presyon-temperatura.

6. Anong mga dokumento ang maaaring ibigay?

Ang mga ulat ng materyal na pagsubok at naaangkop na inspeksyon o dokumentasyon ng produkto ay maaaring ibigay ayon sa balbula configuration at mga kinakailangan sa order.
