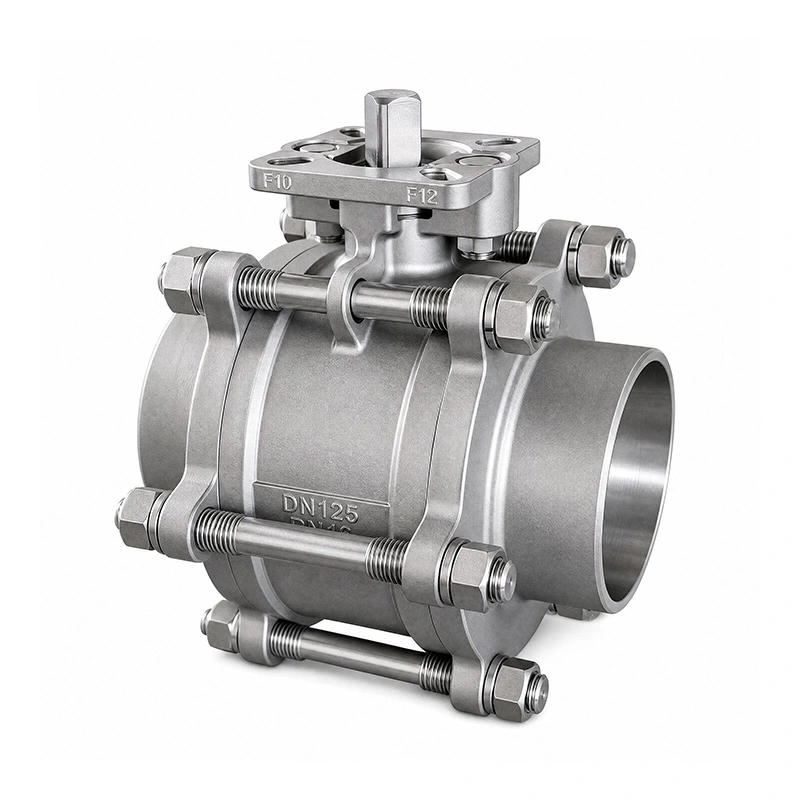

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem

Ang 3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem ay nagtatampok ng butt-welded na mga dulo para sa permanenteng koneksyon sa pipeline at isang pinahabang stem para sa mga application kung saan ang valve operating point ay kailangang iposisyon palayo sa pipe. Ang tatlong-pirasong katawan ay nagpapahintulot sa mga panloob na bahagi na ma-access para sa pagpapanatili, habang ang ISO 5211 mounting pad ay sumusuporta sa direktang pag-install ng mga pneumatic o electric actuator.

Pangunahing Dimensyon

Mga Tampok ng Produkto

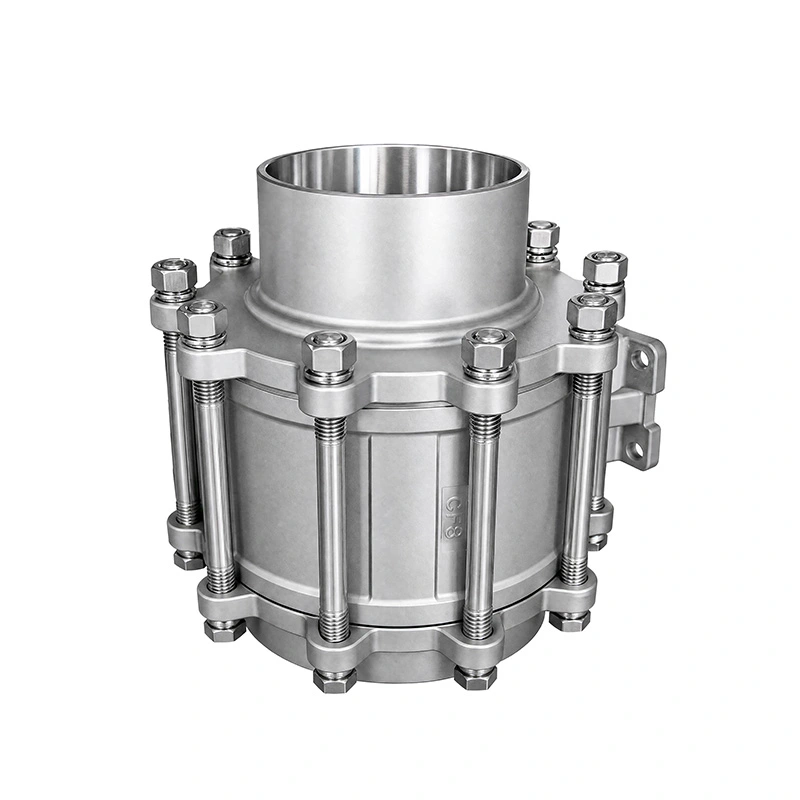

1. Butt-Welded Pipeline Connection

Ang balbula ay gumagamit ng butt-welded na mga dulo na ginawa ayon sa ASME B16.25. Ang pag-welding ng balbula nang direkta sa pipeline ay nagbibigay ng isang nakapirming koneksyon na walang sinulid o flanged joints, na ginagawang angkop ang pagsasaayos na ito para sa mga permanenteng pang-industriyang piping installation.

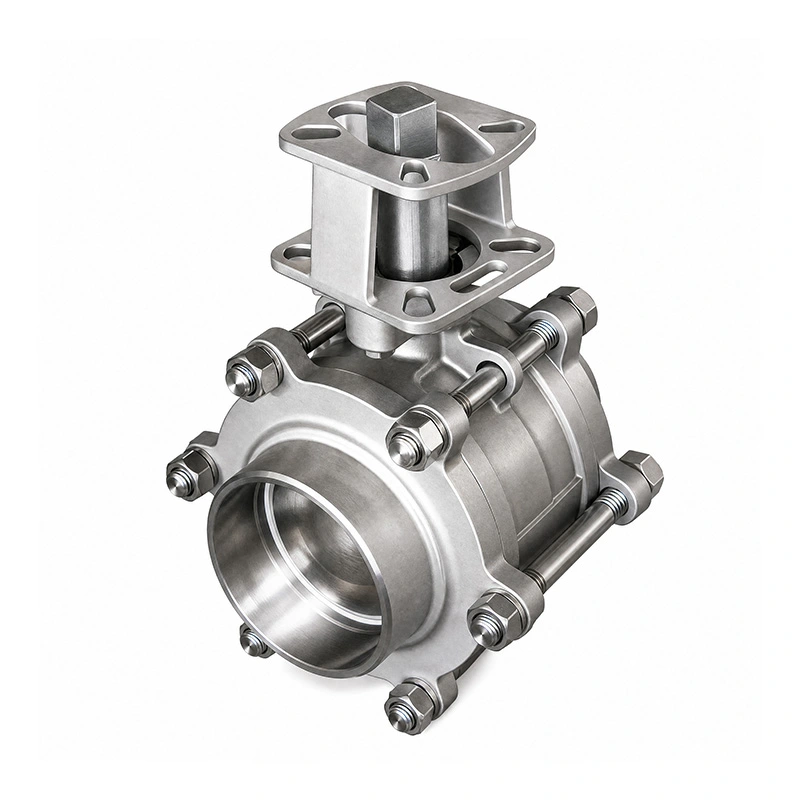

2. Extended Stem Configuration

Ang extended stem ay nagbibigay ng karagdagang operating clearance sa pagitan ng handle o actuator at ng pipeline. Ito ay kapaki-pakinabang kung saan ang pagkakabukod, pag-aayos ng tubo o mga kondisyon ng pag-install ay naglilimita sa pag-access sa isang karaniwang stem ng balbula.

3. Three-Piece Body para sa Pagpapanatili

Ang tatlong pirasong konstruksyon ay nagbibigay ng access sa mga panloob na bahagi ng balbula kapag kailangan ang inspeksyon o pagpapalit. Ang mga bahagi ng upuan at sealing ay maaaring serbisiyo nang hindi pinapalitan ang kumpletong valve assembly.

4. Hindi kinakalawang na Steel Valve Construction

Ang 3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem ay gumagamit ng ASTM A351 CF8M (316) para sa katawan at ASTM A182 F316 para sa bola at tangkay. Ang upuan ng RPTFE ay tinukoy para sa nakalistang hanay ng temperatura na -25 ℃ hanggang 150 ℃.

Pag-mount ng Actuator

Ang balbula ay nilagyan ng ISO 5211 mounting pad para sa direktang pag-install ng actuator. Maaaring piliin ang mga pneumatic o electric actuator ayon sa laki ng balbula, operating torque at mga kinakailangan sa kontrol. Dapat suriin ang interface ng actuator mounting bago mag-order upang matiyak ang pagiging tugma.

Mga Pamantayan at Inspeksyon

Ang disenyo at pagmamanupaktura ay sumusunod sa ASME B16.34, na may butt-welded na mga dulo batay sa ASME B16.25. Isinasagawa ang pagsusuri at inspeksyon ng balbula ayon sa API 598. Ang mga rating ng presyon-temperatura ay tinutukoy din sa ASME B16.34.

Sinasaklaw ng inspeksyon ng produksyon ang pag-verify ng materyal, pagsubok sa presyon, inspeksyon ng sealing at mga natapos na pagsusuri sa balbula. Ang mga ulat sa pagsubok ng materyal at naaangkop na dokumentasyon ng produkto ay maaaring ibigay ayon sa pagsasaayos ng balbula at mga kinakailangan sa order.

Mga aplikasyon

Ang 3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem ay inilaan para sa mga industriyal na sistema ng piping na nangangailangan ng permanenteng welded na koneksyon at naa-access na operasyon ng balbula. Kasama sa mga karaniwang aplikasyon ang pagpoproseso ng kemikal, mga petrochemical system, kagamitang parmasyutiko, pagproseso ng pagkain at inumin, pagbuo ng kuryente at paggamot sa tubig.

Bago pumili, kumpirmahin ang medium ng pipeline, presyon, temperatura, laki ng tubo, detalye ng hinang at magagamit na espasyo sa pag-install. Ang mga materyales sa balbula at pagsasaayos ng upuan ay dapat ding suriin para sa pagiging tugma sa daluyan ng serbisyo.

FAQ

1. Ano ang mga pangunahing aplikasyon ng 3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem?

Ginagamit ito sa mga sistema ng pang-industriya na piping kung saan kinakailangan ang isang welded na koneksyon at pinahabang pag-access sa balbula. Kasama sa mga aplikasyon ang kemikal, petrochemical, parmasyutiko, pagkain at inumin, mga sistema ng paggamot sa kuryente at tubig.

2. Anong pamantayan ang naaangkop sa butt-welded ends?

Ang butt-welded na mga dulo ay tinukoy ayon sa ASME B16.25. Ang pagtutukoy ng hinang ay dapat suriin laban sa disenyo ng pipeline bago i-install.

3. Maaari bang direktang mai-install ang isang actuator?

Oo. Ang balbula ay may ISO 5211 mounting pad para sa pneumatic o electric actuator installation. Ang pagpili ng actuator ay dapat na nakabatay sa laki ng balbula, operating torque at mga kinakailangan sa kontrol.

4. Anong mga materyales ang ginagamit sa karaniwang pagsasaayos?

Ang katawan ay ASTM A351 CF8M (316), habang ang bola at tangkay ay ASTM A182 F316. Ang karaniwang upuan ay RPTFE (PTFE+15%fv). Available ang iba pang mga materyales kapag hiniling.

5. Ano ang pinakamataas na hanay ng presyon at temperatura?

Ang nakalistang pinakamataas na presyon ay 285PSI, na may hanay ng temperatura na -25 ℃ hanggang 150 ℃. Ang aktwal na mga limitasyon sa pagpapatakbo ay dapat kumpirmahin ayon sa laki ng balbula, katamtaman at naaangkop na mga rating ng pressure-temperature.

6. Maaari bang ipasadya ang balbula?

Oo. Ang iba pang mga materyales at mga configuration ng bahagi ay maaaring ibigay ayon sa kinakailangang daluyan, presyon, temperatura at mga kondisyon ng pag-install.
