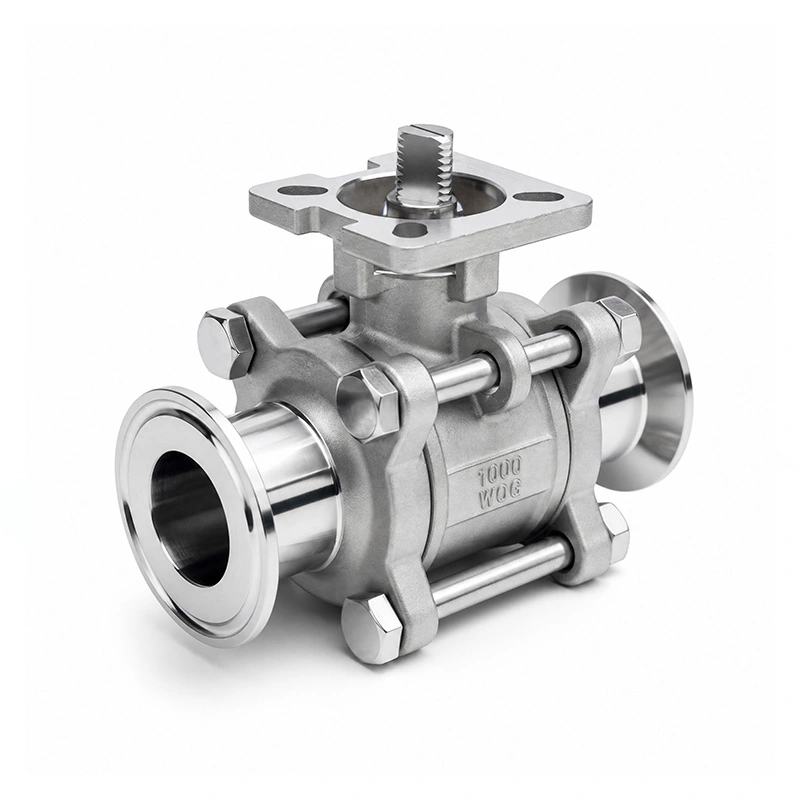

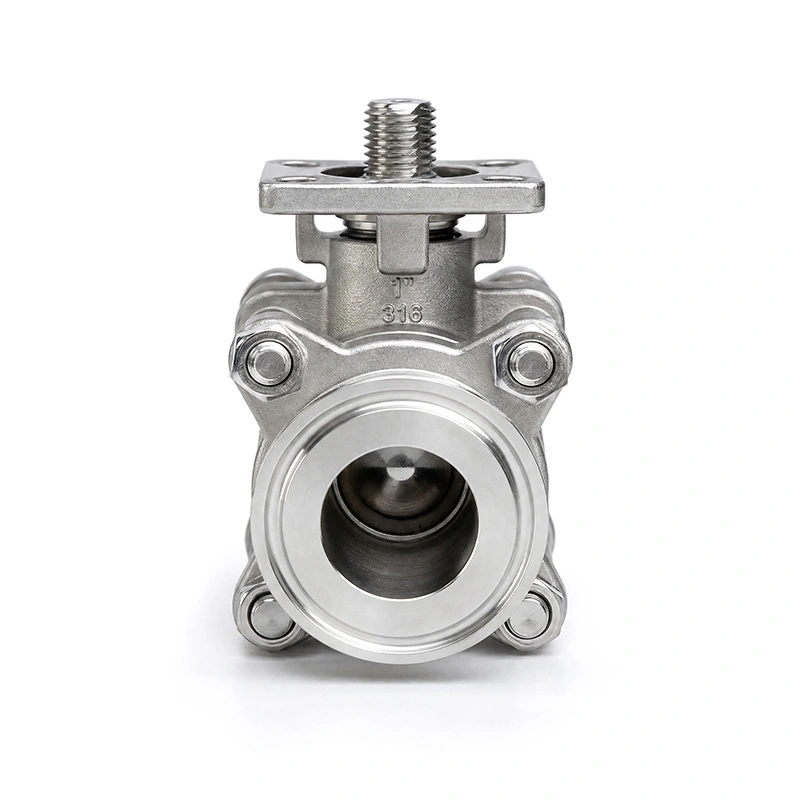

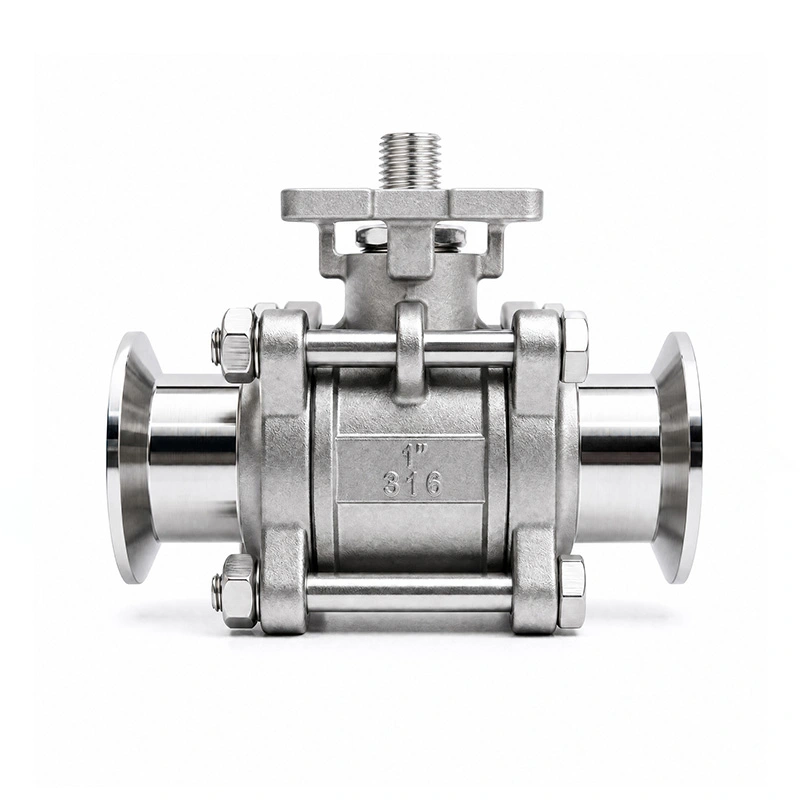

3PC na Ganap na Naka-encapsulated na Tri-clamp Ball Valve na may ISO 5211 Mounting Pad

Ang 3PC Fully Encapsulated Tri-clamp Ball Valve na may ISO 5211 Mounting Pad ay gumagamit ng three-piece valve body na may mga koneksyon sa Tri-clamp para sa sanitary at process piping system. Ang tatlong-pirasong konstruksyon ay nagbibigay ng access sa mga panloob na bahagi pagkatapos ihiwalay ang pipeline, habang ang ISO 5211 mounting pad ay nagbibigay ng standardized na interface para sa pneumatic o electric actuator installation. Ang configuration na ito ay angkop para sa fluid control system kung saan kinakailangan ang mga sanitary connection at automated valve operation.

Pangunahing Dimensyon

Mga Pangunahing Tampok ng Disenyo

Tatlong-piraso na Valve Construction

Ang three-piece body ay binubuo ng isang central valve section at dalawang end section. Matapos ang pipeline ay maayos na ihiwalay at ang balbula ay depressurized, ang katawan ay maaaring buksan upang siyasatin o palitan ang mga panloob na bahagi. Ang istrukturang ito ay kapaki-pakinabang para sa mga aplikasyon kung saan kinakailangan ang pana-panahong pagpapanatili ng mga upuan, seal o iba pang panloob na bahagi.

Koneksyon ng Tri-clamp

Ang mga tri-clamp na koneksyon ay gumagamit ng clamp at gasket arrangement sa halip na sinulid o flanged joints. Ang paraan ng koneksyon na ito ay nagpapahintulot sa balbula na mai-install o alisin nang hindi hinang nang direkta ang balbula sa pipeline. Ang naaangkop na materyal ng gasket at mga sukat ng koneksyon ay dapat piliin ayon sa medium ng proseso, temperatura at pagtutukoy ng piping.

ISO 5211 Actuator Mounting

Ang 3PC Fully Encapsulated Tri-clamp Ball Valve na may ISO 5211 Mounting Pad ay dinisenyo na may ISO 5211 actuator mounting interface sa valve. Nagbibigay-daan ito sa mga katugmang pneumatic o electric actuator na direktang i-mount sa balbula nang hindi umaasa sa isang hiwalay na conventional mounting arrangement. Ang pagpili ng actuator ay dapat na tumugma sa laki ng balbula, operating torque at mga kinakailangan sa kontrol ng system.

316 Hindi kinakalawang na Asero na Basang Bahagi

Ang katawan ay tinukoy bilang ASTM A351 CF8M (316), habang ang bola at tangkay ay tinukoy bilang ASTM A182 F316. Ang mga hindi kinakalawang na materyales na ito ay angkop para sa isang hanay ng mga pang-industriyang likido na aplikasyon kung saan ang pagkakatugma ng materyal at paglaban sa kaagnasan ay mahalagang mga pagsasaalang-alang. Pinagsasama ng upuan ng RPTFE ang PTFE na may 15% na tagapuno at dapat suriin laban sa aktwal na medium at operating temperatura bago piliin.

Mga aplikasyon

Ang 3PC Fully Encapsulated Tri-clamp Ball Valve na may ISO 5211 Mounting Pad ay maaaring gamitin sa mga piping system na nangangailangan ng compact shut-off valve, sanitary-style na koneksyon at opsyonal na automated actuation. Ang mga karaniwang lugar ng aplikasyon ay kinabibilangan ng:

Pangkalahatang Pagproseso ng Liquid

Paghawak ng Chemical Fluid

Mga Pasilidad sa Paggamot ng Tubig

Light Industrial Manufacturing

Mga Automated Piping System

Pag-install at Operasyon

Pag-install ng Tri-clamp

Bago i-install, kumpirmahin na ang laki ng balbula, mga sukat ng koneksyon, materyal ng gasket at mga kinakailangan sa temperatura ng presyon ay tumutugma sa detalye ng pipeline. Ilagay ang balbula sa pagitan ng mating na Tri-clamp na mga koneksyon, i-install ang naaangkop na gasket at i-secure ang joint gamit ang clamp. Dapat suriin ang koneksyon para sa tamang pagkakahanay bago ma-pressure ang system.

Pag-install ng Actuator

Ang ISO 5211 mounting pad ay nagbibigay ng interface para sa mga katugmang pneumatic o electric actuator. Suriin ang pattern ng pag-mount ng actuator, mga sukat ng baras at kinakailangang operating torque bago i-install. Ang actuator ay dapat na mai-install at ayusin ayon sa mga tagubilin ng tagagawa ng balbula at actuator.

Pagpapanatili

Bago ang pagpapanatili, ihiwalay ang balbula mula sa pipeline at bitawan ang lahat ng natitirang presyon. Ang three-piece construction ay nagbibigay-daan sa valve body na mabuksan para sa inspeksyon ng bola, upuan, stem at sealing components. Palitan ang mga pagod na bahagi ng mga angkop na bahagi at suriin ang sealing at kondisyon ng pagpapatakbo ng balbula bago ito ibalik sa serbisyo.

Mga Pagsasaalang-alang sa Pagpili

Kapag pinipili ang balbula na ito para sa isang bagong sistema ng tubo, isaalang-alang ang operating medium, presyon, temperatura, laki ng tubo, mga dimensyon ng koneksyon at kinakailangang paraan ng actuation. Ang upuan ng balbula at mga materyales sa sealing ay dapat suriin para sa pagiging tugma sa likido ng proseso. Para sa mga automated na application, dapat piliin ang actuator ayon sa valve operating torque at sa mga kinakailangan sa kontrol ng system.

FAQ

Q1: Para saan ang 3PC Fully Encapsulated Tri-clamp Ball Valve na may ISO 5211 Mounting Pad?

Ang 3PC Fully Encapsulated Tri-clamp Ball Valve na may ISO 5211 Mounting Pad ay ginagamit para sa on/off fluid control sa mga piping system kung saan kinakailangan ang three-piece valve body, Tri-clamp connection at actuator mounting interface. Maaari itong i-configure para sa manu-manong operasyon o pinagsama sa isang angkop na pneumatic o electric actuator para sa awtomatikong kontrol.

Q2: Ano ang ibinibigay ng ISO 5211 mounting pad?

Ang ISO 5211 mounting pad ay nagbibigay ng standardized actuator mounting interface. Ang mga katugmang pneumatic o electric actuator ay maaaring i-mount ayon sa naaangkop na ISO 5211 mounting dimensions, napapailalim sa laki ng actuator at mga kinakailangan sa valve torque.

Q3: Ano ang mga pakinabang ng tatlong pirasong konstruksyon?

Ang tatlong pirasong konstruksyon ay nagbibigay ng access sa mga panloob na bahagi ng balbula pagkatapos na ihiwalay at ma-depressurize ang pipeline. Mapapadali nito ang pag-inspeksyon at pagpapalit ng mga upuan, seal at iba pang magagamit na mga bahagi kumpara sa isang ganap na nakapaloob na one-piece body.

Q4: Anong mga materyales ang ginagamit para sa balbula na ito?

Ang katawan ay ASTM A351 CF8M (316), habang ang bola at tangkay ay ASTM A182 F316. Ang upuan ay RPTFE (PTFE+15%fv). Available ang iba pang mga configuration ng materyal kapag hiniling.

Q5: Maaari bang gamitin ang balbula na ito sa mga pneumatic o electric actuator?

Oo. Ang ISO 5211 mounting interface ay idinisenyo para sa pag-install ng actuator. Ang naaangkop na actuator ay dapat mapili ayon sa laki ng balbula, operating torque, presyon, temperatura at mga kinakailangan sa control system.

Q6: Ano ang dapat suriin bago mag-order?

Kumpirmahin ang kinakailangang laki ng balbula, mga sukat ng koneksyon, presyon ng pagpapatakbo, temperatura, daluyan ng proseso, materyal ng upuan at paraan ng actuation. Para sa mga automated system, dapat ding kumpirmahin ang actuator mounting pattern at kinakailangang torque.
